Diagram Bagian

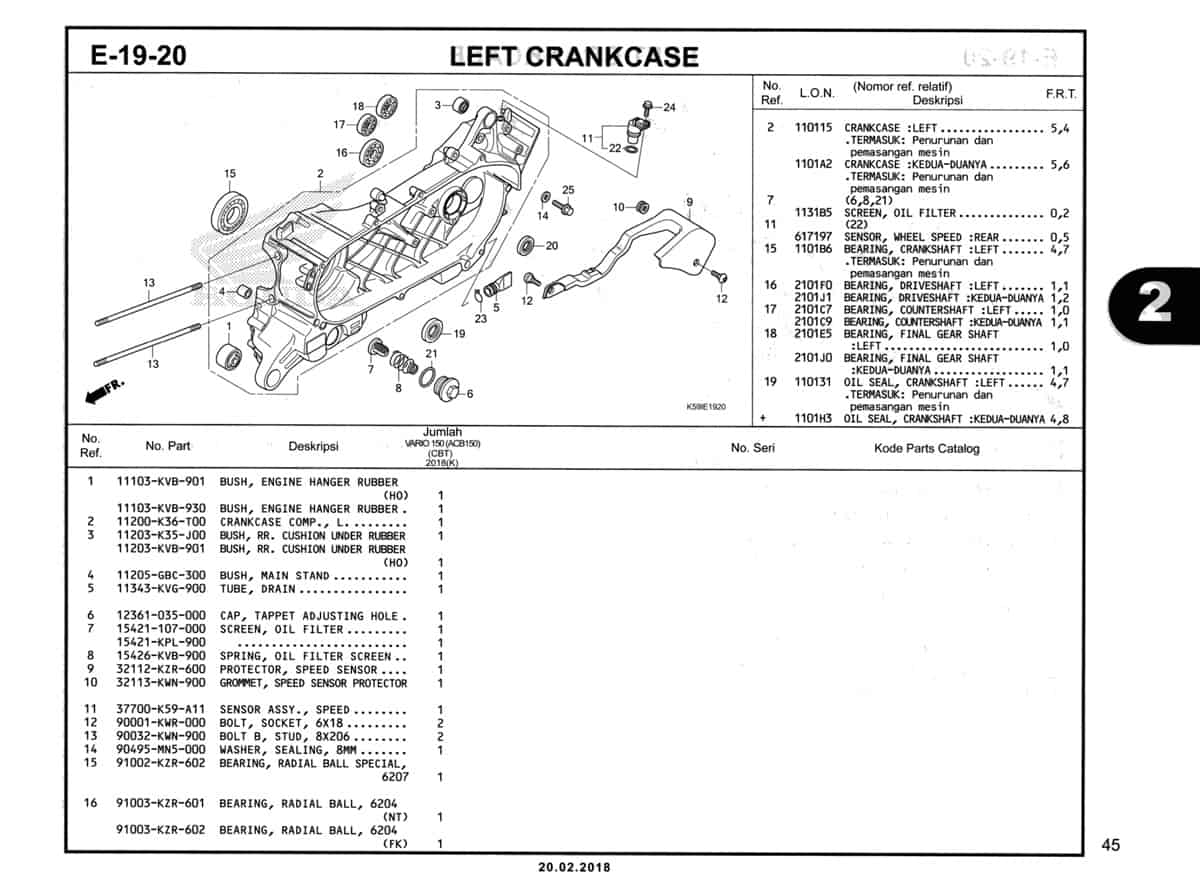

E19-20 – Left Crankcase – Katalog Honda New Vario 150 K59J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Bush Engine Hanger Rubber
Part Number : 11103KVB901
Bush Engine Hanger Rubber
1
Rubber Bush Eng, Hanger
Part Number : 11103KVB930
Rubber Bush Eng, Hanger
1
Rubber Bush Eng, Hanger
Part Number : 11103K0JN21
Rubber Bush Eng, Hanger
2
Crankcase Comp., L.
Part Number : 11200K36T00
3
Bush RR Cushion Under Rubber
Part Number : 11203K35J00
Bush RR Cushion Under Rubber
3
Bush RR Cushion Under Rubber
Part Number : 11203K35J01
Bush RR Cushion Under Rubber
3
Under Rubber Bush Rear
Part Number : 11203KVB901
Under Rubber Bush Rear
4
Bush M Stand
Part Number : 11205GBC300
Bush M Stand
5
Tube Drain
Part Number : 11343KVG900
Tube Drain
6
Cap Tappet
Part Number : 12361035000
Cap Tappet
7
Screen Oil Filter
Part Number : 15421107000
Screen Oil Filter
7
Screen Oil Filter
Part Number : 15421KPL900
Screen Oil Filter
8
Spring Oil Filter Screen
Part Number : 15426KVB900
Spring Oil Filter Screen
9
Protector Speed Sensor
Part Number : 32112KZR600
Protector Speed Sensor
10
Grommet SP Sensor Protr
Part Number : 32113KWN900
Grommet SP Sensor Protr
11
Sensor Assy,Speed
Part Number : 37700K59A11
Sensor Assy,Speed
12
Bolt Socket 6x18
Part Number : 90001KWR000
Bolt Socket 6x18
13
Bolt B Stud 8x206
Part Number : 90032KWN900
Bolt B Stud 8x206
14
Washer Sealing 8mm
Part Number : 90495MN5000
Washer Sealing 8mm
15
Bearing Radial Ball Special 6207
Part Number : 91002KZR602
Bearing Radial Ball Special 6207
15
Bearing Radial Ball Special 6207
Part Number : 91002KZR603
Bearing Radial Ball Special 6207
16
Bearing Ball Radial 6204
Part Number : 91003KZR601
Bearing Ball Radial 6204
16
Bearing Radial Ball 6204
Part Number : 91003KZR602
Bearing Radial Ball 6204
16
Bearing Radial Ball 6204
Part Number : 91003K50T01
Bearing Radial Ball 6204
16
Bearing Radial Ball 6204
Part Number : 91001KE6831
Bearing Radial Ball 6204
17
Bearing Radial Ball 6301
Part Number : 91005KZR601
Bearing Radial Ball 6301
17
Bearing Radial Ball 6301
Part Number : 91005KZR602
Bearing Radial Ball 6301
18
Bearing Radial Ball 6302
Part Number : 91008KZR601
Bearing Radial Ball 6302
18
Bearing Radial Ball 6302
Part Number : 91008KZR602
Bearing Radial Ball 6302
19
Oil Seal, 26X45X6
Part Number : 91202KWN901
Oil Seal, 26X45X6
20
Oil Seal 20 X 32 X 6
Part Number : 91203K35J01
Oil Seal 20 X 32 X 6
20
Oil Seal 20 X 32 X 6
Part Number : 91203K50T01
21
O - Ring 30.8MM
Part Number : 91302001020
O - Ring 30.8MM
22
O-Ring 14.8x2.4
Part Number : 91303KF0003
O-Ring 14.8x2.4
23
Clip Tube C12
Part Number : 9500280000
Clip Tube C12
24
Bolt Flange 6X16
Part Number : 957010601600
Bolt Flange 6X16
25
Bolt Flange 8x16
Part Number : 957010801600
Bolt Flange 8x16
