Diagram Bagian

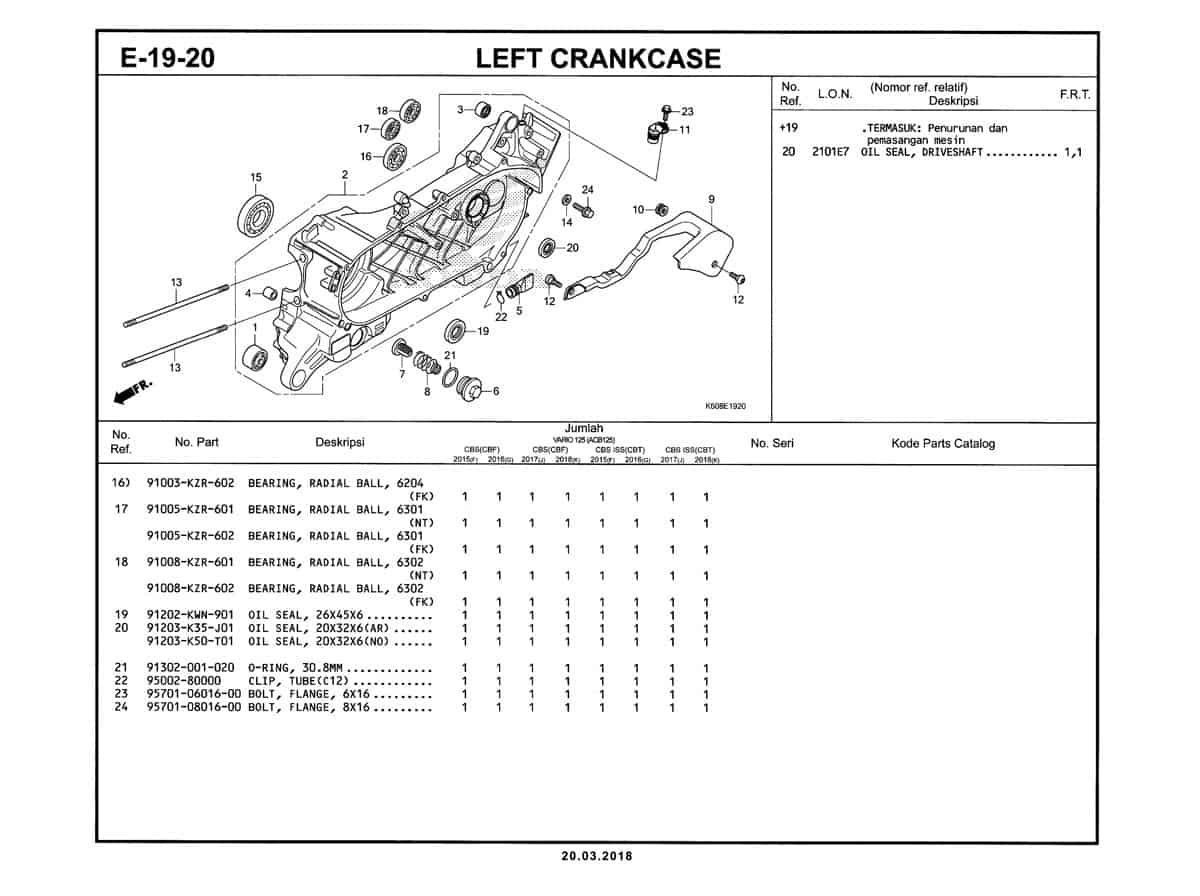

E19-20 – Left Crankcase – Katalog Honda New Vario 125 K60R
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Bush Engine Hanger Rubber
Part Number : 11103KVB930
Bush Engine Hanger Rubber
2
Crank Case Comp Left
Part Number : 11200K35J00
3
Bush RR Cushion Under Rubber
Part Number : 11203K35J01
Bush RR Cushion Under Rubber
3
Under Rubber Bush Rear
Part Number : 11203KVB901
Under Rubber Bush Rear
4
Bush M Stand
Part Number : 11205GBC300
Bush M Stand
5
Tube Drain
Part Number : 11343KVG900
Tube Drain
6
Cap Tappet
Part Number : 12361035000
Cap Tappet
7
Screen Oil Filter
Part Number : 15421107000
Screen Oil Filter
7
Screen Oil Filter
Part Number : 15421KPL900
Screen Oil Filter
8
Spring Oil Filter Screen
Part Number : 15426KVB900
Spring Oil Filter Screen
9
Protector Speed Sensor
Part Number : 32112KZR600
Protector Speed Sensor
10
Grommet SP Sensor Protr
Part Number : 32113KWN900
Grommet SP Sensor Protr
11
Sensor Assy Speed
Part Number : 37700K48A01
Sensor Assy Speed
12
Bolt Socket 6X18
Part Number : 90001KWR000
Bolt Socket 6X18
13
Bolt B Stud 8X206
Part Number : 90032KWN900
Bolt B Stud 8X206
14
Washer Sealing 8MM
Part Number : 90495MN5000
Washer Sealing 8MM
15
Bearing Radial Ball Special
Part Number : 91002KZR602
Bearing Radial Ball Special
15
Bearing Ball Radial 6.0MM
Part Number : 91002KZR603
Bearing Ball Radial  6.0MM
16
Bearing Ball Radial 6204
Part Number : 91003KZR601
Bearing Ball Radial 6204
16
Bearing Radial Ball 6204
Part Number : 91003KZR602
Bearing Radial Ball 6204
17
Bearing Radial Ball 6301
Part Number : 91005KZR601
Bearing Radial Ball 6301
17
Bearing Radial Ball 6301
Part Number : 91005KZR602
Bearing Radial Ball 6301
18
Bearing Radial Ball 6302
Part Number : 91008KZR601
Bearing Radial Ball 6302
18
Bearing Radial Ball 6302
Part Number : 91008KZR602
Bearing Radial Ball 6302
18
Bearing Radial Ball 6302
Part Number : 91051KGA901
Bearing Radial Ball 6302
18
Bearing Radial Ball 6302
Part Number : 961006302000
Bearing Radial Ball 6302
19
Oil Seal 26X45X6
Part Number : 91202KWN901
Oil Seal 26X45X6
20
Oil Seal 20X32X6
Part Number : 91203K35J01
Oil Seal 20X32X6
20
Oil Seal 20X32X6
Part Number : 91203K50T01
21
O-Ring 30.8MM
Part Number : 91302001020
O-Ring 30.8MM
22
Clip Tube (C12)
Part Number : 9500280000
Clip Tube (C12)
23
Bolt Flange 6X16
Part Number : 957010601600
Bolt Flange 6X16
24
Bolt Flange 8X16
Part Number : 957010801600
Bolt Flange 8X16
