F-21-20 Tank Cover – Katalog Suku Cadang Honda New CBR 150R K45R

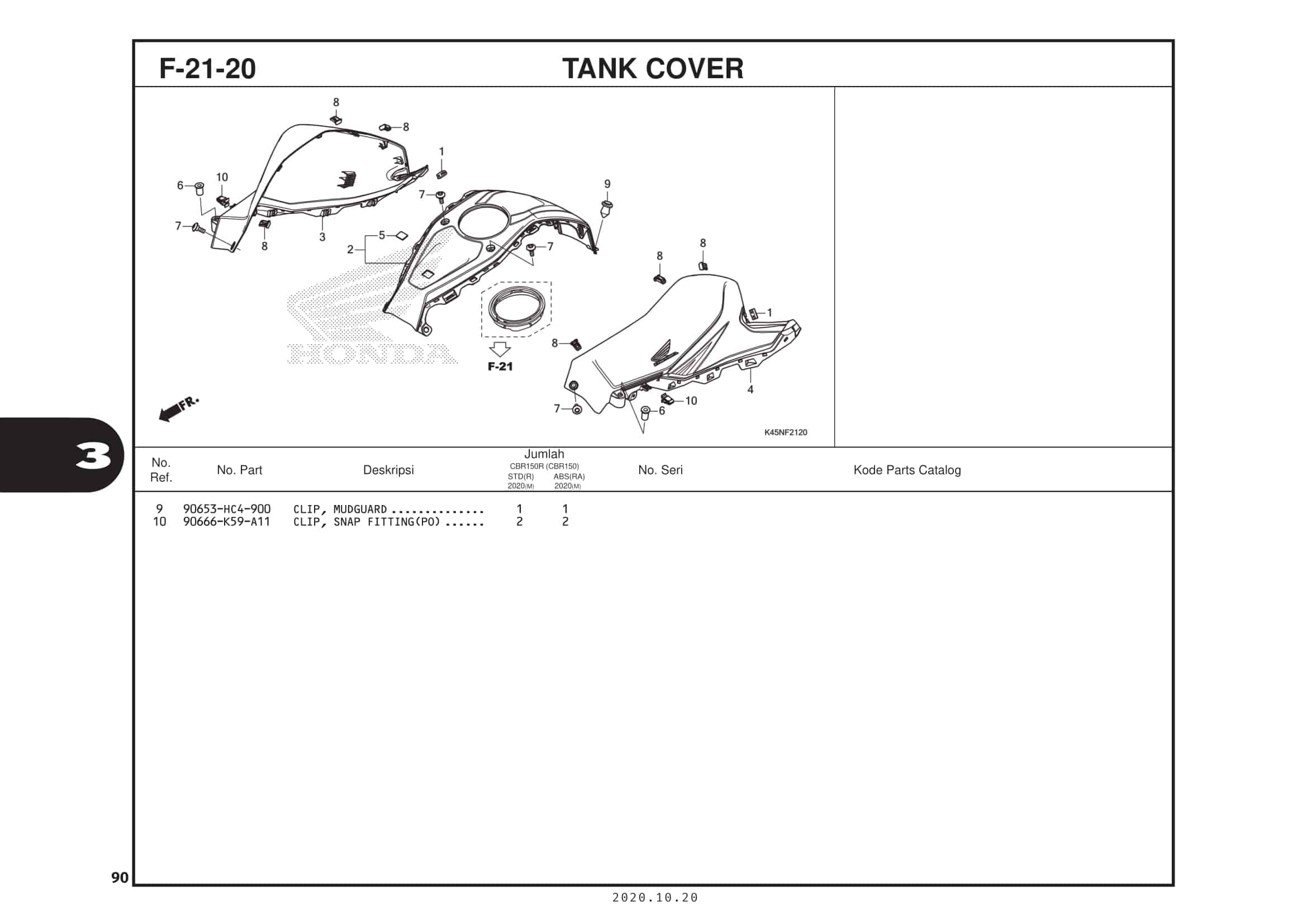

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
RUBBER, PROTECTOR
Part Number : 77212K45N40
RUBBER, PROTECTOR
2
COVER,FUEL TANK CENTER (BLK)
Part Number : 83151K45NL0FMB
COVER,FUEL TANK CENTER (BLK)
2
Cover Fuel Tank Center (MT BU SL)
Part Number : 83151K45NL0MBS
Cover Fuel Tank Center (MT BU SL)
2
COVER,FUEL TANK CENTER (MT GN BL)
Part Number : 83151K45NL0MGB
COVER,FUEL TANK CENTER (MT GN BL)
2
COVER,FUEL TANK CENTER (RO WH)
Part Number : 83151K45NL0RSW
COVER,FUEL TANK CENTER (RO WH)
2
COVER,FUEL TANK CENTER (WN RD)
Part Number : 83151K45NL0WRD
COVER,FUEL TANK CENTER (WN RD)
2
COVER ASSY,FUEL TANK CENTER (MT GN BL)
Part Number : 83155K45NL0ZB
COVER ASSY,FUEL TANK CENTER (MT GN BL)
2
COVER ASSY,FUEL TANK CENTER (WN RD)
Part Number : 83155K45NL0ZA
COVER ASSY,FUEL TANK CENTER (WN RD)
2
Cover Assy Fuel Tank Center NH-196
Part Number : 83155K45NL0ZC
Cover Assy Fuel Tank Center NH-196
3
COVER SET, R. FUEL TANK
Part Number : 83160K45A20ZA
COVER SET, R. FUEL TANK
3
SET ILLUS,R FUEL TANK COVER TYPE 2
Part Number : 83160K45NX0ZA
SET ILLUS,R FUEL TANK COVER TYPE 2
3
SET ILLUS,R FUEL TANK COVER TYPE 1
Part Number : 83160K45NZ0ZA
SET ILLUS,R FUEL TANK COVER TYPE 1
3
COVER R,FUEL TANK (NI OR)
Part Number : 83161K45NL0ZA
COVER R,FUEL TANK (NI OR)
3
COVER R,FUEL TANK (VA RD)
Part Number : 83161K45NL0ZB
COVER R,FUEL TANK (VA RD)
3
COVER R,FUEL TANK (WN RD)
Part Number : 83161K45NL0ZC
COVER R,FUEL TANK (WN RD)
3
COVER R,FUEL TANK (MT GN BL)
Part Number : 83161K45NL0ZD
COVER R,FUEL TANK (MT GN BL)
3
SET ILLUS,R FUEL TANK COVER, TYPE 1
Part Number : 83160K45A60ZA
SET ILLUS,R FUEL TANK COVER, TYPE 1
4
COVER SET, L. FUEL TANK TYPE 1
Part Number : 83170K45A20ZA
COVER SET, L. FUEL TANK TYPE 1
4
SET ILLUS,L FUEL TANK COVER TYPE 2
Part Number : 83170K45NX0ZA
SET ILLUS,L FUEL TANK COVER TYPE 2
4
SET ILLUS,L FUEL TANK COVER TYPE 1
Part Number : 83170K45NZ0ZA
SET ILLUS,L FUEL TANK COVER TYPE 1
4
COVER L,FUEL TANK (NI OR)
Part Number : 83171K45NL0ZA
COVER L,FUEL TANK (NI OR)
4
COVER L,FUEL TANK (VA RD)
Part Number : 83171K45NL0ZB
COVER L,FUEL TANK (VA RD)
4
COVER L,FUEL TANK (WN RD)
Part Number : 83171K45NL0ZC
COVER L,FUEL TANK (WN RD)
4
COVER L,FUEL TANK (MT GN BL)
Part Number : 83171K45NL0ZD
COVER L,FUEL TANK (MT GN BL)
4
Set Illus L Fuel Tank Cvr Type 1
Part Number : 83170K45A80ZA
Set Illus L Fuel Tank Cvr Type 1
4
SET ILLUS,L FUEL TANK COVER, TYPE 1
Part Number : 83170K45A60ZA
SET ILLUS,L FUEL TANK COVER, TYPE 1
4
Set Illus L Fuel Tank Cover Type 1
Part Number : 83170K45A50ZA
Set Illus L Fuel Tank Cover Type 1
5
EMBLEM,PRODUCT
Part Number : 86150KTJC60
EMBLEM,PRODUCT
6
NUT COWL SET M5X0.8
Part Number : 90111KW3003
NUT COWL SET M5X0.8
7
SCREW,PAN 5X14
Part Number : 90134KPPT00
SCREW,PAN 5X14
8
SLIDE CLIP
Part Number : 90651K14A31
SLIDE CLIP
9
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
10
CLIP MUDGUARD
Part Number : 90653HC4900
CLIP MUDGUARD
