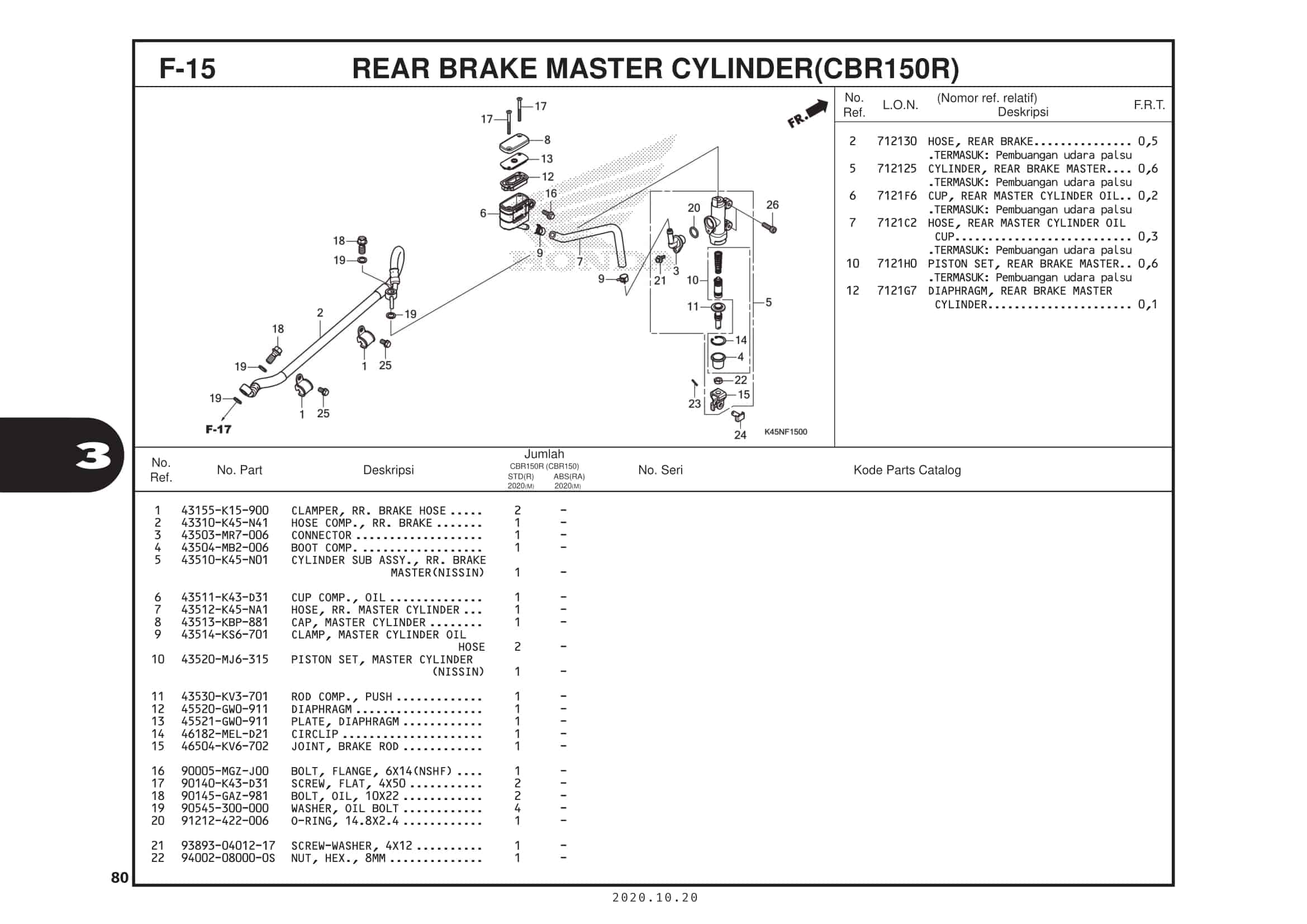

F-15 Rear Brake Master Cylinder (CBR150R) – Katalog Suku Cadang Honda New CBR 150R K45R
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CLAMPER, RR. BRAKE HOSE
Part Number : 43155K15900
CLAMPER, RR. BRAKE HOSE
2
HOSE COMP., RR. BRAKE .
Part Number : 43310K45N41
HOSE COMP., RR. BRAKE .
3
CONNECTOR
Part Number : 43503MR7006
CONNECTOR
4
BOOT COMP.
Part Number : 43504MB2006
BOOT COMP.
5
CYLINDER SUB ASSY., RR. BRAKE MASTER(NISSIN)
Part Number : 43510K45N01
CYLINDER SUB ASSY., RR. BRAKE MASTER(NISSIN)
6
CUP COMP., OIL
Part Number : 43511K43D31
CUP COMP., OIL
7
HOSE, RR. MASTER CYLINDER
Part Number : 43512K45NA1
HOSE, RR. MASTER CYLINDER
8
CAP, MASTER CYLINDER
Part Number : 43513KBP881
CAP, MASTER CYLINDER
9
CLAMP, MASTER CYLINDER OIL HOSE
Part Number : 43514KS6701
CLAMP, MASTER CYLINDER OIL HOSE
10
PISTON SET, MASTER CYLINDER (NISSIN)
Part Number : 43520MJ6315
PISTON SET, MASTER CYLINDER (NISSIN)
11
ROD COMP., PUSH
Part Number : 43530KV3701
ROD COMP., PUSH
12
DIAPHRAGM
Part Number : 45520GW0911
DIAPHRAGM
13
PLATE, DIAPHRAGM
Part Number : 45521GW0911
PLATE, DIAPHRAGM
14
CIRCLIP .
Part Number : 46182MELD21
CIRCLIP .
15
JOINT, BRAKE ROD
Part Number : 46504KV6702
JOINT, BRAKE ROD
16
BOLT, FLANGE, 6X14(NSHF)
Part Number : 90005MGZJ00
BOLT, FLANGE, 6X14(NSHF)
17
SCREW, FLAT, 4X50 .
Part Number : 90140K43D31
SCREW, FLAT, 4X50 .
18
BOLT, OIL, 10X22
Part Number : 90145GAZ981
BOLT, OIL, 10X22
19
WASHER, OIL BOLT
Part Number : 90545300000
WASHER, OIL BOLT
20
O-RING, 14.8X2.4
Part Number : 91212422006
O-RING, 14.8X2.4
21
SCREW-WASHER, 4X12
Part Number : 938930401217
SCREW-WASHER, 4X12
22
NUT, HEX., 8MM
Part Number : 94002080000S
NUT, HEX., 8MM
23
PIN, SPLIT, 2.0X15
Part Number : 9420120150
PIN, SPLIT, 2.0X15
24
PIN D, JOINT
Part Number : 9501554000
PIN D, JOINT
25
BOLT, FLANGE, 6X10
Part Number : 960010601000
BOLT, FLANGE, 6X10
26
BOLT, SOCKET, 6X20 .
Part Number : 966000602008
BOLT, SOCKET, 6X20 .
