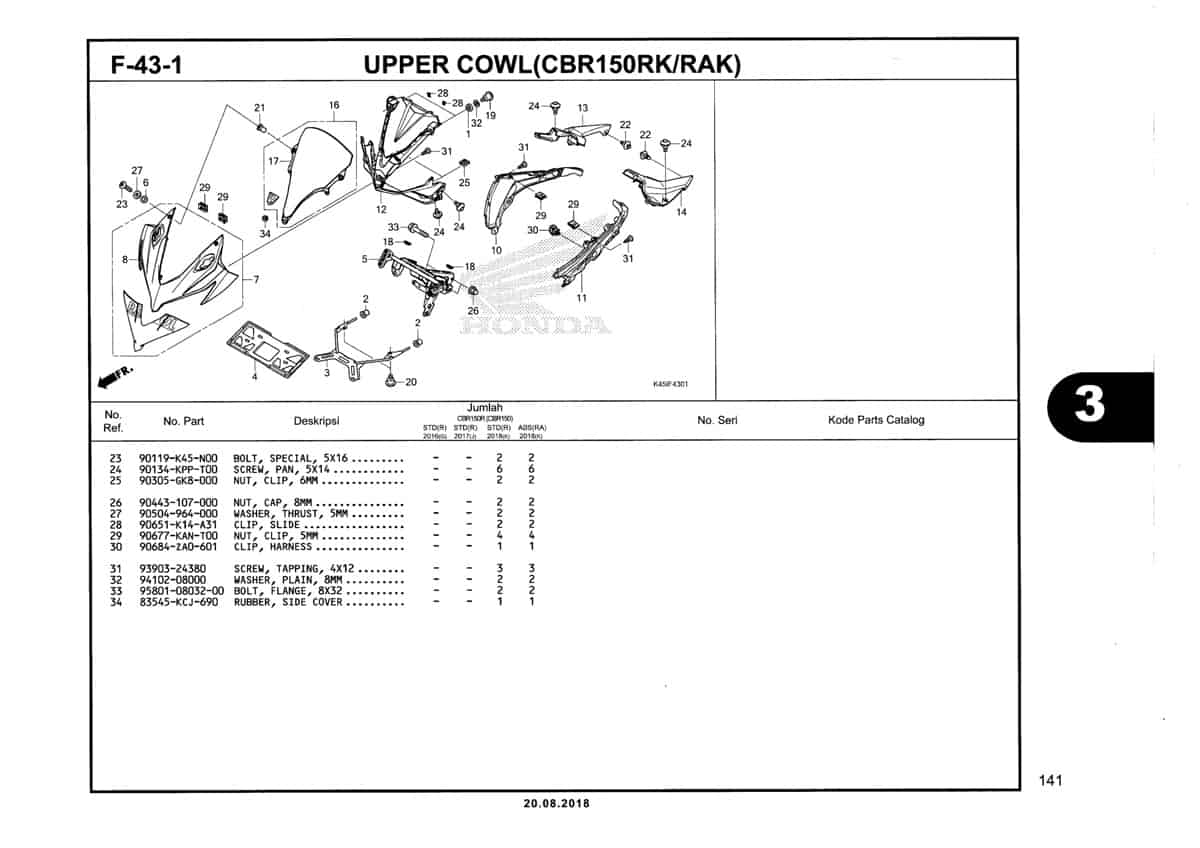

F43-1 – Upper Cowl (CBR150RK/RAK) – Katalog Honda New CBR 150R K45N
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Rubber B, Mounting
Part Number : 61106KW6840
Rubber B, Mounting
2
Boot Headlight
Part Number : 61312149300
Boot Headlight
3
Braket Comp., FR. Number Plate
Part Number : 61313K45N40
Braket Comp., FR. Number Plate
4
Guard, Number Plate
Part Number : 61316KCJ661
Guard, Number Plate
5
Stay Comp,FR Upper Cowl
Part Number : 64150K45NA0
Stay Comp,FR Upper Cowl
6
Washer Screen Set
Part Number : 64205166610
Washer Screen Set
7
Set Ills,FR Upper Cwl TYP 1
Part Number : 64210K45NC0ZA
Set Ills,FR Upper Cwl TYP 1
7
Set Ills,FR Upper Cwl TYP 1
Part Number : 64210K45NE0ZA
8
Cowl,FR Upper (WN RD)
Part Number : 64211K45NA0ZB
Cowl,FR Upper (WN RD)
8
Cowl,FR Upper (AN GY MT)
Part Number : 64211K45NA0ZC
Cowl,FR Upper (AN GY MT)
8
COWL,FR UPPER (NOR)
Part Number : 64211K45NA0ZA
COWL,FR UPPER (NOR)
8
COWL,FR UPPER (MT GN BL)
Part Number : 64211K45NA0ZE
COWL,FR UPPER (MT GN BL)
8
COWL,FR UPPER (BLK)
Part Number : 64211K45NA0ZG
COWL,FR UPPER (BLK)
10
Cowl, R. FR. Side
Part Number : 64221K45N40
Cowl, R. FR. Side
11
Cowl, L. FR. Side
Part Number : 64231K45N40
Cowl, L. FR. Side
12
Cowl,FR Lower
Part Number : 64241K45NA0
Cowl,FR Lower
13
Cowl, R. FR. Inner
Part Number : 64261K45N40
Cowl, R. FR. Inner
14
Cowl, L. FR. Inner
Part Number : 64271K45N40
Cowl, L. FR. Inner
16
Set Illus,Wind Screen TYP 1
Part Number : 64100K45NC0ZA
Set Illus,Wind Screen TYP 1
17
Screen,Wind
Part Number : 67111K45NA0
Screen,Wind
18
Grommet,Side Cover
Part Number : 83551376000
Grommet,Side Cover
19
Screw, Special(5X19)
Part Number : 90101K45N40
Screw, Special(5X19)
20
Screw Pan 6X15
Part Number : 90109K15900
Screw Pan 6X15
21
Nut Cowl Set M5X0.8
Part Number : 90111KW3003
Nut Cowl Set M5X0.8
22
Rivet,Push 7MM
Part Number : 90116KWT900
Rivet,Push 7MM
23
Bolt Special 5X16
Part Number : 90119K45N00
Bolt Special 5X16
24
Screw,Pan 5X14
Part Number : 90134KPPT00
Screw,Pan 5X14
25
Nut,Clip 6MM
Part Number : 90305GK8000
Nut,Clip 6MM
26
Nut Hex Cap
Part Number : 90443107000
Nut Hex Cap
27
Washer, Thrust 5MM
Part Number : 90504964000
Washer, Thrust 5MM
28
Slide Clip
Part Number : 90651K14A31
Slide Clip
29
Nut Clip 5MM.
Part Number : 90677KANT00
Nut Clip 5MM.
30
Clip Harness
Part Number : 90684ZA0601
Clip Harness
31
Screw Tapping 4X12
Part Number : 9390324380
Screw Tapping 4X12
32
Washer, Plain 8MM
Part Number : 9410208000
Washer, Plain 8MM
33
Bolt Flange 8X 32
Part Number : 958010803200
Bolt Flange 8X 32
34
Rubber Cover
Part Number : 83545KCJ690
Rubber Cover
