Diagram Bagian

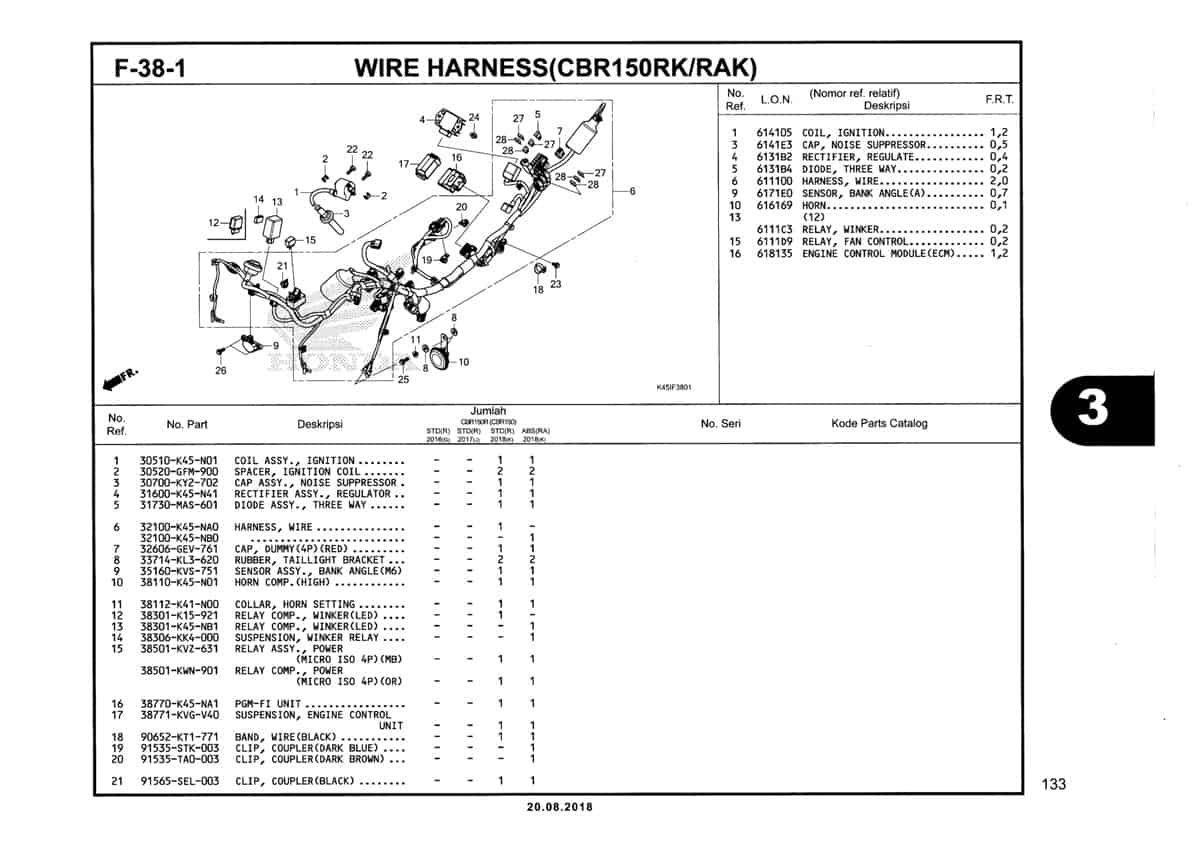

F38-1 – Wire Harness (CBR150RK/RAK) – Katalog Honda New CBR 150R K45N
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Coil Assy Ignition
Part Number : 30510K45N01
Coil Assy Ignition
2
Spacer Ign Coil
Part Number : 30520GFM900
Spacer Ign Coil
3
Cap Assy Noise Suppressor
Part Number : 30700KY2702
Cap Assy Noise Suppressor
4
Rectifier Assy Regulator
Part Number : 31600K45N41
Rectifier Assy Regulator
5
Diode Assy, 3Way
Part Number : 31730MAS601
Diode Assy, 3Way
6
Harness Wire
Part Number : 32100K45NA0
Harness Wire
6
Harness Wire ABS
Part Number : 32100K45NB0
Harness Wire ABS
7
Dummy,WPC 4P 090 M (RED)
Part Number : 32606GEV761
Dummy,WPC 4P 090 M (RED)
8
Rubtail/LT Brkt.
Part Number : 33714KL3620
Rubtail/LT Brkt.
9
Sensor Assy,Bank Angle M6
Part Number : 35160KVS751
Sensor Assy,Bank Angle M6
10
Horn Comp (HIGH)
Part Number : 38110K45N01
Horn Comp (HIGH)
11
Collar, Horn Setting
Part Number : 38112K41N00
Collar, Horn Setting
12
Relay Comp Led Winker
Part Number : 38301K15921
Relay Comp Led Winker
13
Relay Comp Led Winker (ESS) ABS
Part Number : 38301K45NB1
Relay Comp Led Winker (ESS) ABS
14
Suspension Relay ABS
Part Number : 38306KK4000
Suspension Relay ABS
15
Relay Comp,Microiso Low Hight
Part Number : 38501KVZ631
Relay Comp,Microiso Low Hight
15
Relay Comp., Power
Part Number : 38501KWN901
Relay Comp., Power
16
Unit Comp,PGM-FI/IGN
Part Number : 38770K45NA1
Unit Comp,PGM-FI/IGN
17
Suspension, Engine Control Unit
Part Number : 38771KVGV40
Suspension, Engine Control Unit
18
Band Wire
Part Number : 90652KT1771
Band Wire
19
Clip Coupler
Part Number : 91535STK003
Clip Coupler
20
Clip Coupler (DARK BROWN)
Part Number : 91535TA0003
Clip Coupler (DARK BROWN)
21
Clip Coupler (BLACK)
Part Number : 91565SEL003
Clip Coupler (BLACK)
22
Bolt Hex 6X20
Part Number : 92101060204J
Bolt Hex 6X20
23
Bolt Flange 6X10
Part Number : 957010601000
Bolt Flange 6X10
24
Bolt Flange 6X14
Part Number : 957010601400
Bolt Flange 6X14
25
Bolt Flange 6X18
Part Number : 957010601807
Bolt Flange 6X18
26
Bolt Flange 6X14
Part Number : 960010601400
Bolt Flange 6X14
27
Fuse, Mini (10A)
Part Number : 9820041000
Fuse, Mini (10A)
28
Fuse F20A (MINI)
Part Number : 9820042000
Fuse F20A (MINI)
