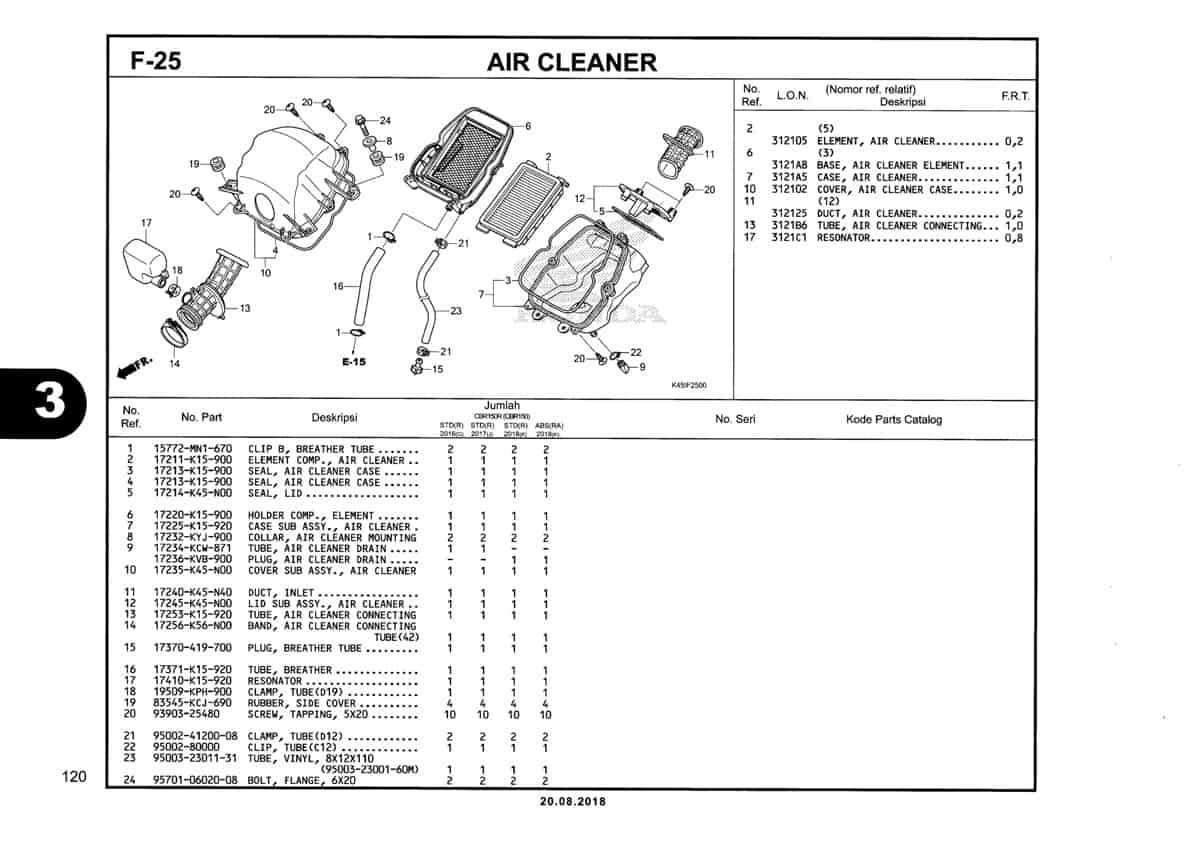

F25 – Air Cleaner – Katalog Honda New CBR 150R K45N
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Clip B Breather Tube
Part Number : 15772MN1670
Clip B Breather Tube
2
Element Comp,Air/C
Part Number : 17211K15900
Element Comp,Air/C
3
Seal,Air/C Case
Part Number : 17213K15900
Seal,Air/C Case
4
Seal,Air/C Case
Part Number : 17213K15900
Seal,Air/C Case
5
Seal, Lid
Part Number : 17214K45N00
Seal, Lid
6
Holder Comp Element
Part Number : 17220K15900
Holder Comp Element
7
Case Sub Assy., Air Cleaner
Part Number : 17225K15920
Case Sub Assy., Air Cleaner
8
Collar, Air Cleaner Mounting
Part Number : 17232KYJ900
Collar, Air Cleaner Mounting
9
Plug A/C Drain
Part Number : 17236KVB900
Plug A/C Drain
10
Cover Sub Assy., Air Cleaner
Part Number : 17235K45N00
Cover Sub Assy., Air Cleaner
11
Duct Inlet
Part Number : 17240K45N40
Duct Inlet
12
Lid Sub Assy., Air Cleaner
Part Number : 17245K45N00
Lid Sub Assy., Air Cleaner
13
Tube, Air Cleaner Connecting
Part Number : 17253K15920
Tube, Air Cleaner Connecting
14
Band Air Cleaner Connecting
Part Number : 17256K56N00
Band Air Cleaner Connecting
15
Plug Brthr.Tube
Part Number : 17370419700
Plug Brthr.Tube
16
Tube,Breather
Part Number : 17371K15920
Tube,Breather
17
Resonator
Part Number : 17410K15920
Resonator
18
Clamp Tube D 19
Part Number : 19509KPH900
Clamp Tube D 19
19
Rubber Cover
Part Number : 83545KCJ690
Rubber Cover
20
Screw,Tapp 5X2
Part Number : 9390325480
Screw,Tapp 5X2
21
Clamp D12 Tube
Part Number : 950024120008
Clamp D12 Tube
22
Clip, Tube(C12)
Part Number : 9500280000
Clip, Tube(C12)
23
Tube, Vinyl, 8X12X110
Part Number : 950032301131
Tube, Vinyl, 8X12X110
24
Bolt Flange 6X20
Part Number : 957010602008
Bolt Flange 6X20
