Diagram Bagian

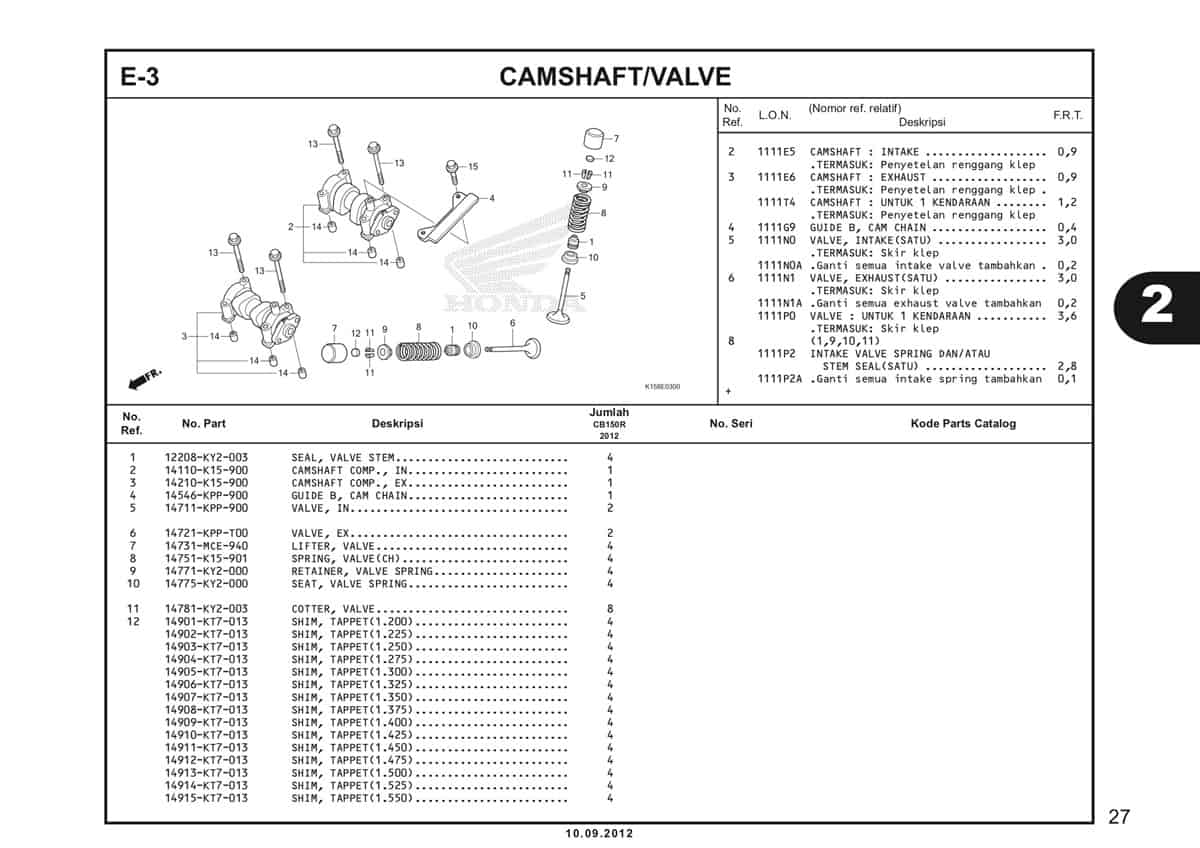

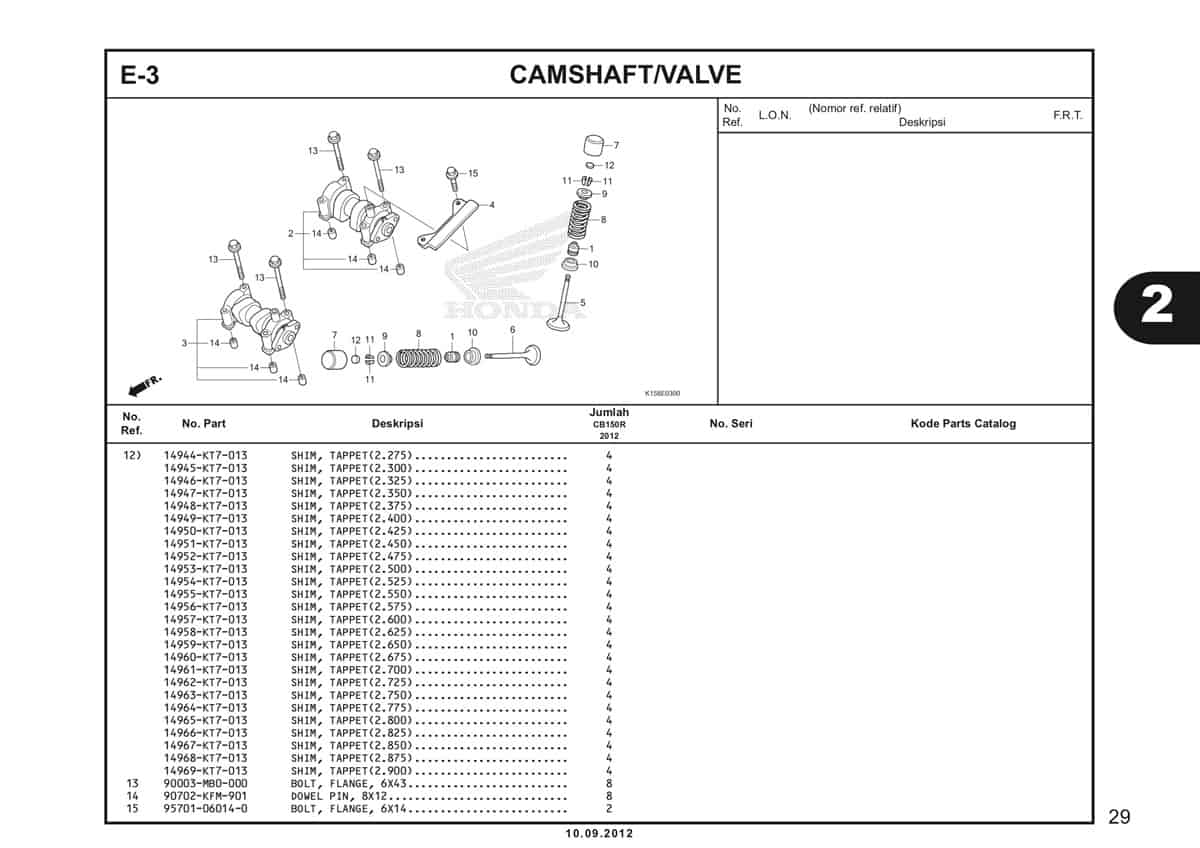

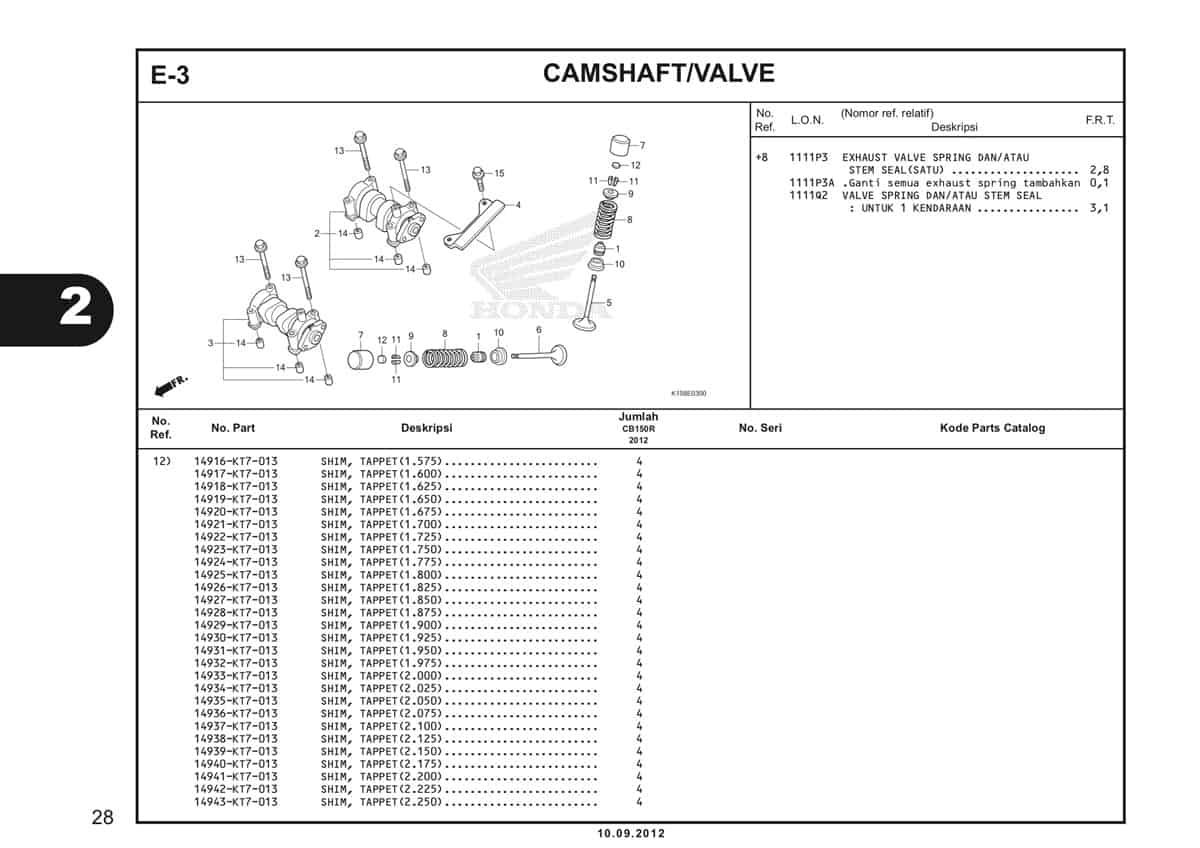

E3 – Camshaft/Valve – Katalog Honda New CB150R StreetFire K15
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Seal Valve Stem
Part Number : 12208KY2004
Seal Valve Stem
2
Cam Shaft In Assy Set
Part Number : 14110K15900
Cam Shaft In Assy Set
3
Cam Shaft Ex Assy Set
Part Number : 14210K15900
Cam Shaft Ex Assy Set
4
Guide B Cam Chain
Part Number : 14546KPP900
5
Valve Inlet
Part Number : 14711KPP901
Valve Inlet
6
Valve Exhaust
Part Number : 14721KPPT01
Valve Exhaust
7
Lifter Valve
Part Number : 14731MCE940
Lifter Valve
8
Spring Valve
Part Number : 14751K15901
Spring Valve
9
Retainer Valve Spring
Part Number : 14771KY2000
Retainer Valve Spring
10
Seat Valve Spring
Part Number : 14775KY2000
Seat Valve Spring
11
Cotter Valve
Part Number : 14781KY2003
Cotter Valve
12
Shim Tappet (1.200)
Part Number : 14901KT7013
Shim Tappet (1.200)
12
Shim Tappet (1.225)
Part Number : 14902KT7013
Shim Tappet (1.225)
12
Shim Tappet (1.250)
Part Number : 14903KT7013
Shim Tappet (1.250)
12
Shim Tappet (1.275)
Part Number : 14904KT7013
Shim Tappet (1.275)
12
Shim Tappet (1.300)
Part Number : 14905KT7013
Shim Tappet (1.300)
12
Shim Tappet (1.325)
Part Number : 14906KT7013
Shim Tappet (1.325)
12
Shim Tappet (1.350)
Part Number : 14907KT7013
Shim Tappet (1.350)
12
Shim Tappet (1.375)
Part Number : 14908KT7013
Shim Tappet (1.375)
12
Shim Tappet (1.400)
Part Number : 14909KT7013
Shim Tappet (1.400)
12
Shim Tappet (1.425)
Part Number : 14910KT7013
Shim Tappet (1.425)
12
Shim Tappet (1.450)
Part Number : 14911KT7013
Shim Tappet (1.450)
12
Shim Tappet (1.475)
Part Number : 14912KT7013
Shim Tappet (1.475)
12
Shim Tappet (1.500)
Part Number : 14913KT7013
Shim Tappet (1.500)
12
Shim Tappet (1.525)
Part Number : 14914KT7013
Shim Tappet (1.525)
12
Shim Tappet (1.550)
Part Number : 14915KT7013
Shim Tappet (1.550)
12
Shim Tappet (1.575)
Part Number : 14916KT7013
Shim Tappet (1.575)
12
Shim Tappet (1.600)
Part Number : 14917KT7013
Shim Tappet (1.600)
12
Shim Tappet (1.625)
Part Number : 14918KT7013
Shim Tappet (1.625)
12
Shim Tappet (1.650)
Part Number : 14919KT7013
Shim Tappet (1.650)
12
Shim Tappet (1.675)
Part Number : 14920KT7013
Shim Tappet (1.675)
12
Shim Tappet (1.700)
Part Number : 14921KT7013
Shim Tappet (1.700)
12
Shim Tappet (1.725)
Part Number : 14922KT7013
Shim Tappet (1.725)
12
Shim Tappet (1.750)
Part Number : 14923KT7013
Shim Tappet (1.750)
12
Shim Tappet (1.775)
Part Number : 14924KT7013
Shim Tappet (1.775)
12
Shim Tappet (1.800)
Part Number : 14925KT7013
Shim Tappet (1.800)
12
Shim Tappet (1.825)
Part Number : 14926KT7013
Shim Tappet (1.825)
12
Shim Tappet (1.850)
Part Number : 14927KT7013
Shim Tappet (1.850)
12
Shim Tappet (1.875)
Part Number : 14928KT7013
Shim Tappet (1.875)
12
Shim Tappet (1.900)
Part Number : 14929KT7013
Shim Tappet (1.900)
12
Shim Tappet (1.925)
Part Number : 14930KT7013
Shim Tappet (1.925)
12
Shim Tappet (1.950)
Part Number : 14931KT7013
Shim Tappet (1.950)
12
Shim Tappet (1.975)
Part Number : 14932KT7013
Shim Tappet (1.975)
12
Shim Tappet (2.000)
Part Number : 14933KT7013
Shim Tappet (2.000)
12
Shim Tappet (2.025)
Part Number : 14934KT7013
Shim Tappet (2.025)
12
Shim Tappet (2.050)
Part Number : 14935KT7013
Shim Tappet (2.050)
12
Shim Tappet (2.075)
Part Number : 14936KT7013
Shim Tappet (2.075)
12
Shim Tappet (2.100)
Part Number : 14937KT7013
Shim Tappet (2.100)
12
Shim Tappet (2.125)
Part Number : 14938KT7013
Shim Tappet (2.125)
12
Shim Tappet (2.150)
Part Number : 14939KT7013
Shim Tappet (2.150)
12
Shim Tappet (2.175)
Part Number : 14940KT7013
Shim Tappet (2.175)
12
Shim Tappet (2.200)
Part Number : 14941KT7013
Shim Tappet (2.200)
12
Shim Tappet (2.225)
Part Number : 14942KT7013
Shim Tappet (2.225)
12
Shim Tappet (2.250)
Part Number : 14943KT7013
Shim Tappet (2.250)
12
Shim Tappet (2.275)
Part Number : 14944KT7013
Shim Tappet (2.275)
12
Shim Tappet (2.300)
Part Number : 14945KT7013
Shim Tappet (2.300)
12
Shim Tappet (2.325)
Part Number : 14946KT7013
Shim Tappet (2.325)
12
Shim Tappet (2.350)
Part Number : 14947KT7013
Shim Tappet (2.350)
12
Shim Tappet (2.375)
Part Number : 14948KT7013
Shim Tappet (2.375)
12
Shim Tappet (2.400)
Part Number : 14949KT7013
Shim Tappet (2.400)
12
Shim Tappet (2.425)
Part Number : 14950KT7013
Shim Tappet (2.425)
12
Shim Tappet (2.450)
Part Number : 14951KT7013
Shim Tappet (2.450)
12
Shim Tappet (2.475)
Part Number : 14952KT7013
Shim Tappet (2.475)
12
Shim Tappet (2.500)
Part Number : 14953KT7013
Shim Tappet (2.500)
12
Shim Tappet (2.525)
Part Number : 14954KT7013
Shim Tappet (2.525)
12
Shim Tappet (2.550)
Part Number : 14955KT7013
Shim Tappet (2.550)
12
Shim Tappet (2.575)
Part Number : 14956KT7013
Shim Tappet (2.575)
12
Shim Tappet (2.600)
Part Number : 14957KT7013
Shim Tappet (2.600)
12
Shim Tappet (2.625)
Part Number : 14958KT7013
Shim Tappet (2.625)
12
Shim Tappet (2.650)
Part Number : 14959KT7013
Shim Tappet (2.650)
12
Shim Tappet (2.675)
Part Number : 14960KT7013
Shim Tappet (2.675)
12
Shim Tappet (2.700)
Part Number : 14961KT7013
Shim Tappet (2.700)
12
Shim Tappet (2.725)
Part Number : 14962KT7013
Shim Tappet (2.725)
12
Shim Tappet (2.750)
Part Number : 14963KT7013
Shim Tappet (2.750)
12
Shim Tappet (2.775)
Part Number : 14964KT7013
Shim Tappet (2.775)
12
Shim Tappet (2.800)
Part Number : 14965KT7013
Shim Tappet (2.800)
12
Shim Tappet (2.825)
Part Number : 14966KT7013
Shim Tappet (2.825)
12
Shim Tappet (2.850)
Part Number : 14967KT7013
Shim Tappet (2.850)
12
Shim Tappet (2.875)
Part Number : 14968KT7013
Shim Tappet (2.875)
12
Shim Tappet (2.900)
Part Number : 14969KT7013
Shim Tappet (2.900)
13
Bolt Flange 6X43
Part Number : 90003MB0001
Bolt Flange 6X43
14
Pin Dowel 8X12
Part Number : 90702KFM900
Pin Dowel 8X12
15
Bolt Flange 6X14
Part Number : 957010601400
Bolt Flange 6X14
