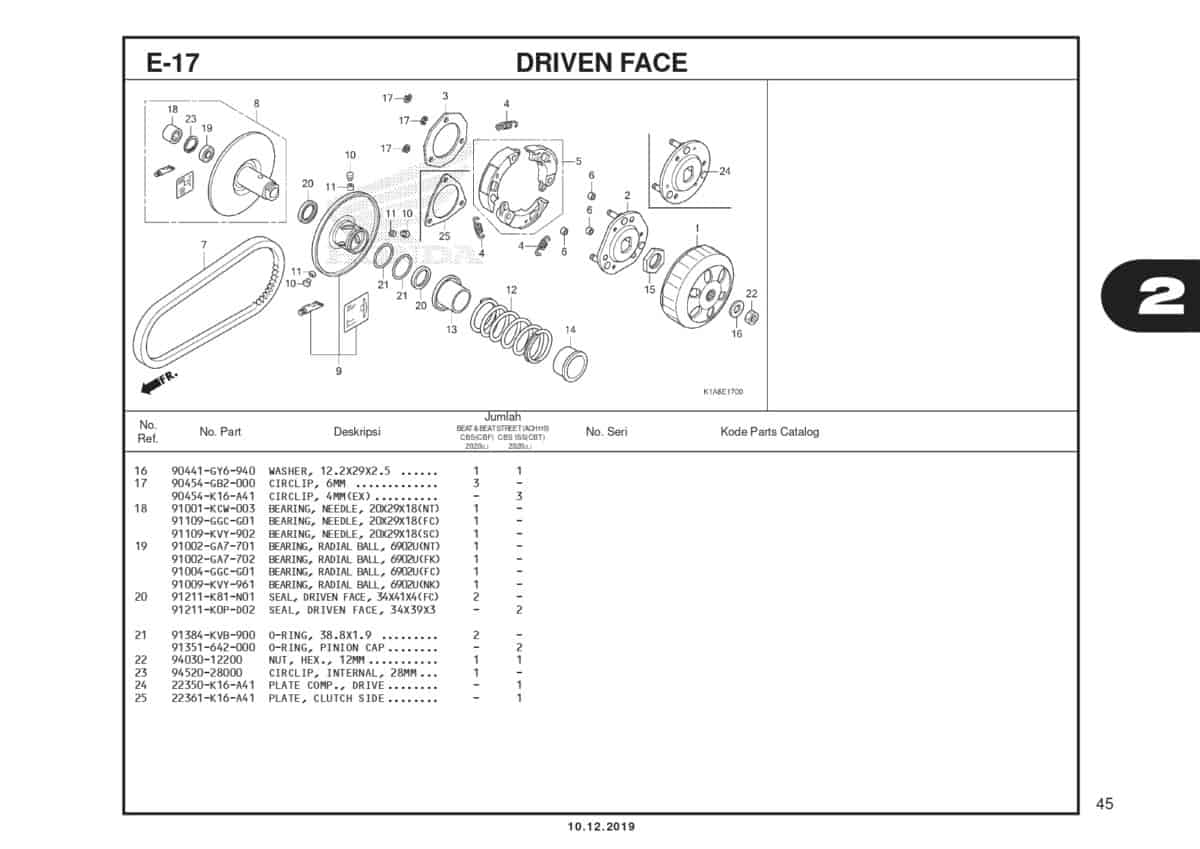

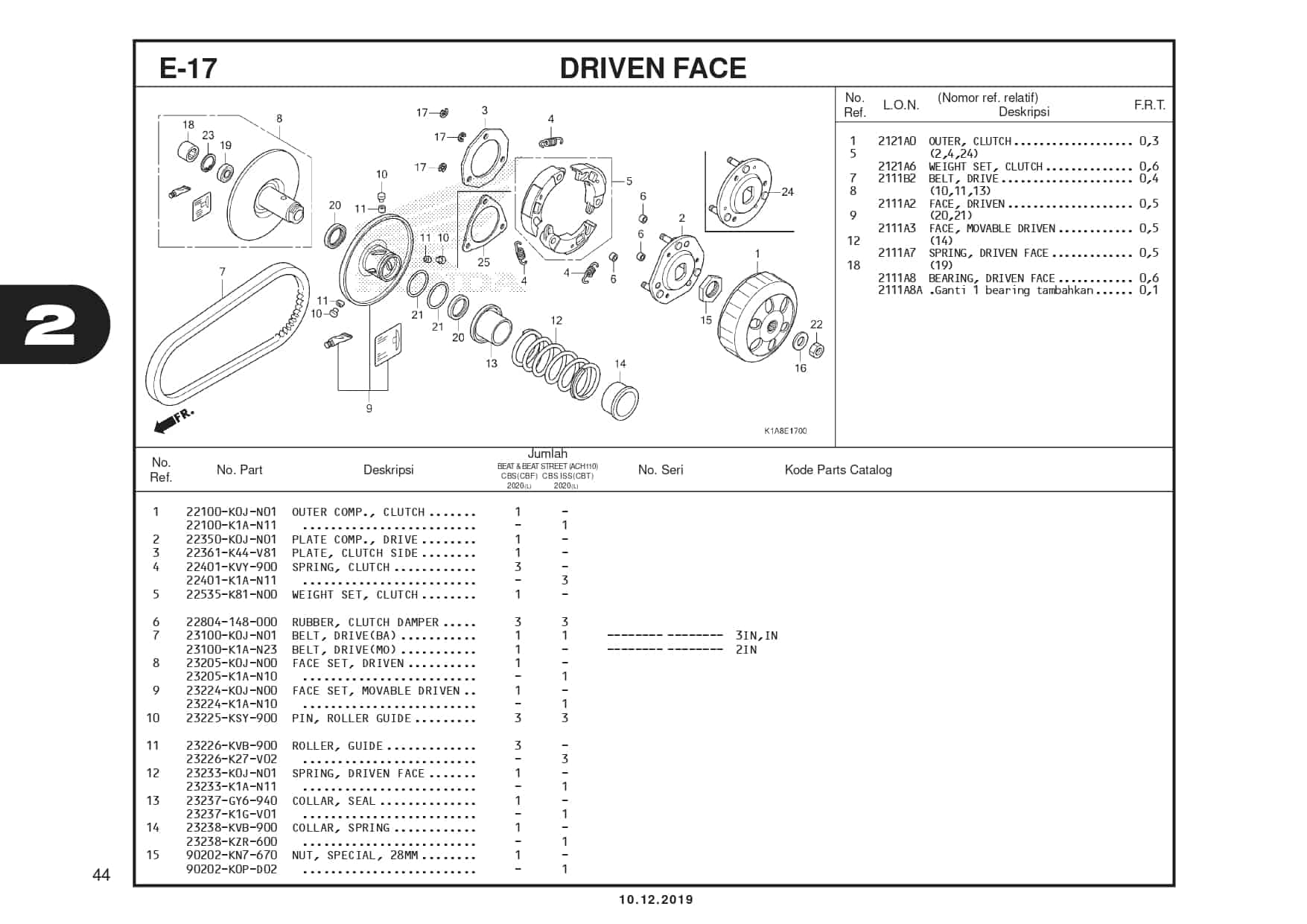

E17 – Driven Face – Katalog Honda BeAT K1A
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
OUTER COMP,CLUTCH
Part Number : 22100K0JN01
OUTER COMP,CLUTCH
1
OUTER COMP,CLUTCH
Part Number : 22100K1AN11
OUTER COMP,CLUTCH
2
PLATE COMP,DRIVE
Part Number : 22350K0JN01
PLATE COMP,DRIVE
2
PLATE COMP,DRIVE
Part Number : 22350K2FN11
PLATE COMP,DRIVE
3
PLATE,CLUTCH SIDE
Part Number : 22361K44V81
PLATE,CLUTCH SIDE
4
SPRING CLUTCH
Part Number : 22401KVY900
SPRING CLUTCH
4
SPRING,CLUTCH 6KGF
Part Number : 22401K1AN11
SPRING,CLUTCH 6KGF
5
WEIGHT SET CLUTCH
Part Number : 22535K81N00
WEIGHT SET CLUTCH
6
RUBBER CLUTCH DUMPER
Part Number : 22804148000
RUBBER CLUTCH DUMPER
6
RUBBER CLUTCH DUMPER
Part Number : 22804GB2880
RUBBER CLUTCH DUMPER
7
BELT,DRIVE
Part Number : 23100K0JN01
BELT,DRIVE
7
BELT,DRIVE
Part Number : 23100K1AN23
BELT,DRIVE
8
FACE SET,DRIVEN
Part Number : 23205K0JN00
FACE SET,DRIVEN
8
FACE SET,DRIVEN
Part Number : 23205K1AN10
FACE SET,DRIVEN
9
FACE SET,MOVABLE DRIVEN
Part Number : 23224K0JN00
FACE SET,MOVABLE DRIVEN
9
FACE SET,MOVABLE DRIVEN
Part Number : 23224K1AN10
FACE SET,MOVABLE DRIVEN
10
PIN ROLLER GUIDE
Part Number : 23225KSY900
PIN ROLLER GUIDE
11
ROLLER GUIDE
Part Number : 23226KVB900
ROLLER GUIDE
11
ROLLER GUIDE
Part Number : 23226K27V02
ROLLER GUIDE
12
SPG,DRIVEN FACE
Part Number : 23233K0JN01
SPG,DRIVEN FACE
12
SPG,DRIVEN FACE
Part Number : 23233K1AN11
SPG,DRIVEN FACE
13
COLLAR SEAL
Part Number : 23237GY6940
COLLAR SEAL
13
COLLAR,SEAL
Part Number : 23237K1GV01
COLLAR,SEAL
14
COLLAR SPRING
Part Number : 23238KVB900
COLLAR SPRING
14
COLLAR, SPRING
Part Number : 23238KZR600
COLLAR, SPRING
15
NUT SPECIAL 30MM
Part Number : 90202KN7670
NUT SPECIAL 30MM
15
NUT, SPECIAL 28MM
Part Number : 90202K1GV01
NUT, SPECIAL 28MM
16
WASHER 12.2X29X2.5
Part Number : 90441GY6940
WASHER 12.2X29X2.5
17
CIRCLIP 6MM
Part Number : 90454GB2000
CIRCLIP 6MM
17
CIRCLIP 4MM
Part Number : 90454K16A41
CIRCLIP 4MM
18
BEARING, NEEDLE, 20X29X18
Part Number : 91001KCW003
BEARING, NEEDLE, 20X29X18
18
BRG NEEDLE 20X29
Part Number : 91109GGCG01
BRG NEEDLE 20X29
18
BEARING, NEEDLE, 20X29X18
Part Number : 91109KVY901
BEARING, NEEDLE, 20X29X18
18
BEARING, NEEDLE, 20X29X18
Part Number : 91109K1GV01
BEARING, NEEDLE, 20X29X18
19
BEARING RAD BALL 6902U
Part Number : 91002GA7701
BEARING RAD BALL 6902U
19
BRG,BALL RADIAL 6902U
Part Number : 91002GA7702
BRG,BALL RADIAL 6902U
19
BRG BALL RADIAL 6902U
Part Number : 91004GGCG01
BRG BALL RADIAL 6902U
19
BRG BALL RADIAL 6902U
Part Number : 91009KVY961
BRG BALL RADIAL 6902U
19
BEARING RADIAL BALL
Part Number : 91009K1GV01
BEARING RADIAL BALL
20
SEAL DRIVEN FACE
Part Number : 91211K81N01
SEAL DRIVEN FACE
20
SEAL DRIVEN FACE 34X39X3
Part Number : 91211K1GV01
SEAL DRIVEN FACE 34X39X3
20
SEAL DRIVEN FACE 34X39X3
Part Number : 91211GK8013
SEAL DRIVEN FACE 34X39X3
21
O-RING 38.8X1.9
Part Number : 91384KVB900
O-RING 38.8X1.9
21
O-RING PINION CAP
Part Number : 91351642000
O-RING PINION CAP
22
NUT HEX 12MM
Part Number : 9403012200
NUT HEX 12MM
23
CIRCLIP INTERNAL 28MM
Part Number : 9452028000
CIRCLIP INTERNAL 28MM
23
CIRCLIP, INTERNAL 28MM
Part Number : 90464K27V02
CIRCLIP, INTERNAL 28MM
24
PLATE COMP DRIVE
Part Number : 22350K16A41
PLATE COMP DRIVE
25
PLATE CLUTCH SIDE
Part Number : 22361K16A41
PLATE CLUTCH SIDE
26
SEAL, 20X29X3
Part Number : 91212K1GV01
SEAL, 20X29X3
