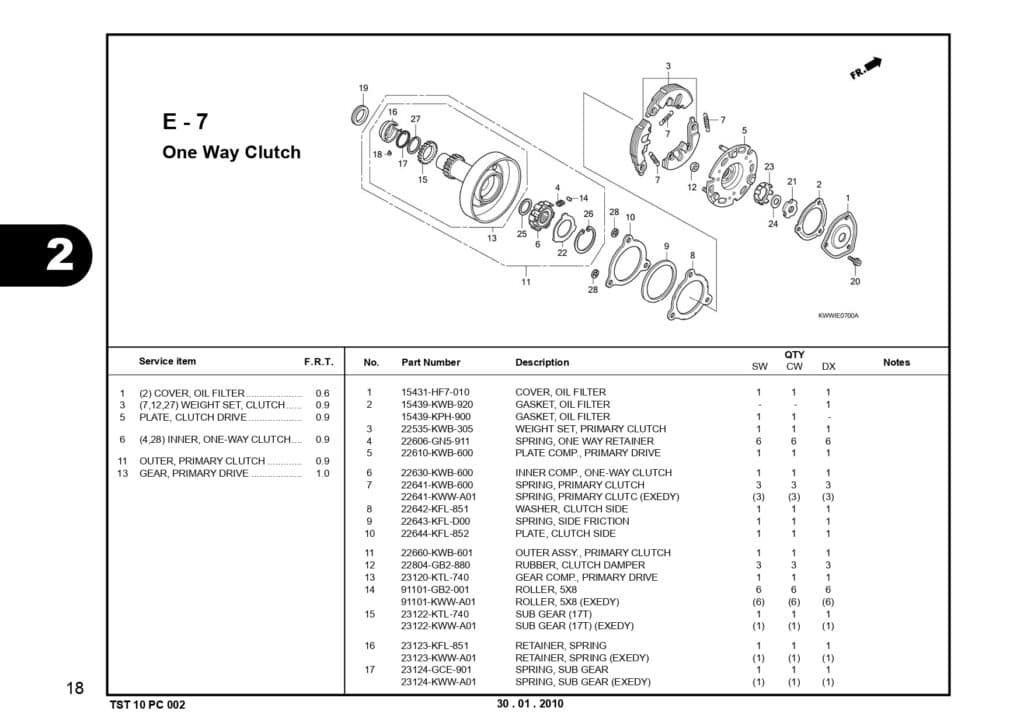

E-7 One Way Clutch – Katalog Suku Cadang Honda Revo Absolute 110 Carbu
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COVER OIL FILTER
Part Number : 15431HF7010
COVER OIL FILTER
2
GASKET OIL FILTER
Part Number : 15439KWB920
GASKET OIL FILTER
2
GASKET OIL FILTER
Part Number : 15439KPH900
GASKET OIL FILTER
3
WEIGHT SET PRIMARY CLUCTH
Part Number : 22535KWB305
WEIGHT SET PRIMARY CLUCTH
4
SPRING,ONEWAY RET LBL
Part Number : 22606GN5910
4
SPRING,ONEWAY RET LBL
Part Number : 22606KWW742
SPRING,ONEWAY RET LBL
5
PLATE COMP PRIMARY DRIVE
Part Number : 22610KWB600
5
PLATE COMP PRIMARY DRIVE
Part Number : 22610KWW741
PLATE COMP PRIMARY DRIVE
6
INNER COMP ONE WAY CLUTCH
Part Number : 22630KWB600
INNER COMP ONE WAY CLUTCH
7
SPRING PRIMARY CLUTCH
Part Number : 22641KWB600
SPRING PRIMARY CLUTCH
7
SPRING, PRIM CLUTCH
Part Number : 22641KWW742
SPRING, PRIM CLUTCH
8
WASHER CLUTCH SIDE
Part Number : 22642KFL851
8
WASHER CLUTCH SIDE
Part Number : 22642KWW741
WASHER CLUTCH SIDE
8
WASHER CLUTCH SIDE
Part Number : 22642KWW741
WASHER CLUTCH SIDE
9
SPG SIDE FRICTION
Part Number : 22643KFLD00
9
SPG SIDE FRICTION
Part Number : 22643KWW741
SPG SIDE FRICTION
9
SPG SIDE FRICTION
Part Number : 22643KWW742
SPG SIDE FRICTION
10
PLATE CLUTCH SIDE
Part Number : 22644KFL852
10
PLATE CLUTCH SIDE
Part Number : 22644KWW741
PLATE CLUTCH SIDE
11
OUTER ASSY PRIMARY CLUTCH
Part Number : 22660KWB601
OUTER ASSY PRIMARY CLUTCH
12
RUBBER CLUTCH DAMPER
Part Number : 22804GB2880
RUBBER CLUTCH DAMPER
13
GEAR COMP PRIMARY DRIVE
Part Number : 23120KTL740
GEAR COMP PRIMARY DRIVE
14
ROLLER, 5X8
Part Number : 91101GB2000
14
91101KWWA01
Part Number : 91101KWWA01
15
GEAR SUB
Part Number : 23122KTL740
GEAR SUB
15
23122KWWA01
Part Number : 23122KWWA01
16
RETAINER SPG
Part Number : 23123KFL851
RETAINER SPG
16
23123KWWA01
Part Number : 23123KWWA01
17
SPG SUB GEAR
Part Number : 23124GCE901
SPG SUB GEAR
17
23124KWWA01
Part Number : 23124KWWA01
18
PIN
Part Number : 23125GN5910
19
COLLAR 19X28X4
Part Number : 23126KWB600
20
BOLT,SPL FLANGE 5X8
Part Number : 90083KFL850
21
NUT LOCK 14MM
Part Number : 90231087010
NUT LOCK 14MM
22
WASHER,30X45X0,8
Part Number : 90401GB2000
WASHER,30X45X0,8
22
WASHER
Part Number : 90401KWW742
WASHER
23
WASHER LOCK
Part Number : 90431GN5910
WASHER LOCK
24
WASHER BLOCK
Part Number : 90432086000
WASHER BLOCK
25
WASHER, 17X23X1.5
Part Number : 90433KWB601
WASHER, 17X23X1.5
25
90433KWWA01
Part Number : 90433KWWA01
26
CIRCLIP,INT 45 MM
Part Number : 90455GB2000
CIRCLIP,INT 45 MM
26
90455KWWA01
Part Number : 90455KWWA01
27
90603KWWA01
Part Number : 90603KWWA01
27
SET RING 23 MM
Part Number : 90603P0X000
SET RING 23 MM
28
90605KWWA01
Part Number : 90605KWWA01
28
CIRCLIP 7MM
Part Number : 90605166720
CIRCLIP 7MM
