Diagram Bagian

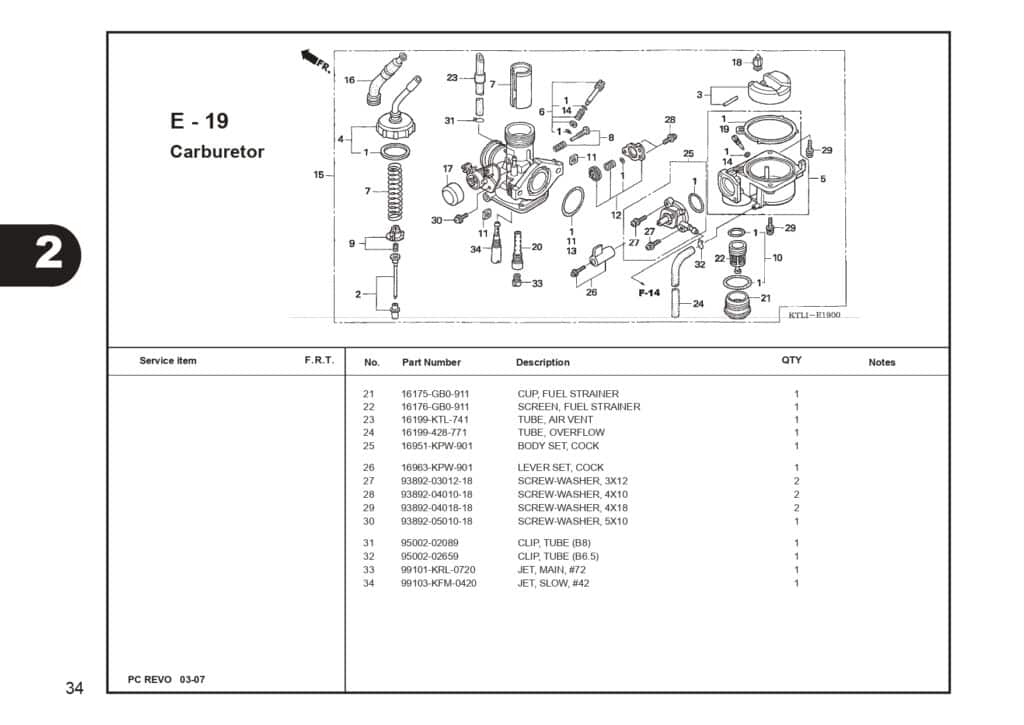

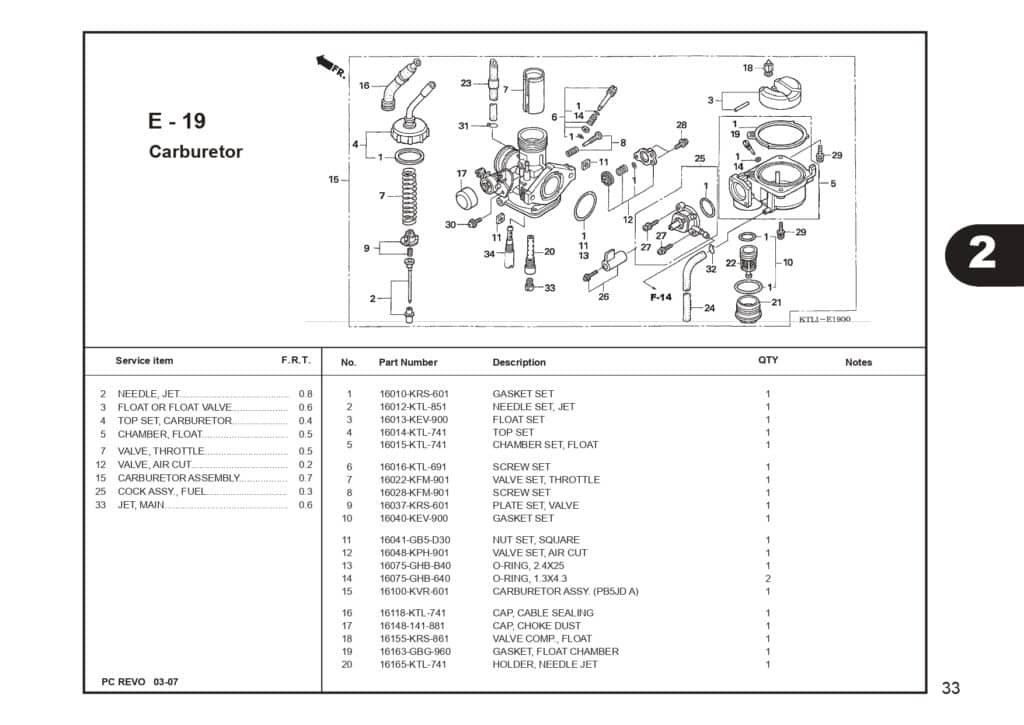

E-19 Carburetor – Katalog Suku Cadang Honda Revo 100
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
16010KRS601
Part Number : 16010KRS601
2
NEEDLE SET JET
Part Number : 16012KTL851
3
FLOAT SET
Part Number : 16013KEV900
4
16014KTL741
Part Number : 16014KTL741
5
16015KTL741
Part Number : 16015KTL741
6
SCREW SET A
Part Number : 16016KTL691
7
VALVE SET THROTTLE
Part Number : 16022KFM901
8
SCREW SET
Part Number : 16028KFM901
9
16037KRS601
Part Number : 16037KRS601
10
GASKET SET B LBL
Part Number : 16040KEV911
11
16041GB5D30
Part Number : 16041GB5D30
12
VALVE SET, AIR CUT
Part Number : 16048KPH901
VALVE SET, AIR CUT
13
O-RING
Part Number : 16075GHBB40
O-RING
14
O-RING,1.3X4.3
Part Number : 16075GHB640
O-RING,1.3X4.3
15
16100KVR601
Part Number : 16100KVR601
16
16118KTL741
Part Number : 16118KTL741
17
CAP,DUST
Part Number : 16148141881
CAP,DUST
18
VALVE COMP FLOAT
Part Number : 16155KRS861
VALVE COMP FLOAT
19
GASKET FLOAT CHAMBER
Part Number : 16163GBG960
20
16165KTL741
Part Number : 16165KTL741
21
CUP,FUEL STAINER
Part Number : 16175GB0911
CUP,FUEL STAINER
22
CUP,FILTER
Part Number : 16176GB0911
CUP,FILTER
23
16199KTL741
Part Number : 16199KTL741
24
TUBE,OVER FLOW
Part Number : 16199428771
25
16951KPW901
Part Number : 16951KPW901
26
LEVER,COCK
Part Number : 16963KPW901
27
SCREW WASHER 3x12
Part Number : 93892030121H
28
SCREW WASHER 4X10
Part Number : 938920401018
SCREW WASHER 4X10
29
SCREW WASHER 4X18
Part Number : 938920401818
30
SCREW, WASHER 5X10
Part Number : 938920501008
SCREW, WASHER 5X10
31
CLIP B8,TUBE
Part Number : 9500202089
CLIP B8,TUBE
32
CLIP,TUBE
Part Number : 9500202659
CLIP,TUBE
33
JET,MAIN 72
Part Number : 99101KRL0720
34
JET SLOW 42
Part Number : 99103KFM042
