F-30 Step – Katalog Suku Cadang Honda CB500X MJW

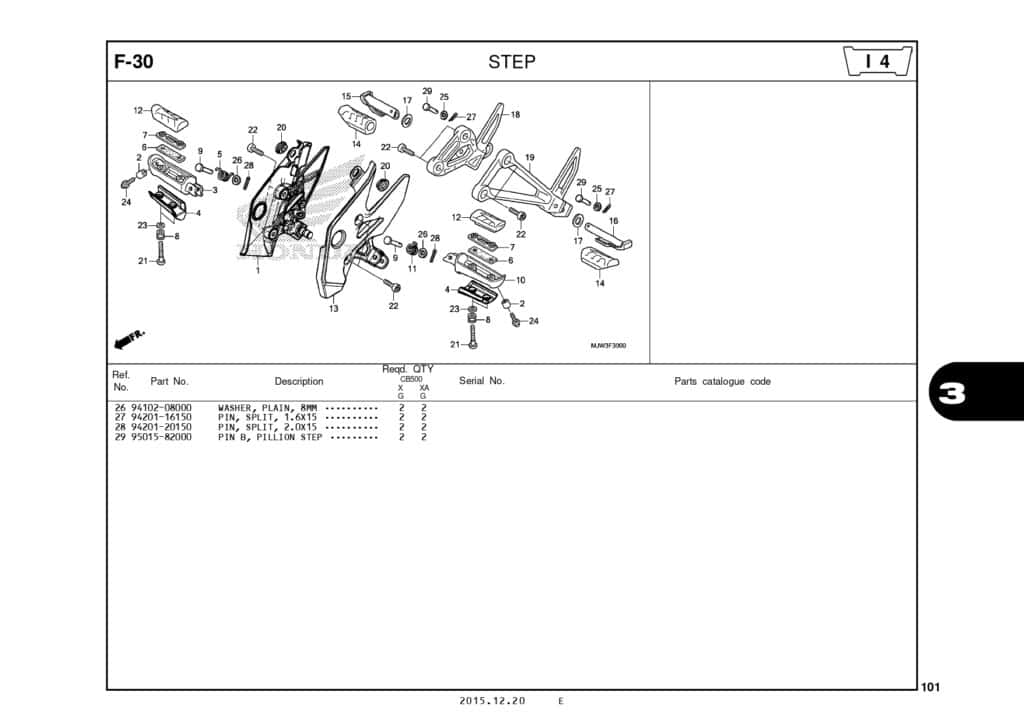

Gambar Bagian

Section Image Section Image

Daftar Suku Cadang

# Nama Part Nomor Part Gambar
1 HOLDER, R. MAIN STEP 50600MGZJ00 -
2 COLLAR, 12.7X8 50611MGZJ00 -
3 ARM, R. STEP 50612MERD00 -
4 PLATE, STEP LOWER 50615MGZJ00 -
5 SPG.,STEP RETURN 50617445840 SPG.,STEP RETURN
6 RUBBER STEP LOWER 50618MBGD00 -
7 PLATE, STEP 50619MERD00 -
8 RUBBER, STEP LOWER PLATE 50622MBGD00 -
9 PIN,STEP BAR 50639ML0010 PIN,STEP BAR
10 ARM, L. STEP 50642MBGD00 -
11 SPG,L.STEP RETURN 50644445840 SPG,L.STEP RETURN
12 RUBBER MAIN STEP 50661KYJ900 RUBBER MAIN STEP
13 HOLDER, L. MAIN STEP 50700MGZJ00 -
14 RUBBER PILLION STEP 50710KYJ900 -
15 BAR R PILLION STEP 50711KET600 BAR R PILLION STEP
16 BAR L PILLION STEP 50712KET600 BAR L PILLION STEP
17 PLATE PILL.ST. 50714KBA930 -
18 HOLDER, R. PILLION STEP 50715MGZJ00 -
19 HOLDER, L. PILLION STEP 50725MGZJ00 -
20 GROMMET, SPEAKER PANEL 64266MG9770 GROMMET, SPEAKER PANEL
21 BOLT, STEP LOWER PLATE 90115MBGD00 -
22 BOLT, SOCKET, 8X22 90116MGZJ00 -
23 WASHER, PLAIN, 5MM 90483MERD00 -
24 BOLT, CAP, 8X16 92501080160A -
25 WASHER PLAIN 6MM 9410106000 WASHER PLAIN 6MM
26 WASHER,PLAIN 8MM 9410208000 WASHER,PLAIN 8MM
27 PIN COTTER 16X15 9420116150 PIN COTTER 16X15
28 PIN COTTER 2.0X15 9420120150 PIN COTTER 2.0X15
29 PIN B, P STEP 9501582000 PIN B, P STEP
