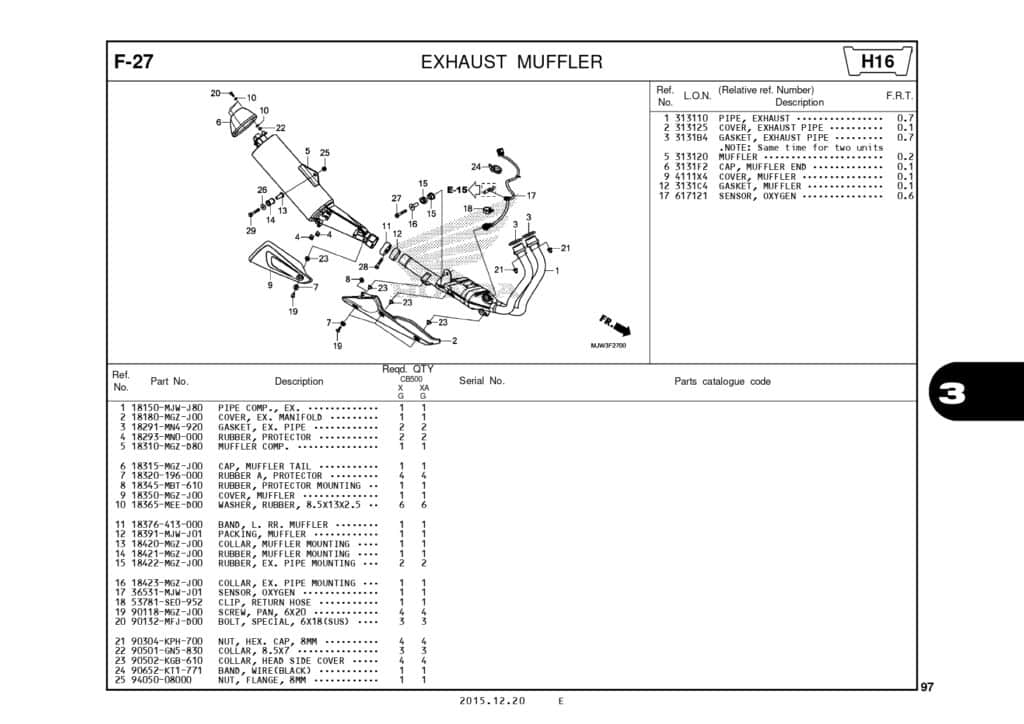

F-27 Exhaust Muffler – Katalog Suku Cadang Honda CB500X MJW
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
PIPE COMP., EX.
Part Number : 18150MJWJ80
2
COVER, EX. MANIFOLD
Part Number : 18180MGZJ00
3
GASKET, EX. PIPE
Part Number : 18291MN4920
4
RUBBER PROTECTOR
Part Number : 18293MN0000
5
MUFFLER COMP.
Part Number : 18310MGZD80
6
CAP, MUFFLER TAIL
Part Number : 18315MGZJ00
7
RUBBER A PROTECTOR
Part Number : 18320196000
8
RUBBER PROTECTOR MOUNT
Part Number : 18345MBT610
RUBBER PROTECTOR MOUNT
9
COVER, MUFFLER
Part Number : 18350MGZJ00
10
WASHER, RUBBER, 8.5X13X2.5
Part Number : 18365MEED00
WASHER, RUBBER, 8.5X13X2.5
11
BAND, L. RR. MUFFLER
Part Number : 18376413000
12
PACKING, MUFFLER
Part Number : 18391MJWJ01
13
COLLAR, MUFFLER MOUNTING
Part Number : 18420MGZJ00
COLLAR, MUFFLER MOUNTING
14
RUBBER, MUFFLER MOUNTING
Part Number : 18421MGZJ00
RUBBER, MUFFLER MOUNTING
15
RUBBER, EX. PIPE MOUNTING
Part Number : 18422MGZJ00
RUBBER, EX. PIPE MOUNTING
16
COLLAR, EX. PIPE MOUNTING
Part Number : 18423MGZJ00
COLLAR, EX. PIPE MOUNTING
17
SENSOR OXYGEN
Part Number : 36531MJWJ02
18
CLIP, RETURN HOSE
Part Number : 53781SE0952
19
SCREW PAN 6X20
Part Number : 90118MGZJ00
20
BOLT, SPECIAL, 6X18(SUS)
Part Number : 90132MFJD00
21
NUT HEX CAP,8MM
Part Number : 90304KPH700
NUT HEX CAP,8MM
22
COLLAR,8.5X7
Part Number : 90501GN5830
COLLAR,8.5X7
23
COLLAR HEAD SIDE COVER
Part Number : 90502KGB610
24
BAND, WIRE
Part Number : 90652KT1771
BAND, WIRE
25
NUT FLANGE 8MM
Part Number : 9405008000
NUT FLANGE 8MM
26
WASHER PLAIN 8MM
Part Number : 9410308000
WASHER PLAIN 8MM
27
BOLT FLANGE 8X50
Part Number : 957010805000
BOLT FLANGE 8X50
28
BOLT, FLANGE, 8X35(DR)
Part Number : 964000803504
29
BOLT, FLANGE, 8X50
Part Number : 964000805000
