Diagram Bagian

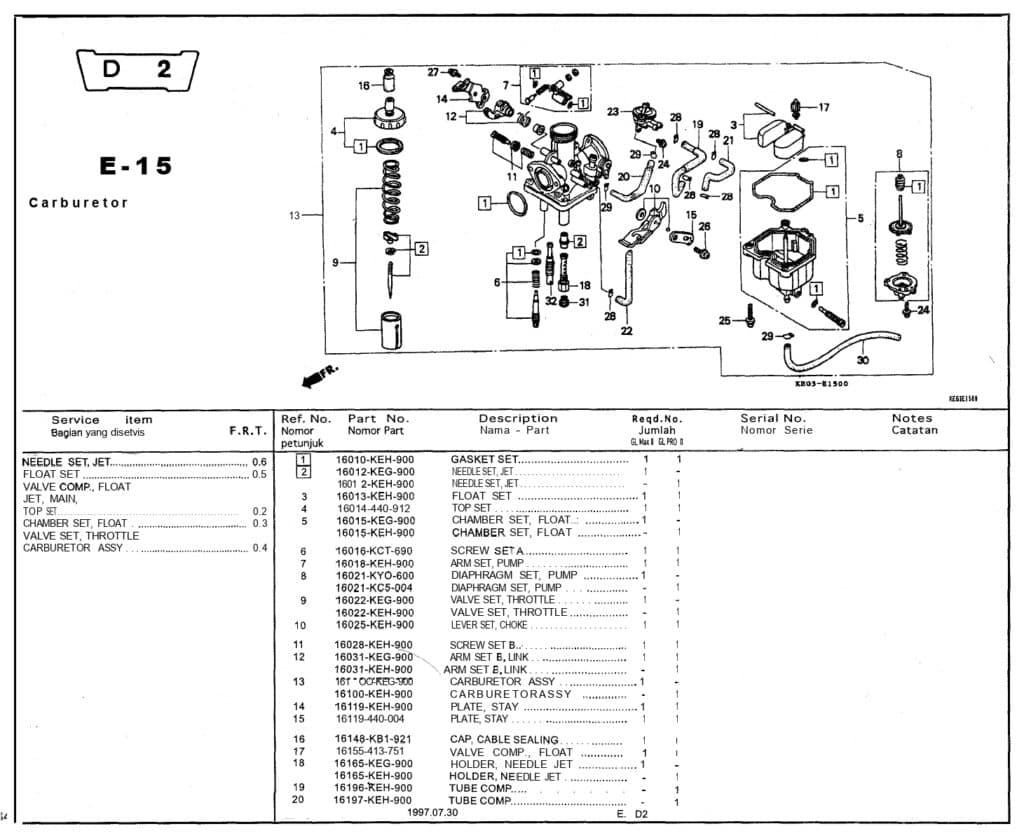

E-15 Carburetor – Katalog Suku Cadang Honda GL Pro Max
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
GASKET SET
Part Number : 16010KEH900
2
16012KEG900
Part Number : 16012KEG900
2
NEEDLE SET,JET LBL
Part Number : 16012KEH900
3
FLOAT SET LBL
Part Number : 16013KEH900
4
TOP SET
Part Number : 16014440912
5
16015KEG900
Part Number : 16015KEG900
5
16015KEH900
Part Number : 16015KEH900
6
SCREW SET A
Part Number : 16016KCT690
7
16018KEH900
Part Number : 16018KEH900
8
16021KY0600
Part Number : 16021KY0600
8
16021KC5004
Part Number : 16021KC5004
9
16022KEG900
Part Number : 16022KEG900
9
16022KEH900
Part Number : 16022KEH900
10
16025KEH900
Part Number : 16025KEH900
11
16028KEH900
Part Number : 16028KEH900
12
16031KEG900
Part Number : 16031KEG900
12
16031KEH900
Part Number : 16031KEH900
13
16100KEG900
Part Number : 16100KEG900
13
16100KEH900
Part Number : 16100KEH900
14
16119KEH900
Part Number : 16119KEH900
15
PLATE,STAY
Part Number : 16119440004
16
16148KB1921
Part Number : 16148KB1921
17
VALVE COMP,FLOAT LBL
Part Number : 16155413751
18
16165KEG900
Part Number : 16165KEG900
18
HOLDER,NEEDLE JET
Part Number : 16165KEH900
19
TUBE COMP
Part Number : 16196KEH900
20
16197KEH900
Part Number : 16197KEH900
21
16198KEH900
Part Number : 16198KEH900
22
16199KEH900
Part Number : 16199KEH900
23
16510KEH900
Part Number : 16510KEH900
24
938920401218
Part Number : 938920401218
25
938920401618
Part Number : 938920401618
26
SCREW WASHER 5X12
Part Number : 938920501218
SCREW WASHER 5X12
27
SCREW WASHER 5X14
Part Number : 938920501418
28
CLIP B8,TUBE
Part Number : 9500202089
CLIP B8,TUBE
29
CLIP,TUBE
Part Number : 9500202659
CLIP,TUBE
30
950053542050
Part Number : 950053542050
31
99101GHB105
Part Number : 99101GHB105
31
99101GHB108
Part Number : 99101GHB108
32
99104KEG900
Part Number : 99104KEG900
32
99103437038
Part Number : 99103437038
