Diagram Bagian

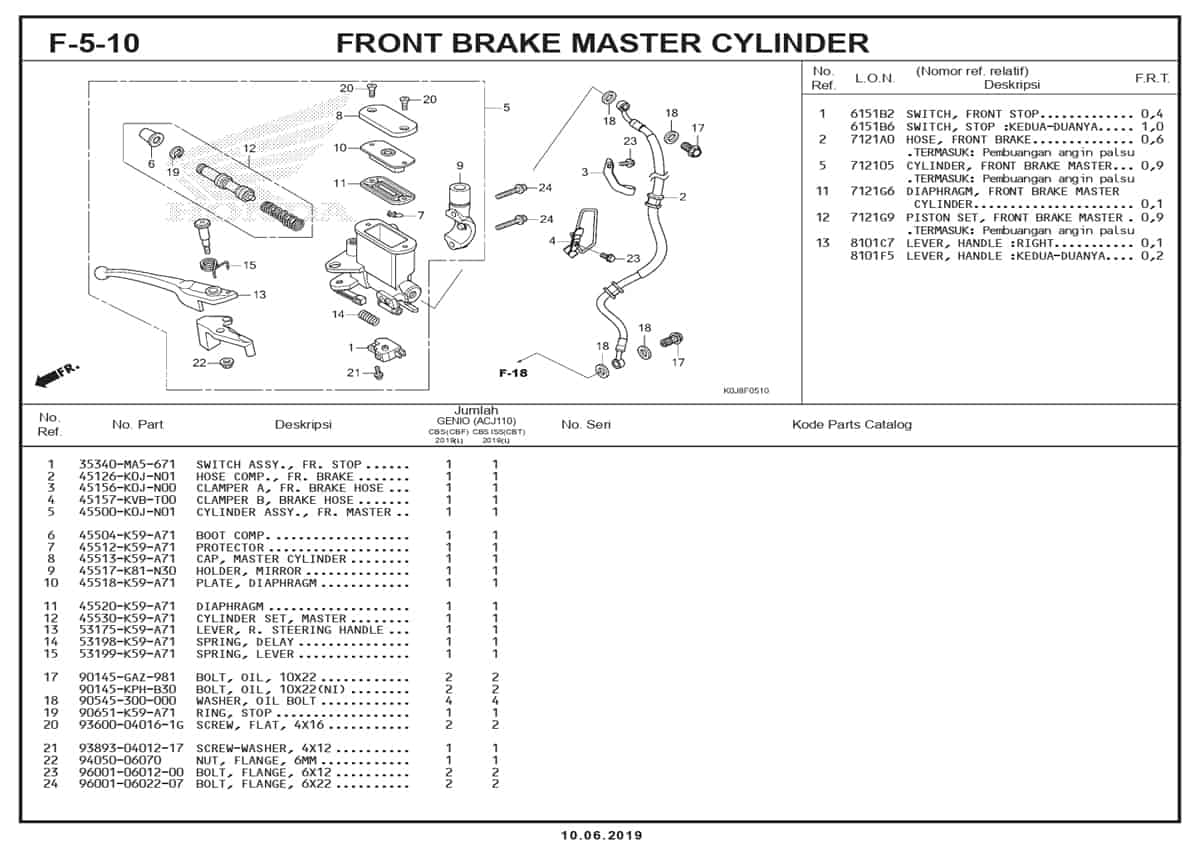

F5 – 10 – Front Brake Master Cylinder – Katalog Honda Genio
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Switch Assy FR Stop
Part Number : 35340MA5671
Switch Assy FR Stop
2
Hose Comp FR Brake
Part Number : 45126K0JN01
Hose Comp FR Brake
3
Clamper A FR Brake Hose
Part Number : 45156K0JN00
Clamper A FR Brake Hose
4
Clamper A FR Brake Hose
Part Number : 45157KVBT00
Clamper A FR Brake Hose
5
Cylinder Assy FR Master
Part Number : 45500K0JN01
Cylinder Assy FR Master
6
Boot Comp
Part Number : 45504K59A71
Boot Comp
7
Protector
Part Number : 45512K59A71
Protector
8
Cap Master Cylinder
Part Number : 45513K59A71
Cap Master Cylinder
9
Holder Mirror
Part Number : 45517K81N30
Holder Mirror
10
Plate Diaphragm
Part Number : 45518K59A71
Plate Diaphragm
11
Diaphragm
Part Number : 45520K59A71
Diaphragm
12
Cylinder Set Master
Part Number : 45530K59A71
Cylinder Set Master
13
Lever R Steering Handle
Part Number : 53175K59A71
Lever R Steering Handle
14
Spring Delay
Part Number : 53198K59A71
Spring Delay
15
Spring Lever
Part Number : 53199KVG910
Spring Lever
15
Spring Lever
Part Number : 53199K59A71
Spring Lever
17
Bolt Oil 10X22
Part Number : 90145GAZ981
Bolt Oil 10X22
17
Bolt Oil 10X22 (NISSIN)
Part Number : 90145KPHB30
Bolt Oil 10X22 (NISSIN)
18
Washer Oil Bolt
Part Number : 90545300000
Washer Oil Bolt
19
Ring Stop
Part Number : 90651K59A71
Ring Stop
20
Screw Flat 4X16
Part Number : 93600040161G
Screw Flat 4X16
21
Screw Washer 4X12
Part Number : 938930401217
Screw Washer 4X12
22
Nut Flange 6MM
Part Number : 9405006070
Nut Flange 6MM
23
Bolt Flange SH 6X12
Part Number : 960010601200
Bolt Flange SH 6X12
24
Bolt Flange 6X22
Part Number : 960010602207
Bolt Flange 6X22
24
Bolt Flange 6X22
Part Number : 960010602200
Bolt Flange 6X22
