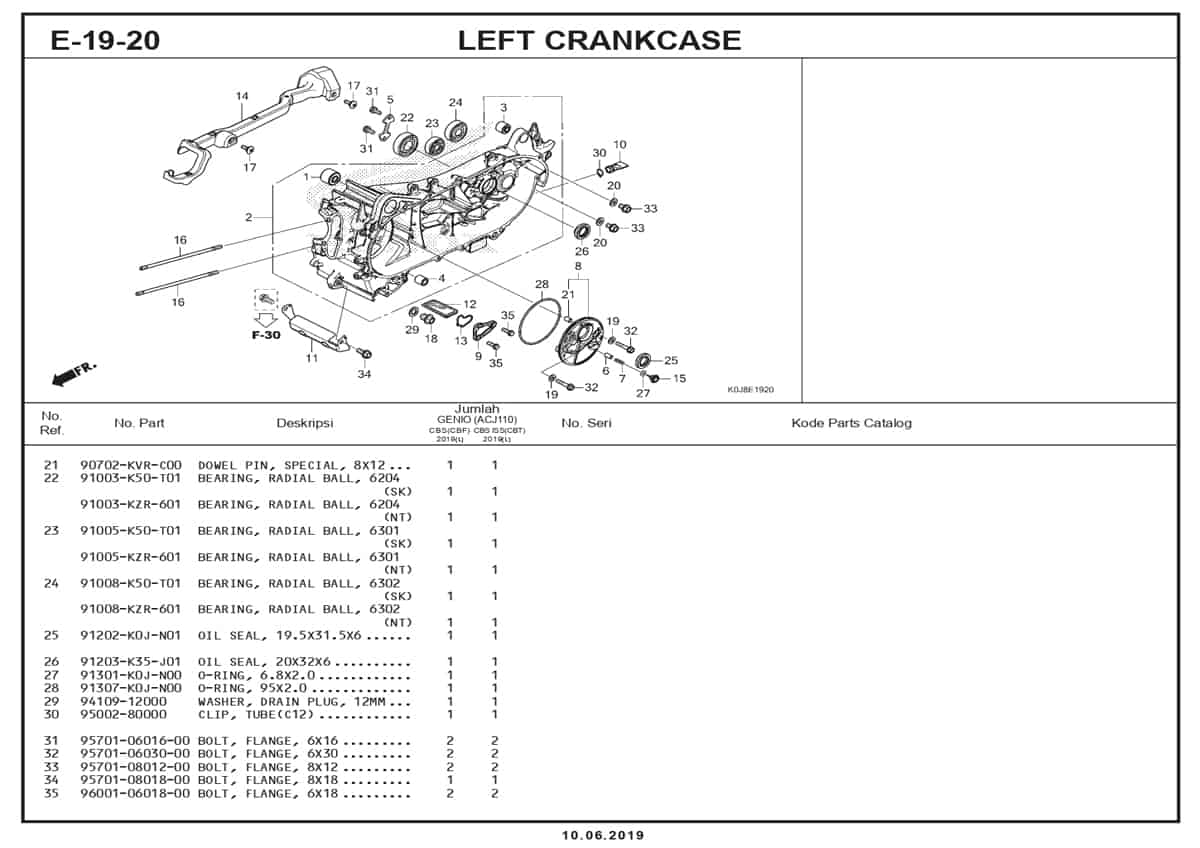

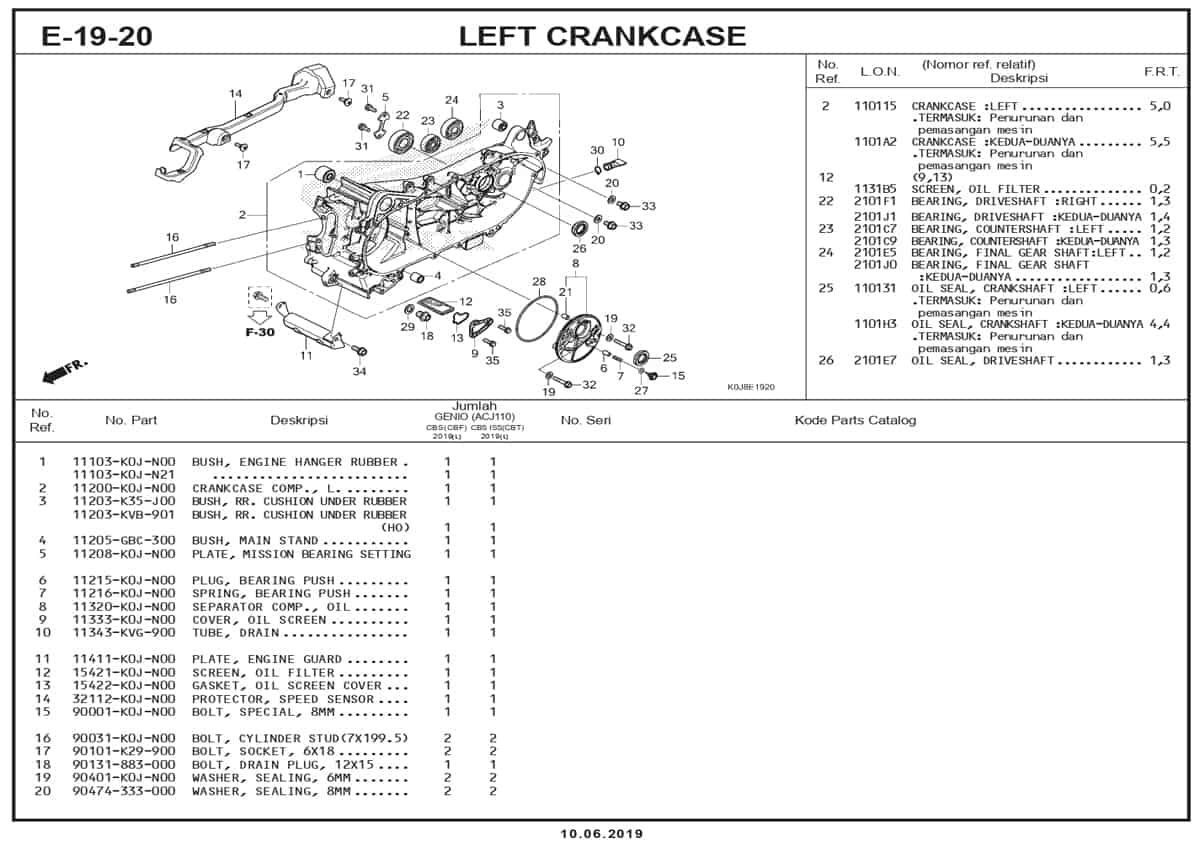

E19 – 20 – Left Crankcase – Katalog Honda Genio
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Rubber Bush Engine Hanger
Part Number : 11103K0JN00
Rubber Bush Engine Hanger
1
Rubber Bush Engine Hanger
Part Number : 11103K0JN21
Rubber Bush Engine Hanger
1
Rubber Bush Engine Hanger
Part Number : 11103KVB930
Rubber Bush Engine Hanger
2
Crank Case Comp Left
Part Number : 11200K0JN00
3
Bush RR Cushion Under Rubber
Part Number : 11203K35J01
Bush RR Cushion Under Rubber
3
Under Rubber Bush Rear
Part Number : 11203KVB901
Under Rubber Bush Rear
4
Bush Mainstand
Part Number : 11205GBC300
Bush Mainstand
5
Plate Mission Bearing Setting
Part Number : 11208K0JN00
Plate Mission Bearing Setting
6
Plug Bearing Push
Part Number : 11215K0JN00
Plug Bearing Push
7
Spring Bearing Push
Part Number : 11216K0JN00
Spring Bearing Push
8
Oil Separator Comp
Part Number : 11320K0JN00
Oil Separator Comp
9
Cover Oil Screen
Part Number : 11333K0JN00
Cover Oil Screen
10
Tube Drain
Part Number : 11343KVG900
Tube Drain
11
Plate Eng Guard
Part Number : 11411K0JN00
Plate Eng Guard
12
Screen Oil Filter
Part Number : 15421K0JN00
Screen Oil Filter
13
Gasket Oil Screen Cover
Part Number : 15422K0JN00
Gasket Oil Screen Cover
14
Protector Speed Sensor
Part Number : 32112K0JN00
Protector Speed Sensor
15
Bolt Special 8MM
Part Number : 90001K0JN00
Bolt Special 8MM
16
Bolt Stud Cylinder
Part Number : 90031K0JN00
Bolt Stud Cylinder
17
Bolt Socket 6X18
Part Number : 90101K29900
Bolt Socket 6X18
18
Bolt Drain Plug 12X15
Part Number : 90131883000
Bolt Drain Plug 12X15
19
Washer Sealing 6MM
Part Number : 90401K0JN00
Washer Sealing 6MM
20
Washer 8MM
Part Number : 90474333000
Washer 8MM
21
Pin Dowel Special 8X12
Part Number : 90702KVRC00
Pin Dowel Special 8X12
22
Bearing Radial Ball 6204
Part Number : 91003K2SN01
Bearing Radial Ball 6204
22
Bearing Radial Ball 6204
Part Number : 91003K50T01
Bearing Radial Ball 6204
22
Bearing Radial Ball 6204
Part Number : 91003KZR601
Bearing Radial Ball 6204
23
Bearing Radial Ball 6301
Part Number : 91005K50T01
Bearing Radial Ball 6301
23
Bearing Radial Ball 6301
Part Number : 91005KZR601
Bearing Radial Ball 6301
24
Bearing Radial Ball 6302
Part Number : 91008K50T01
Bearing Radial Ball 6302
24
Bearing Radial Ball 6302
Part Number : 91008KZR601
Bearing Radial Ball 6302
25
Oil Seal 19.5X31.5X6
Part Number : 91202K0JN01
Oil Seal 19.5X31.5X6
26
Oil Seal 20X32X6
Part Number : 91203K35J01
Oil Seal 20X32X6
26
Oil Seal 20X32X6
Part Number : 91203KWN902
Oil Seal 20X32X6
27
O-Ring 6.8X2.0
Part Number : 91301K0JN00
O-Ring 6.8X2.0
28
O-Ring 95X2.0
Part Number : 91307K0JN00
O-Ring 95X2.0
29
Washer Drain Plug 12MM
Part Number : 9410912000
Washer Drain Plug 12MM
30
Clip Tube (C12)
Part Number : 9500280000
Clip Tube (C12)
31
Bolt Flange 6X16
Part Number : 957010601600
Bolt Flange 6X16
32
Bolt Flange 6X30
Part Number : 957010603000
Bolt Flange 6X30
33
Bolt Flange 8X12
Part Number : 957010801200
Bolt Flange 8X12
34
Bolt Flange 8X18
Part Number : 957010801800
Bolt Flange 8X18
34
Bolt Flange 8X18
Part Number : 957010801801
Bolt Flange 8X18
35
Bolt Flange SH 6X18
Part Number : 960010601800
Bolt Flange SH 6X18
