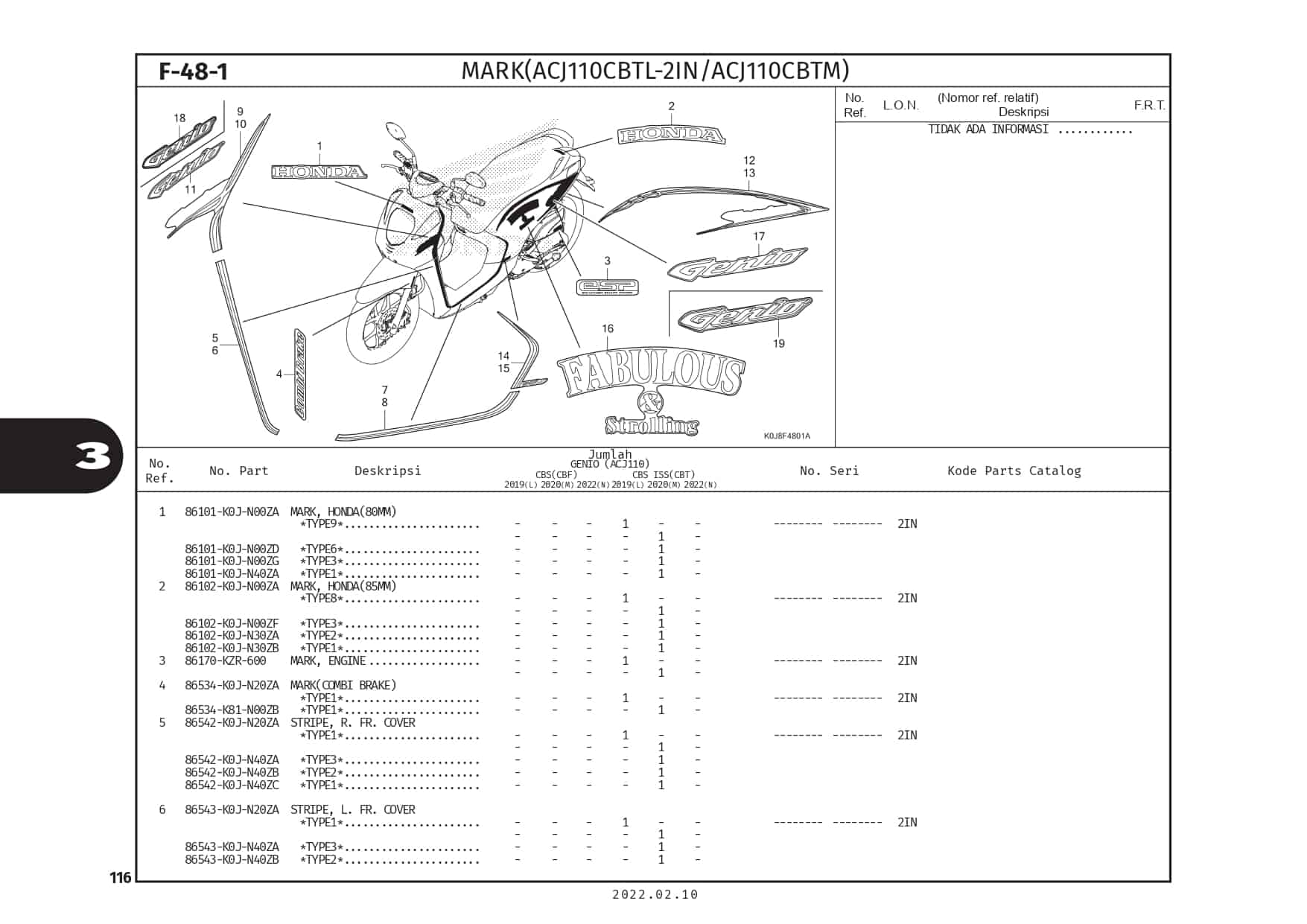

F-48-1 Mark – Katalog Honda Genio K0JN
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
MARK,HONDA 80MM TYPE 9
Part Number : 86101K0JN00ZA
MARK,HONDA 80MM TYPE 9
1
MARK,HONDA 80MM TYPE 6
Part Number : 86101K0JN00ZD
MARK,HONDA 80MM TYPE 6
1
MARK,HONDA 80MM TYPE 3
Part Number : 86101K0JN00ZG
MARK,HONDA 80MM TYPE 3
1
MARK,HONDA 80MM TYPE 1
Part Number : 86101K0JN40ZA
MARK,HONDA 80MM TYPE 1
2
MARK,HONDA 85MM TYPE 8
Part Number : 86102K0JN00ZA
MARK,HONDA 85MM TYPE 8
2
MARK,HONDA 85MM TYPE 3
Part Number : 86102K0JN00ZF
MARK,HONDA 85MM TYPE 3
2
MARK,HONDA 85MM TYPE 2
Part Number : 86102K0JN30ZA
MARK,HONDA 85MM TYPE 2
2
MARK,HONDA 85MM TYPE 1
Part Number : 86102K0JN30ZB
MARK,HONDA 85MM TYPE 1
3
MARK ENGINE
Part Number : 86170KZR600
MARK ENGINE
4
MARK,COMBI BRAKE TYPE 1
Part Number : 86534K0JN20ZA
MARK,COMBI BRAKE TYPE 1
4
MARK, COMBI BRAKE TYPE 1
Part Number : 86534K81N00ZB
MARK, COMBI BRAKE TYPE 1
5
STRP,R FRONT CVR TYP 1
Part Number : 86542K0JN20ZA
STRP,R FRONT CVR TYP 1
5
STRIPE,R FRONT COVER TYPE 3
Part Number : 86542K0JN40ZA
STRIPE,R FRONT COVER TYPE 3
5
STRIPE,R FRONT COVER TYPE 2
Part Number : 86542K0JN40ZB
STRIPE,R FRONT COVER TYPE 2
5
STRIPE,R FRONT COVER TYPE 1
Part Number : 86542K0JN40ZC
STRIPE,R FRONT COVER TYPE 1
5
Stripe R FR Cover Type 1
Part Number : 86542K0JN90ZC
Stripe R FR Cover Type 1
5
Stripe R FR Cover Type 2
Part Number : 86542K0JN90ZB
Stripe R FR Cover Type 2
5
Stripe R FR Cover Type 3
Part Number : 86542K0JN90ZA
Stripe R FR Cover Type 3
6
STRP,L FRONT CVR TYP 1
Part Number : 86543K0JN20ZA
STRP,L FRONT CVR TYP 1
6
STRIPE,L FRONT COVER TYPE 3
Part Number : 86543K0JN40ZA
STRIPE,L FRONT COVER TYPE 3
6
STRIPE,L FRONT COVER TYPE 2
Part Number : 86543K0JN40ZB
STRIPE,L FRONT COVER TYPE 2
6
STRIPE,L FRONT COVER TYPE 1
Part Number : 86543K0JN40ZC
STRIPE,L FRONT COVER TYPE 1
6
Stripe L FR Cover Type 1
Part Number : 86543K0JN90ZC
Stripe L FR Cover Type 1
6
Stripe L FR Cover Type 2
Part Number : 86543K0JN90ZB
Stripe L FR Cover Type 2
6
Stripe L FR Cover Type 3
Part Number : 86543K0JN90ZA
Stripe L FR Cover Type 3
7
STRP,R UNDR SIDE CVR TYP 1
Part Number : 86546K0JN20ZA
STRP,R UNDR SIDE CVR TYP 1
7
STRIPE,R UNDER SIDE COVER TYPE 3
Part Number : 86546K0JN40ZA
STRIPE,R UNDER SIDE COVER TYPE 3
7
STRIPE,R UNDER SIDE COVER TYPE 2
Part Number : 86546K0JN40ZB
STRIPE,R UNDER SIDE COVER TYPE 2
7
STRIPE,R UNDER SIDE COVER TYPE 1
Part Number : 86546K0JN40ZC
STRIPE,R UNDER SIDE COVER TYPE 1
7
Stripe R Under Side Cover Type 1
Part Number : 86546K0JN90ZC
Stripe R Under Side Cover Type 1
7
Stripe R Under Side Cover Type 2
Part Number : 86546K0JN90ZB
Stripe R Under Side Cover Type 2
7
Stripe R Under Side Cover Type 3
Part Number : 86546K0JN90ZA
Stripe R Under Side Cover Type 3
8
STRP,L UNDR SIDE CVR TYP 1
Part Number : 86547K0JN20ZA
STRP,L UNDR SIDE CVR TYP 1
8
STRIPE,L UNDER SIDE COVER TYPE 3
Part Number : 86547K0JN40ZA
STRIPE,L UNDER SIDE COVER TYPE 3
8
STRIPE,L UNDER SIDE COVER TYPE 2
Part Number : 86547K0JN40ZB
STRIPE,L UNDER SIDE COVER TYPE 2
8
STRIPE,L UNDER SIDE COVER TYPE 1
Part Number : 86547K0JN40ZC
STRIPE,L UNDER SIDE COVER TYPE 1
8
Stripe L Under Side Cover Type 1
Part Number : 86547K0JN90ZC
Stripe L Under Side Cover Type 1
8
Stripe L Under Side Cover Type 2
Part Number : 86547K0JN90ZB
Stripe L Under Side Cover Type 2
8
Stripe L Under Side Cover Type 3
Part Number : 86547K0JN90ZA
Stripe L Under Side Cover Type 3
9
STRP,R FR TP CVR A TYP 1
Part Number : 86641K0JN20ZA
STRP,R FR TP CVR A TYP 1
9
STRIPE,R FR TOP COVER TYPE 3
Part Number : 86641K0JN40ZA
STRIPE,R FR TOP COVER TYPE 3
9
STRIPE,R FR TOP COVER TYPE 2
Part Number : 86641K0JN40ZB
STRIPE,R FR TOP COVER TYPE 2
9
STRIPE,R FR TOP COVER TYPE 1
Part Number : 86641K0JN40ZC
STRIPE,R FR TOP COVER TYPE 1
9
Stripe R FR Top Cover Type 1
Part Number : 86641K0JN90ZC
Stripe R FR Top Cover Type 1
9
STRP,L FR TP CVR A TYP 1
Part Number : 86642K0JN20ZA
STRP,L FR TP CVR A TYP 1
9
Stripe R FR Top Cover Type 2
Part Number : 86641K0JN90ZB
Stripe R FR Top Cover Type 2
9
Stripe R FR Top Cover Type 3
Part Number : 86641K0JN90ZA
Stripe R FR Top Cover Type 3
10
86642K0JN40ZA
Part Number : 86642K0JN40ZA
10
86642K0JN40ZB
Part Number : 86642K0JN40ZB
10
STRIPE,L FR TOP COVER TYPE 1
Part Number : 86642K0JN40ZC
STRIPE,L FR TOP COVER TYPE 1
10
Stripe L FR Top Cover Type 1
Part Number : 86642K0JN90ZC
Stripe L FR Top Cover Type 1
10
Stripe L FR Top Cover Type 2
Part Number : 86642K0JN90ZB
Stripe L FR Top Cover Type 2
10
Stripe L FR Top Cover Type 3
Part Number : 86642K0JN90ZA
Stripe L FR Top Cover Type 3
11
MARK,GENIO FR TYPE 1
Part Number : 86645K0JN20ZA
MARK,GENIO FR TYPE 1
12
STRP,A R BDY CVR TYP 1
Part Number : 86831K0JN20ZA
STRP,A R BDY CVR TYP 1
12
86831K0JN40ZA
Part Number : 86831K0JN40ZA
12
86831K0JN40ZB
Part Number : 86831K0JN40ZB
12
STRIPE,A R BODY COVER TYPE 1
Part Number : 86831K0JN40ZC
STRIPE,A R BODY COVER TYPE 1
12
Stripe R Body Cover Type 1
Part Number : 86831K0JN90ZC
Stripe R Body Cover Type 1
12
Stripe R Body Cover Type 2
Part Number : 86831K0JN90ZB
Stripe R Body Cover Type 2
12
Stripe R Body Cover Type 3
Part Number : 86831K0JN90ZA
Stripe R Body Cover Type 3
13
STRP,A L BDY CVR TYP 1
Part Number : 86832K0JN20ZA
STRP,A L BDY CVR TYP 1
13
86832K0JN40ZA
Part Number : 86832K0JN40ZA
13
86832K0JN40ZB
Part Number : 86832K0JN40ZB
13
STRIPE,A L BODY COVER TYPE 1
Part Number : 86832K0JN40ZC
STRIPE,A L BODY COVER TYPE 1
13
Stripe L Body Cover Type 3
Part Number : 86832K0JN90ZA
Stripe L Body Cover Type 3
13
Stripe L Body Cover Type 1
Part Number : 86832K0JN90ZC
Stripe L Body Cover Type 1
13
Stripe L Body Cover Type 2
Part Number : 86832K0JN90ZB
Stripe L Body Cover Type 2
14
STRP,B R BDY CVR TYP 1
Part Number : 86833K0JN20ZA
STRP,B R BDY CVR TYP 1
14
STRIPE,B R BODY COVER TYPE 3
Part Number : 86833K0JN40ZA
STRIPE,B R BODY COVER TYPE 3
14
STRIPE,B R BODY COVER TYPE 2
Part Number : 86833K0JN40ZB
STRIPE,B R BODY COVER TYPE 2
14
STRIPE,B R BODY COVER TYPE 1
Part Number : 86833K0JN40ZC
STRIPE,B R BODY COVER TYPE 1
15
STRP,B L BDY CVR TYP 1
Part Number : 86834K0JN20ZA
STRP,B L BDY CVR TYP 1
15
STRIPE,B L BODY COVER TYPE 3
Part Number : 86834K0JN40ZA
STRIPE,B L BODY COVER TYPE 3
15
STRIPE,B L BODY COVER TYPE 2
Part Number : 86834K0JN40ZB
STRIPE,B L BODY COVER TYPE 2
15
STRIPE,B L BODY COVER TYPE 1
Part Number : 86834K0JN40ZC
STRIPE,B L BODY COVER TYPE 1
16
MARK,BODY COVER A TYPE 1
Part Number : 86835K0JN20ZA
MARK,BODY COVER A TYPE 1
16
MARK,BODY COVER TYPE 3
Part Number : 86835K0JN40ZA
MARK,BODY COVER TYPE 3
16
MARK,BODY COVER TYPE 2
Part Number : 86835K0JN40ZB
MARK,BODY COVER TYPE 2
16
MARK,BODY COVER TYPE 1
Part Number : 86835K0JN40ZC
MARK,BODY COVER TYPE 1
17
MARK,GENIO SIDE TYPE 1
Part Number : 86837K0JN20ZA
18
MARK, GENIO FR TYPE 4
Part Number : 86645K0JN40ZA
MARK, GENIO FR TYPE 4
18
MARK, GENIO FR TYPE 3
Part Number : 86645K0JN40ZB
MARK, GENIO FR TYPE 3
18
MARK, GENIO FR TYPE 2
Part Number : 86645K0JN40ZC
MARK, GENIO FR TYPE 2
18
MARK, GENIO FR TYPE 1
Part Number : 86645K0JN40ZD
MARK, GENIO FR TYPE 1
19
MARK,GENIO SIDE TYPE 4
Part Number : 86837K0JN40ZA
MARK,GENIO SIDE TYPE 4
19
MARK,GENIO SIDE TYPE 3
Part Number : 86837K0JN40ZB
MARK,GENIO SIDE TYPE 3
19
MARK,GENIO SIDE TYPE 2
Part Number : 86837K0JN40ZC
MARK,GENIO SIDE TYPE 2
19
MARK,GENIO SIDE TYPE 1
Part Number : 86837K0JN40ZD
MARK,GENIO SIDE TYPE 1
