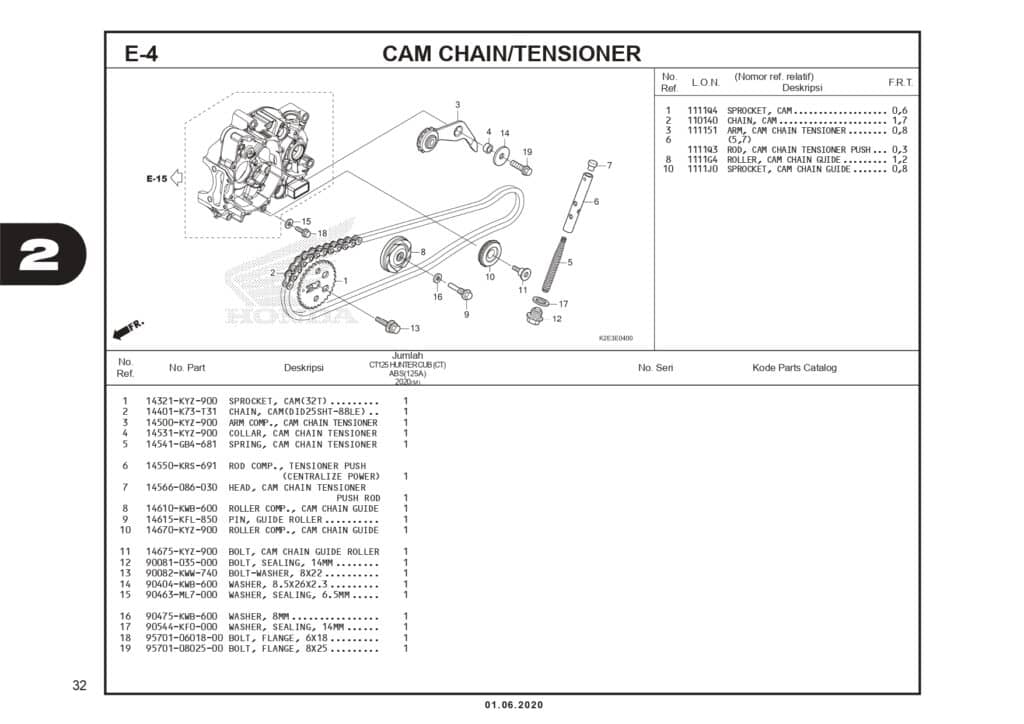

E-4 Cam Chain Tensioner – Katalog Suku Cadang Honda CT 125 Hunter Cub
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SPROCKET CAM 32T
Part Number : 14321KYZ900
SPROCKET CAM 32T
2
CHAIN CAM DID25SH
Part Number : 14401K73T31
3
ARM COMP CAM CHAIN
Part Number : 14500KYZ900
ARM COMP CAM CHAIN
4
COLLAR CAMCHAIN TENSIONER
Part Number : 14531KYZ900
COLLAR CAMCHAIN TENSIONER
5
SPRING, CAM CHAIN TENSIONR
Part Number : 14541GB4681
6
ROD COMP., TENSIONER PUSH
Part Number : 14550KRS691
ROD COMP., TENSIONER PUSH
7
HEAD TENSIONER
Part Number : 14566086031
HEAD TENSIONER
8
ROLLER CAM CHAIN GUIDE
Part Number : 14610KWB600
ROLLER CAM CHAIN GUIDE
9
PIN, GUIDE ROLLER
Part Number : 14615KFL850
10
Roller Comp Cam Chain
Part Number : 14670KYZ901
Roller Comp Cam Chain
11
BOLT CAMCHAIN GUIDE ROLL
Part Number : 14675KYZ900
BOLT CAMCHAIN GUIDE ROLL
12
BOLT SEALING 14MM
Part Number : 90081035000
BOLT SEALING 14MM
13
BOLT WASHER 8X22
Part Number : 90082KWW740
BOLT WASHER 8X22
14
WASHER 8.5X26X2.3
Part Number : 90404KWB600
WASHER 8.5X26X2.3
15
WASHER SEALING 6.5MM
Part Number : 90463ML7000
WASHER SEALING 6.5MM
16
WASHER 8MM
Part Number : 90475KWB600
WASHER 8MM
17
WASHER SEALING 14MM
Part Number : 90544KF0000
WASHER SEALING 14MM
18
BOLT FLANGE 6X18
Part Number : 957010601801
BOLT FLANGE 6X18
19
BOLT FLANGE 8X25
Part Number : 957010802500
BOLT FLANGE 8X25
