Diagram Bagian

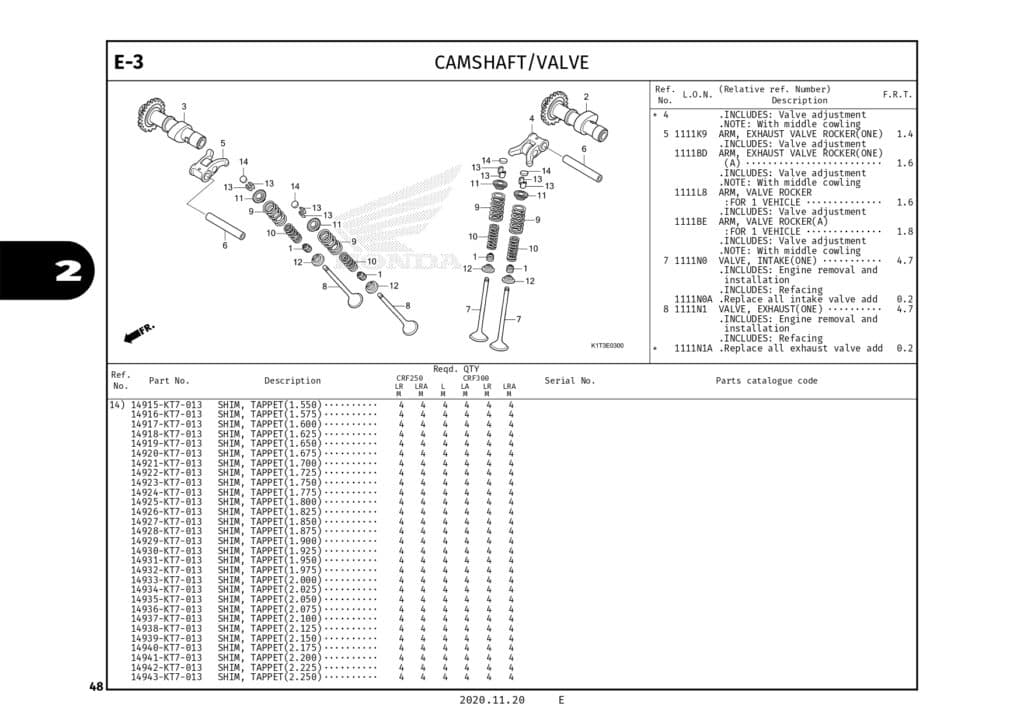

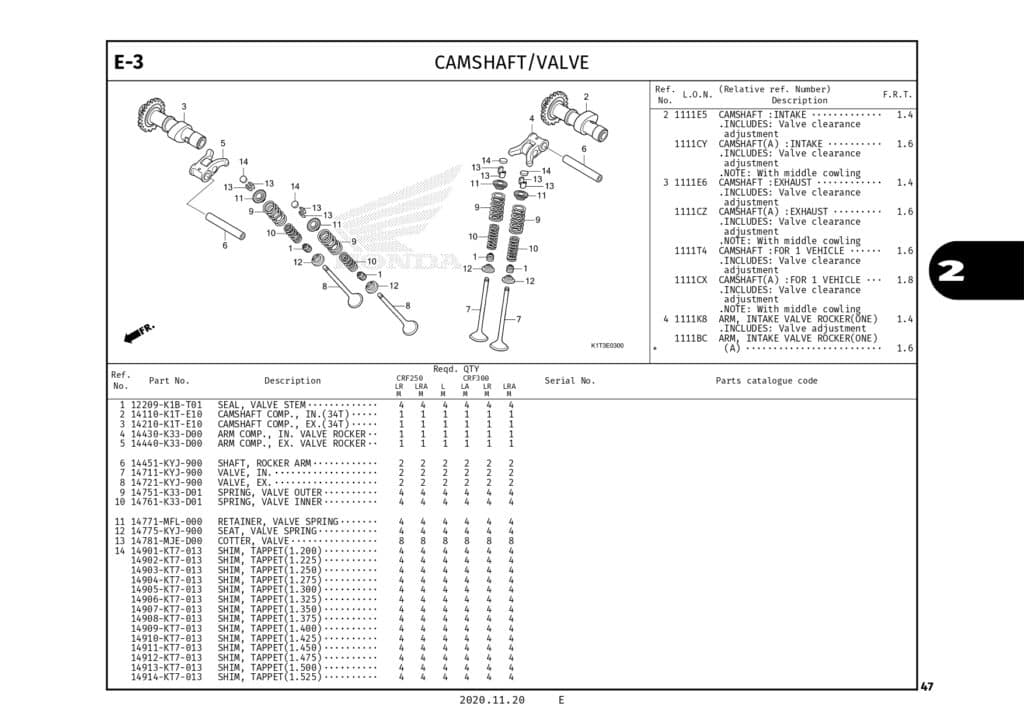

E-3 Campsaft Valve – Katalog Suku Cadang Honda CRF 250 Rally
Technical Diagram Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SEAL VALVE STEM
Part Number : 12209K1BT01
2
CAM SHAFT COMP IN
Part Number : 14110K1TE10
3
CAM SHAFT COMP EX
Part Number : 14210K1TE10
4
ARM COMP IN VALVE ROCKER
Part Number : 14430K33D00
5
ARM COMP EX VALVE ROCKER
Part Number : 14440K33D00
6
SHAFT,ROCKER ARM
Part Number : 14451KYJ900
7
VALVE,INLET
Part Number : 14711KYJ900
8
VALVE,EXHAUST
Part Number : 14721KYJ900
9
SPRING VALVE OUTER
Part Number : 14751K33D01
10
SPRING VALVE INNER
Part Number : 14761K33D01
11
14771K45NL0
Part Number : 14771MFL000
14771K45NL0
11
Retainer Valve SPG
Part Number : 14771K45NL0
Retainer Valve SPG
12
SEAT,VALVE SPG
Part Number : 14775KYJ900
13
COTTER, VALVE
Part Number : 14781MJED00
14
SHIM,TAPPET (1.200)
Part Number : 14901KT7013
SHIM,TAPPET (1.200)
14
SHIM,TAPPET (1.225)
Part Number : 14902KT7013
SHIM,TAPPET (1.225)
14
SHIM,TAPPET (1.250)
Part Number : 14903KT7013
SHIM,TAPPET (1.250)
14
SHIM,TAPPET (1.275)
Part Number : 14904KT7013
SHIM,TAPPET (1.275)
14
SHIM,TAPPET (1.300)
Part Number : 14905KT7013
SHIM,TAPPET (1.300)
14
SHIM,TAPPET (1.325)
Part Number : 14906KT7013
SHIM,TAPPET (1.325)
14
SHIM,TAPPET (1.350)
Part Number : 14907KT7013
SHIM,TAPPET (1.350)
14
SHIM,TAPPET (1.375)
Part Number : 14908KT7013
SHIM,TAPPET (1.375)
14
SHIM,TAPPET (1.400)
Part Number : 14909KT7013
SHIM,TAPPET (1.400)
14
SHIM,TAPPET (1.425)
Part Number : 14910KT7013
SHIM,TAPPET (1.425)
14
SHIM,TAPPET (1.450)
Part Number : 14911KT7013
SHIM,TAPPET (1.450)
14
SHIM,TAPPET (1.475)
Part Number : 14912KT7013
SHIM,TAPPET (1.475)
14
SHIM,TAPPET (1.500)
Part Number : 14913KT7013
SHIM,TAPPET (1.500)
14
SHIM,TAPPET (1.525)
Part Number : 14914KT7013
SHIM,TAPPET (1.525)
14
SHIM,TAPPET (1.550)
Part Number : 14915KT7013
SHIM,TAPPET (1.550)
14
SHIM,TAPPET (1.575)
Part Number : 14916KT7013
SHIM,TAPPET (1.575)
14
SHIM,TAPPET (1.600)
Part Number : 14917KT7013
SHIM,TAPPET (1.600)
14
SHIM,TAPPET (1.625)
Part Number : 14918KT7013
SHIM,TAPPET (1.625)
14
SHIM,TAPPET (1.650)
Part Number : 14919KT7013
SHIM,TAPPET (1.650)
14
SHIM,TAPPET (1.675)
Part Number : 14920KT7013
SHIM,TAPPET (1.675)
14
SHIM,TAPPET (1.700)
Part Number : 14921KT7013
SHIM,TAPPET (1.700)
14
SHIM,TAPPET (1.725)
Part Number : 14922KT7013
SHIM,TAPPET (1.725)
14
SHIM,TAPPET (1.750)
Part Number : 14923KT7013
SHIM,TAPPET (1.750)
14
SHIM,TAPPET (1.775)
Part Number : 14924KT7013
SHIM,TAPPET (1.775)
14
SHIM,TAPPET (1.800)
Part Number : 14925KT7013
SHIM,TAPPET (1.800)
14
SHIM,TAPPET (1.825)
Part Number : 14926KT7013
SHIM,TAPPET (1.825)
14
SHIM,TAPPET (1.850)
Part Number : 14927KT7013
SHIM,TAPPET (1.850)
14
SHIM,TAPPET (1.875)
Part Number : 14928KT7013
SHIM,TAPPET (1.875)
14
SHIM,TAPPET (1.900)
Part Number : 14929KT7013
SHIM,TAPPET (1.900)
14
SHIM,TAPPET (1.925)
Part Number : 14930KT7013
SHIM,TAPPET (1.925)
14
SHIM,TAPPET (1.950)
Part Number : 14931KT7013
SHIM,TAPPET (1.950)
14
SHIM,TAPPET (1.975)
Part Number : 14932KT7013
SHIM,TAPPET (1.975)
14
SHIM,TAPPET (2.000)
Part Number : 14933KT7013
SHIM,TAPPET (2.000)
14
SHIM,TAPPET (2.025)
Part Number : 14934KT7013
SHIM,TAPPET (2.025)
14
SHIM,TAPPET (2.050)
Part Number : 14935KT7013
SHIM,TAPPET (2.050)
14
SHIM,TAPPET (2.075)
Part Number : 14936KT7013
SHIM,TAPPET (2.075)
14
SHIM,TAPPET (2.100)
Part Number : 14937KT7013
SHIM,TAPPET (2.100)
14
SHIM,TAPPET (2.125)
Part Number : 14938KT7013
SHIM,TAPPET (2.125)
14
SHIM,TAPPET (2.150)
Part Number : 14939KT7013
SHIM,TAPPET (2.150)
14
SHIM,TAPPET (2.175)
Part Number : 14940KT7013
SHIM,TAPPET (2.175)
14
SHIM,TAPPET (2.200)
Part Number : 14941KT7013
SHIM,TAPPET (2.200)
14
SHIM,TAPPET (2.225)
Part Number : 14942KT7013
SHIM,TAPPET (2.225)
14
SHIM,TAPPET (2.250)
Part Number : 14943KT7013
SHIM,TAPPET (2.250)
14
SHIM,TAPPET (2.275)
Part Number : 14944KT7013
SHIM,TAPPET (2.275)
14
SHIM,TAPPET (2.300)
Part Number : 14945KT7013
SHIM,TAPPET (2.300)
14
SHIM,TAPPET (2.325)
Part Number : 14946KT7013
SHIM,TAPPET (2.325)
14
SHIM,TAPPET (2.350)
Part Number : 14947KT7013
SHIM,TAPPET (2.350)
14
SHIM,TAPPET (2.375)
Part Number : 14948KT7013
SHIM,TAPPET (2.375)
14
SHIM,TAPPET (2.400)
Part Number : 14949KT7013
SHIM,TAPPET (2.400)
14
SHIM,TAPPET (2.425)
Part Number : 14950KT7013
SHIM,TAPPET (2.425)
14
SHIM,TAPPET (2.450)
Part Number : 14951KT7013
SHIM,TAPPET (2.450)
14
SHIM,TAPPET (2.475)
Part Number : 14952KT7013
SHIM,TAPPET (2.475)
14
SHIM,TAPPET (2.500)
Part Number : 14953KT7013
SHIM,TAPPET (2.500)
14
SHIM,TAPPET (2.525)
Part Number : 14954KT7013
SHIM,TAPPET (2.525)
14
SHIM,TAPPET (2.550)
Part Number : 14955KT7013
SHIM,TAPPET (2.550)
14
SHIM,TAPPET (2.575)
Part Number : 14956KT7013
SHIM,TAPPET (2.575)
14
SHIM,TAPPET (2.600)
Part Number : 14957KT7013
SHIM,TAPPET (2.600)
14
SHIM,TAPPET (2.625)
Part Number : 14958KT7013
SHIM,TAPPET (2.625)
14
SHIM,TAPPET (2.650)
Part Number : 14959KT7013
SHIM,TAPPET (2.650)
14
SHIM,TAPPET (2.675)
Part Number : 14960KT7013
SHIM,TAPPET (2.675)
14
SHIM,TAPPET (2.700)
Part Number : 14961KT7013
SHIM,TAPPET (2.700)
14
SHIM,TAPPET (2.725)
Part Number : 14962KT7013
SHIM,TAPPET (2.725)
14
SHIM,TAPPET (2.750)
Part Number : 14963KT7013
SHIM,TAPPET (2.750)
14
SHIM,TAPPET (2.775)
Part Number : 14964KT7013
SHIM,TAPPET (2.775)
14
SHIM,TAPPET (2.800)
Part Number : 14965KT7013
SHIM,TAPPET (2.800)
14
SHIM,TAPPET (2.825)
Part Number : 14966KT7013
SHIM,TAPPET (2.825)
14
SHIM,TAPPET (2.850)
Part Number : 14967KT7013
SHIM,TAPPET (2.850)
14
SHIM,TAPPET (2.875)
Part Number : 14968KT7013
SHIM,TAPPET (2.875)
14
SHIM,TAPPET (2.900)
Part Number : 14969KT7013
SHIM,TAPPET (2.900)
