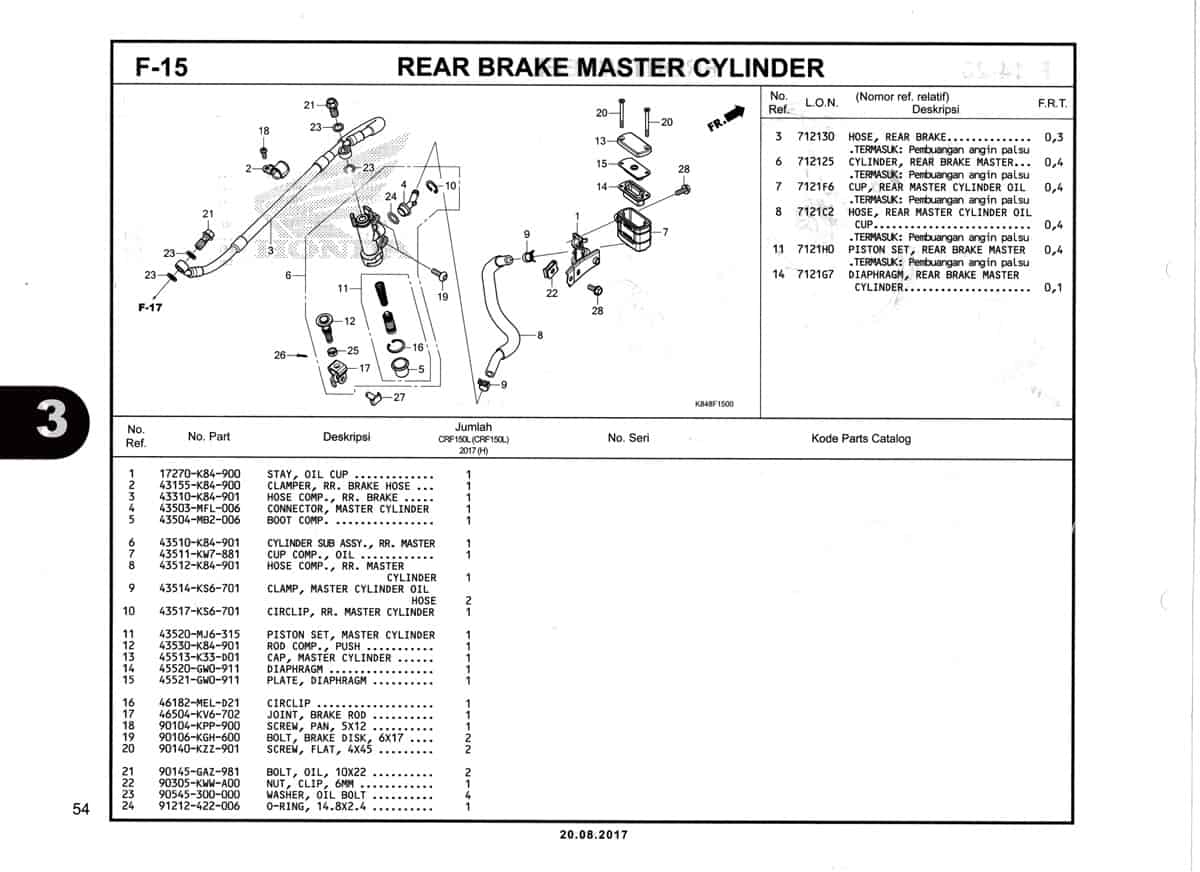

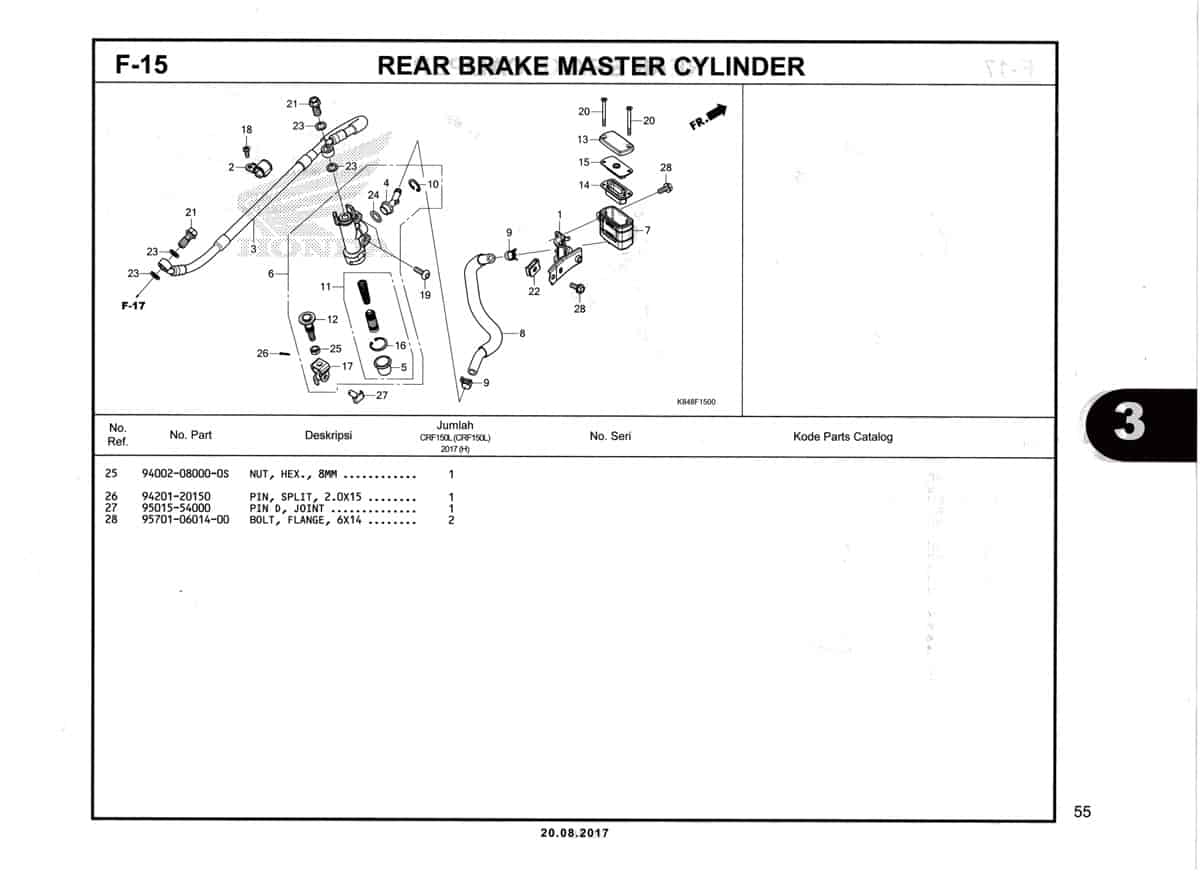

F15 – Rear Brake Master Cylinder – Katalog Honda CRF 150L
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Stay Oil Cup
Part Number : 17270K84900
Stay Oil Cup
2
Clamper RR Brake Hose
Part Number : 43155K84900
Clamper RR Brake Hose
3
Hose Comp RR Brake
Part Number : 43310K84901
Hose Comp RR Brake
4
Connector Master Cylinder
Part Number : 43503MFL006
Connector Master Cylinder
5
Boot Comp
Part Number : 43504MB2006
Boot Comp
6
Cylinder Sub Assy RR Master
Part Number : 43510K84901
Cylinder Sub Assy RR Master
7
Cup Comp Oil
Part Number : 43511KW7881
Cup Comp Oil
8
Hose Comp RR Master
Part Number : 43512K84901
Hose Comp RR Master
9
Clamp Master Cylinder Oil
Part Number : 43514KS6701
Clamp Master Cylinder Oil
10
Circlip RR Master Cylinder
Part Number : 43517KS6701
Circlip RR Master Cylinder
11
Piston Cylinder
Part Number : 43520MJ6315
Piston Cylinder
12
Rod Comp Push
Part Number : 43530K84901
Rod Comp Push
13
Cap Master Cylinder
Part Number : 45513K33D01
Cap Master Cylinder
14
Diaphragm
Part Number : 45520GW0911
Diaphragm
15
Plate Diaphragm
Part Number : 45521GW0911
Plate Diaphragm
16
Circlip M/C
Part Number : 46182MELD21
Circlip M/C
17
Joint Brake Rod
Part Number : 46504KV6702
Joint Brake Rod
18
Screw Pan 5X16
Part Number : 90104KPP900
Screw Pan 5X16
19
Bolt Brake Disk 6X17
Part Number : 90106KGH600
Bolt Brake Disk 6X17
20
Screw Flat 4X45
Part Number : 90140KZZ901
Screw Flat 4X45
21
Bolt Oil 10X22
Part Number : 90145GAZ981
Bolt Oil 10X22
22
Nut Clip 6MM
Part Number : 90305KWWA00
Nut Clip 6MM
23
Washer Oil Bolt
Part Number : 90545300000
Washer Oil Bolt
24
O-Ring 14.8X2.4
Part Number : 91212422006
O-Ring 14.8X2.4
25
Nut Hex 8MM
Part Number : 94002080000S
Nut Hex 8MM
26
Pin Cotter 2.0X15
Part Number : 9420120150
Pin Cotter 2.0X15
27
Pin D Joint
Part Number : 9501554000
Pin D Joint
28
Bolt Flange 6X14
Part Number : 957010601400
Bolt Flange 6X14
