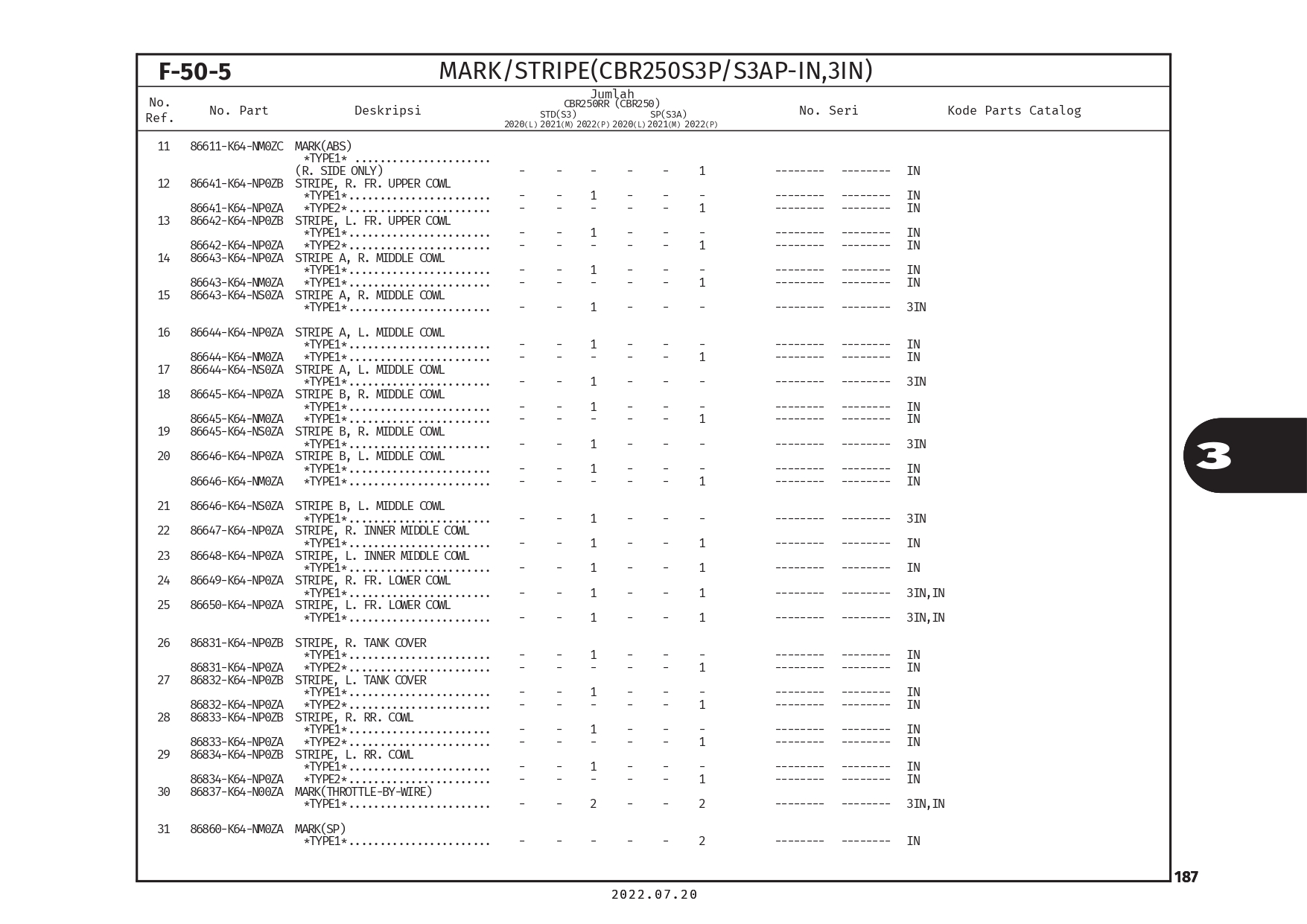

F-50-5 Mark Stripe – Katalog Honda CBR 250RR K64N
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
KIT,WHEEL STRIPE R
Part Number : 42870K64NP0ZA
KIT,WHEEL STRIPE R
2
KIT,WHEEL STRIPE L
Part Number : 42880K64NP0ZA
KIT,WHEEL STRIPE L
3
MARK,HONDA 70MM TYPE 1
Part Number : 86101K64N00ZA
MARK,HONDA 70MM TYPE 1
4
MARK,HONDA 70MM TYPE 1
Part Number : 86102K64N00ZA
MARK,HONDA 70MM TYPE 1
5
MARK A,HONDA R UNDER COWL TYPE 1
Part Number : 86103K64NP0ZB
MARK A,HONDA R UNDER COWL TYPE 1
5
MARK A,HONDA R UNDER COWL TYPE 2
Part Number : 86103K64NP0ZE
MARK A,HONDA R UNDER COWL TYPE 2
6
MARK A,HONDA L UNDER COWL TYPE 1
Part Number : 86104K64NP0ZB
MARK A,HONDA L UNDER COWL TYPE 1
6
MARK A,HONDA L UNDER COWL TYPE 2
Part Number : 86104K64NP0ZE
MARK A,HONDA L UNDER COWL TYPE 2
7
MARK B,HONDA R UNDER COWL TYPE 1
Part Number : 86105K64NP0ZB
MARK B,HONDA R UNDER COWL TYPE 1
7
MARK B,HONDA R UNDER COWL TYPE 2
Part Number : 86105K64NP0ZE
MARK B,HONDA R UNDER COWL TYPE 2
8
MARK B,HONDA L UNDER COWL TYPE 1
Part Number : 86106K64NP0ZB
MARK B,HONDA L UNDER COWL TYPE 1
8
MARK B,HONDA L UNDER COWL TYPE 2
Part Number : 86106K64NP0ZE
MARK B,HONDA L UNDER COWL TYPE 2
9
MARK,R WING 90MM TYPE 3
Part Number : 86201K64600ZA
MARK,R WING 90MM TYPE 3
9
MARK,R WING 90MM TYPE 1
Part Number : 86201K64NP0ZD
MARK,R WING 90MM TYPE 1
9
MARK,R WING 90MM TYPE 2
Part Number : 86201K64NP0ZC
MARK,R WING 90MM TYPE 2
10
MARK,L WING 90MM TYPE 3
Part Number : 86202K64600ZA
MARK,L WING 90MM TYPE 3
10
MARK,L WING 90MM TYPE 1
Part Number : 86202K64NP0ZD
MARK,L WING 90MM TYPE 1
10
MARK,L WING 90MM TYPE 2
Part Number : 86202K64NP0ZC
MARK,L WING 90MM TYPE 2
11
MARK,ABS TYPE 1
Part Number : 86611K64NM0ZC
MARK,ABS TYPE 1
12
STRIPE,R FR UPPER COWL TYPE 1
Part Number : 86641K64NP0ZB
STRIPE,R FR UPPER COWL TYPE 1
12
STRIPE,R FR UPPER COWL TYPE 2
Part Number : 86641K64NP0ZA
STRIPE,R FR UPPER COWL TYPE 2
13
STRIPE,L FR UPPER COWL TYPE 1
Part Number : 86642K64NP0ZB
STRIPE,L FR UPPER COWL TYPE 1
13
STRIPE,L FR UPPER COWL TYPE 2
Part Number : 86642K64NP0ZA
STRIPE,L FR UPPER COWL TYPE 2
14
STRIPE A,R MIDDLE COWL TYPE 1
Part Number : 86643K64NP0ZA
STRIPE A,R MIDDLE COWL TYPE 1
14
STRIPE A,R MIDDLE COWL TYPE 1
Part Number : 86643K64NM0ZA
STRIPE A,R MIDDLE COWL TYPE 1
15
STRIPE A,R MIDDLE COWL TYPE 1
Part Number : 86643K64NS0ZA
STRIPE A,R MIDDLE COWL TYPE 1
16
STRIPE A,L MIDDLE COWL TYPE 1
Part Number : 86644K64NP0ZA
STRIPE A,L MIDDLE COWL TYPE 1
16
STRIPE A,L MIDDLE COWL TYPE 1
Part Number : 86644K64NM0ZA
STRIPE A,L MIDDLE COWL TYPE 1
17
STRIPE A,L MIDDLE COWL TYPE 1
Part Number : 86644K64NS0ZA
STRIPE A,L MIDDLE COWL TYPE 1
18
STRIPE B,R MIDDLE COWL TYPE 1
Part Number : 86645K64NP0ZA
STRIPE B,R MIDDLE COWL TYPE 1
18
STRIPE B,R MIDDLE COWL TYPE 1
Part Number : 86645K64NM0ZA
STRIPE B,R MIDDLE COWL TYPE 1
19
STRIPE B,R MIDDLE COWL TYPE 1
Part Number : 86645K64NS0ZA
STRIPE B,R MIDDLE COWL TYPE 1
20
STRIPE B,L MIDDLE COWL TYPE 1
Part Number : 86646K64NP0ZA
STRIPE B,L MIDDLE COWL TYPE 1
20
STRIPE B,L MIDDLE COWL TYPE 1
Part Number : 86646K64NM0ZA
STRIPE B,L MIDDLE COWL TYPE 1
21
STRIPE B,L MIDDLE COWL TYPE 1
Part Number : 86646K64NS0ZA
STRIPE B,L MIDDLE COWL TYPE 1
22
STRIPE,R MID INNER COWL TYPE 1
Part Number : 86647K64NP0ZA
STRIPE,R MID INNER COWL TYPE 1
23
STRIPE,L MID INNER COWL TYPE 1
Part Number : 86648K64NP0ZA
STRIPE,L MID INNER COWL TYPE 1
24
STRIPE,R FR LOWER COWL TYPE 1
Part Number : 86649K64NP0ZA
STRIPE,R FR LOWER COWL TYPE 1
25
STRIPE,L FR LOWER COWL TYPE 1
Part Number : 86650K64NP0ZA
STRIPE,L FR LOWER COWL TYPE 1
26
STRIPE,R TANK COVER TYPE 1
Part Number : 86831K64NP0ZB
STRIPE,R TANK COVER TYPE 1
26
STRIPE,R TANK COVER TYPE 2
Part Number : 86831K64NP0ZA
STRIPE,R TANK COVER TYPE 2
27
STRIPE,L TANK COVER TYPE 1
Part Number : 86832K64NP0ZB
STRIPE,L TANK COVER TYPE 1
27
STRIPE,L TANK COVER TYPE 2
Part Number : 86832K64NP0ZA
STRIPE,L TANK COVER TYPE 2
28
STRIPE,R REAR COWL TYPE 1
Part Number : 86833K64NP0ZB
STRIPE,R REAR COWL TYPE 1
28
STRIPE,R REAR COWL TYPE 2
Part Number : 86833K64NP0ZA
STRIPE,R REAR COWL TYPE 2
29
STRIPE,L REAR COWL TYPE 1
Part Number : 86834K64NP0ZB
STRIPE,L REAR COWL TYPE 1
29
STRIPE,L REAR COWL TYPE 2
Part Number : 86834K64NP0ZA
STRIPE,L REAR COWL TYPE 2
30
MARK,TBW TYPE 1
Part Number : 86837K64N00ZA
MARK,TBW TYPE 1
31
MARK,SP TYPE 1
Part Number : 86860K64NM0ZA
MARK,SP TYPE 1
