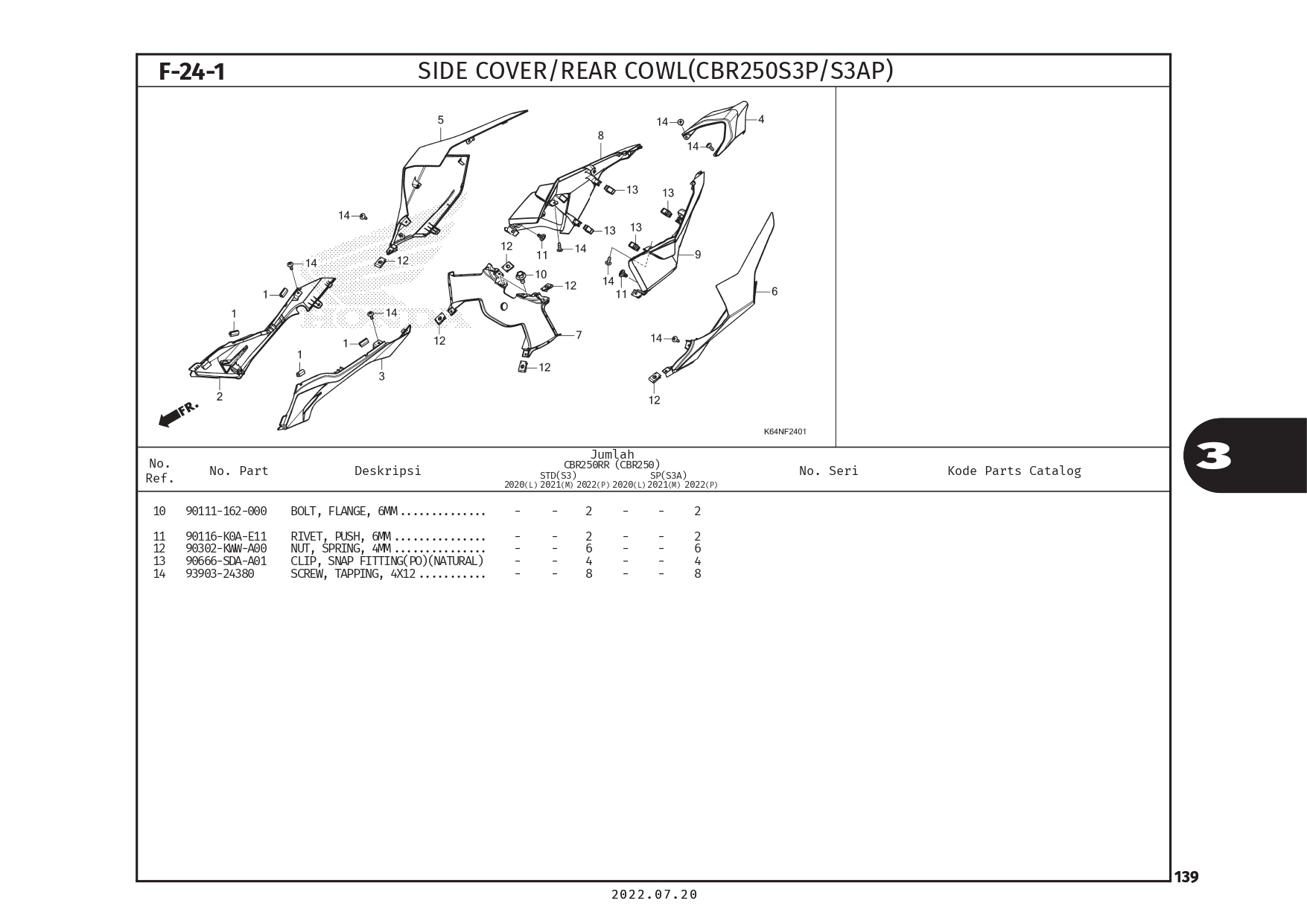

F-24-1 Side Cover Rear Cowl – Katalog Honda CBR 250RR K64N
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
RUBBER, PROTECTOR
Part Number : 77212K45N40
RUBBER, PROTECTOR
2
COVER R,SIDE
Part Number : 83511K64NP0
COVER R,SIDE
3
COVER L,SIDE
Part Number : 83521K64NP0
COVER L,SIDE
4
COWL,RR CENTER
Part Number : 83610K64NP0
COWL,RR CENTER
4
Set RR Center Cowl NH-436M
Part Number : 83615K64NA0ZC
Set RR Center Cowl NH-436M
5
COWL,R REAR (BLK)
Part Number : 83620K64NP0ZG
COWL,R REAR (BLK)
5
83625K64NP0ZB
Part Number : 83625K64NP0ZB
5
83625K64NQ0ZA
Part Number : 83625K64NQ0ZA
5
83625K64NN0ZA
Part Number : 83625K64NN0ZA
5
SET ILLUS,R REAR COWL TYPE 1
Part Number : 83625K64NR0ZA
SET ILLUS,R REAR COWL TYPE 1
5
83625K64NP0ZA
Part Number : 83625K64NP0ZA
83625K64NP0ZA
6
COWL,L REAR (BLK)
Part Number : 83630K64NP0ZG
COWL,L REAR (BLK)
6
83635K64NP0ZB
Part Number : 83635K64NP0ZB
6
83635K64NQ0ZA
Part Number : 83635K64NQ0ZA
6
83635K64NN0ZA
Part Number : 83635K64NN0ZA
6
SET ILLUS,L REAR COWL TYPE 1
Part Number : 83635K64NR0ZA
SET ILLUS,L REAR COWL TYPE 1
6
83635K64NP0ZA
Part Number : 83635K64NP0ZA
83635K64NP0ZA
7
COVER,SEAT LOCK (WN RD)
Part Number : 83650K64NP0ZC
COVER,SEAT LOCK (WN RD)
7
COVER,SEAT LOCK (BLK)
Part Number : 83650K64NP0ZE
COVER,SEAT LOCK (BLK)
7
COVER,SEAT LOCK (RO WH)
Part Number : 83650K64NP0ZD
COVER,SEAT LOCK (RO WH)
8
COWL R,REAR INNER
Part Number : 83670K64NP0
COWL R,REAR INNER
9
COWL L,REAR INNER
Part Number : 83680K64NP0
COWL L,REAR INNER
10
BOLT FLANGE 6MM
Part Number : 90111162000
BOLT FLANGE 6MM
11
RIVET PUSH 6MM
Part Number : 90116K0AE11
RIVET PUSH 6MM
12
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
13
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
14
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
