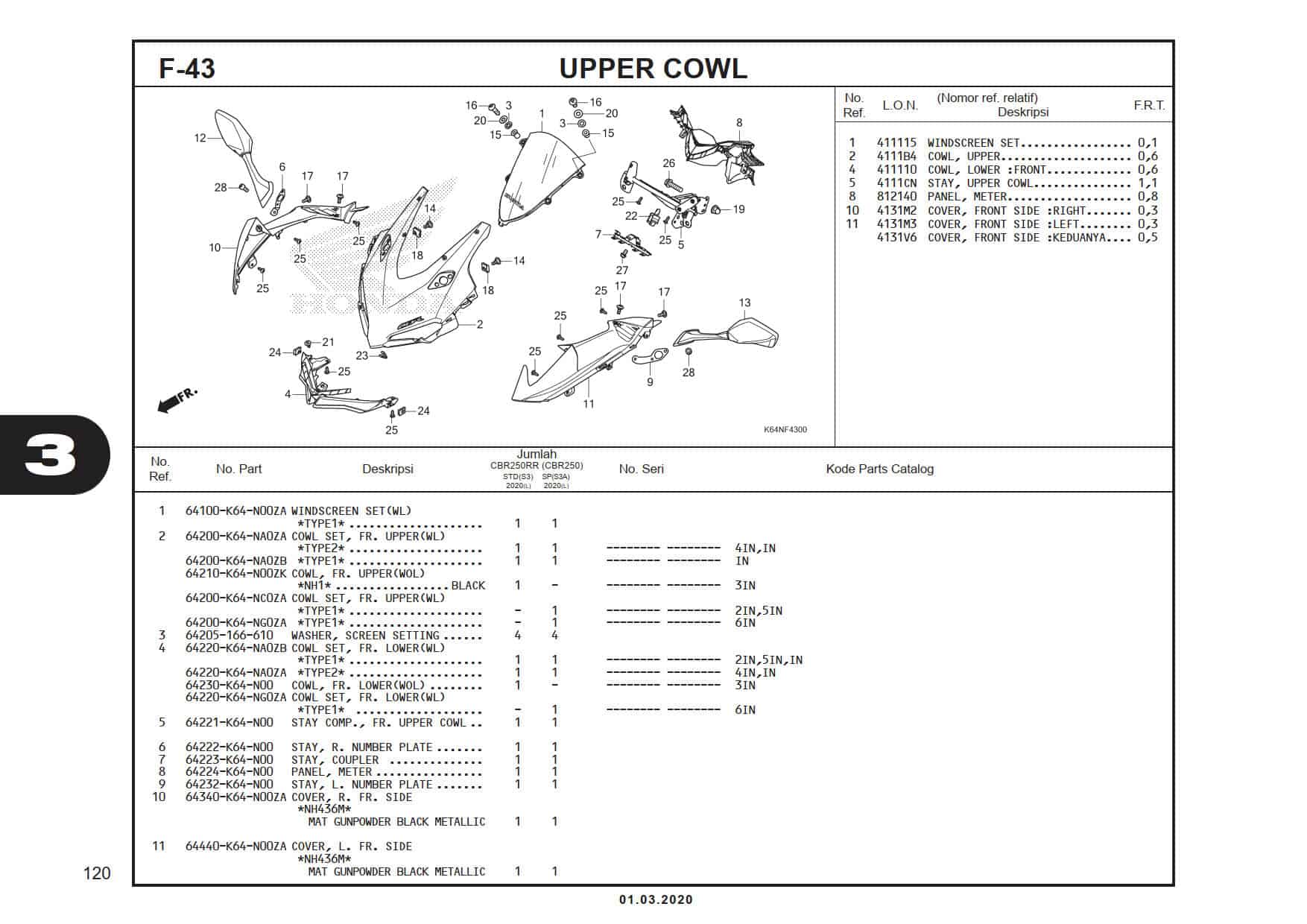

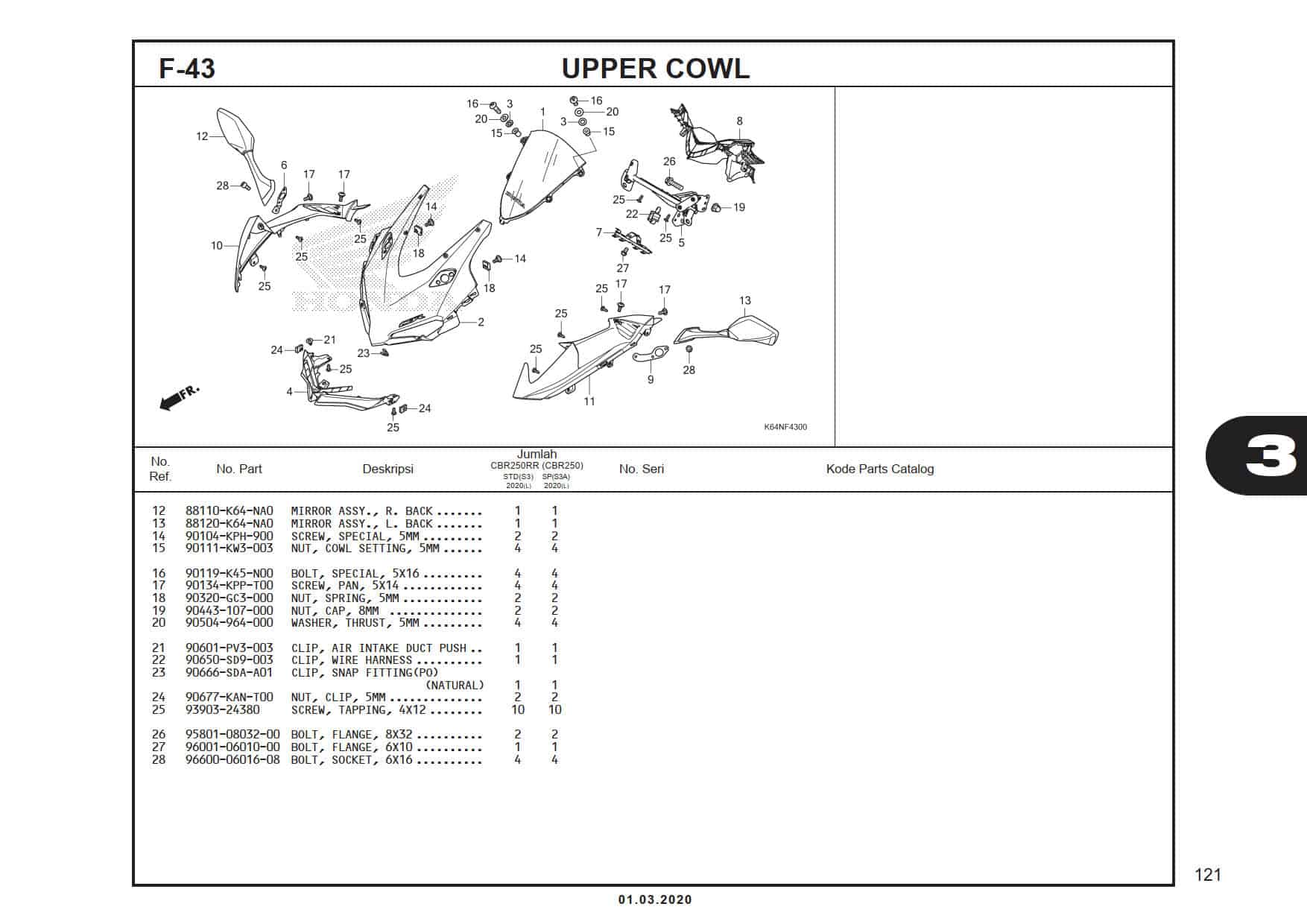

F-43 Upper Cowl – Katalog Suku Cadang Honda CBR250RR K64J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SET ILLUST,WIND SCREEN
Part Number : 64100K64N00ZA
SET ILLUST,WIND SCREEN
2
SET ILLUST, FR UPPER COWL TYPE 2
Part Number : 64200K64NA0ZA
2
Set Illust FR Upper Cowl Type 1
Part Number : 64200K64NC0ZA
Set Illust FR Upper Cowl Type 1
2
Set Illust FR Upper Cowl Type 1
Part Number : 64200K64NA0ZB
Set Illust FR Upper Cowl Type 1
2
Cowl FR Upper (AN GY MT)
Part Number : 64210K64N00AGM
Cowl FR Upper (AN GY MT)
2
Cowl FR Upper Red
Part Number : 64210K64N00ZB
Cowl FR Upper Red
2
Cowl FR Upper (MT GN BL)
Part Number : 64210K64N00ZC
Cowl FR Upper (MT GN BL)
2
Cowl FR Upper (AS BL MT)
Part Number : 64210K64N00ASB
Cowl FR Upper (AS BL MT)
2
Cowl FR Upper (NI OR)
Part Number : 64210K64N00NOR
Cowl FR Upper (NI OR)
2
Cowl FR Upper Mate Red
Part Number : 64210K64N00ZJ
Cowl FR Upper Mate Red
2
Cowl FR Upper Black
Part Number : 64210K64N00ZK
Cowl FR Upper Black
2
Cowl FR Upper Red
Part Number : 64210K64N00ZB
Cowl FR Upper Red
3
WASHER SCREEN SET
Part Number : 64205166610
WASHER SCREEN SET
4
SET ILLUS, FR LOWER COWL, TYPE 1
Part Number : 64220K64NA0ZB
SET ILLUS, FR LOWER COWL, TYPE 1
5
STAY COMP., FR. UPPER COWL
Part Number : 64221K64N00
STAY COMP., FR. UPPER COWL
6
STAY, R. NUMBER PLATE
Part Number : 64222K64N00
STAY, R. NUMBER PLATE
7
STAY, COUPLER
Part Number : 64223K64N00
STAY, COUPLER
8
PANEL, METER
Part Number : 64224K64N00
PANEL, METER
9
STAY, L. NUMBER PLATE
Part Number : 64232K64N00
STAY, L. NUMBER PLATE
10
COVER R FR SIDE (MT GN BL)
Part Number : 64340K64N00ZA
COVER R FR SIDE (MT GN BL)
11
COVER L FR SIDE (MT GN BL)
Part Number : 64440K64N00ZA
COVER L FR SIDE (MT GN BL)
12
MIRROR ASSY, R BACK
Part Number : 88110K64NA0
12
MIRROR ASSY, R BACK
Part Number : 88110K64N01
MIRROR ASSY, R BACK
13
MIRROR ASSY, L BACK
Part Number : 88120K64NA0
13
MIRROR ASSY, L BACK
Part Number : 88120K64N01
MIRROR ASSY, L BACK
14
SCREW, SPECIAL, 5MM
Part Number : 90104KPH900
SCREW, SPECIAL, 5MM
15
NUT COWL SET M5X0.8
Part Number : 90111KW3003
NUT COWL SET M5X0.8
16
BOLT SPECIAL 5X16
Part Number : 90119K45N00
BOLT SPECIAL 5X16
17
SCREW,PAN 5X14
Part Number : 90134KPPT00
SCREW,PAN 5X14
18
NUT,SPRING 5MM
Part Number : 90320GC3000
NUT,SPRING 5MM
19
NUT HEX CAP
Part Number : 90443107000
NUT HEX CAP
20
WASHER, THRUST 5MM
Part Number : 90504964000
WASHER, THRUST 5MM
21
PUSH CLIP,AIR INT DUCT
Part Number : 90601PV3003
PUSH CLIP,AIR INT DUCT
22
CLIP, WIRE HARNESS
Part Number : 90650SD9003
CLIP, WIRE HARNESS
23
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
24
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
25
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
26
BOLT FLANGE 8X 32
Part Number : 958010803200
BOLT FLANGE 8X 32
27
BOLT, FLANGE, 6X10
Part Number : 960010601000
BOLT, FLANGE, 6X10
28
BOLT SOCKET 6X16
Part Number : 966000601608
BOLT SOCKET 6X16
