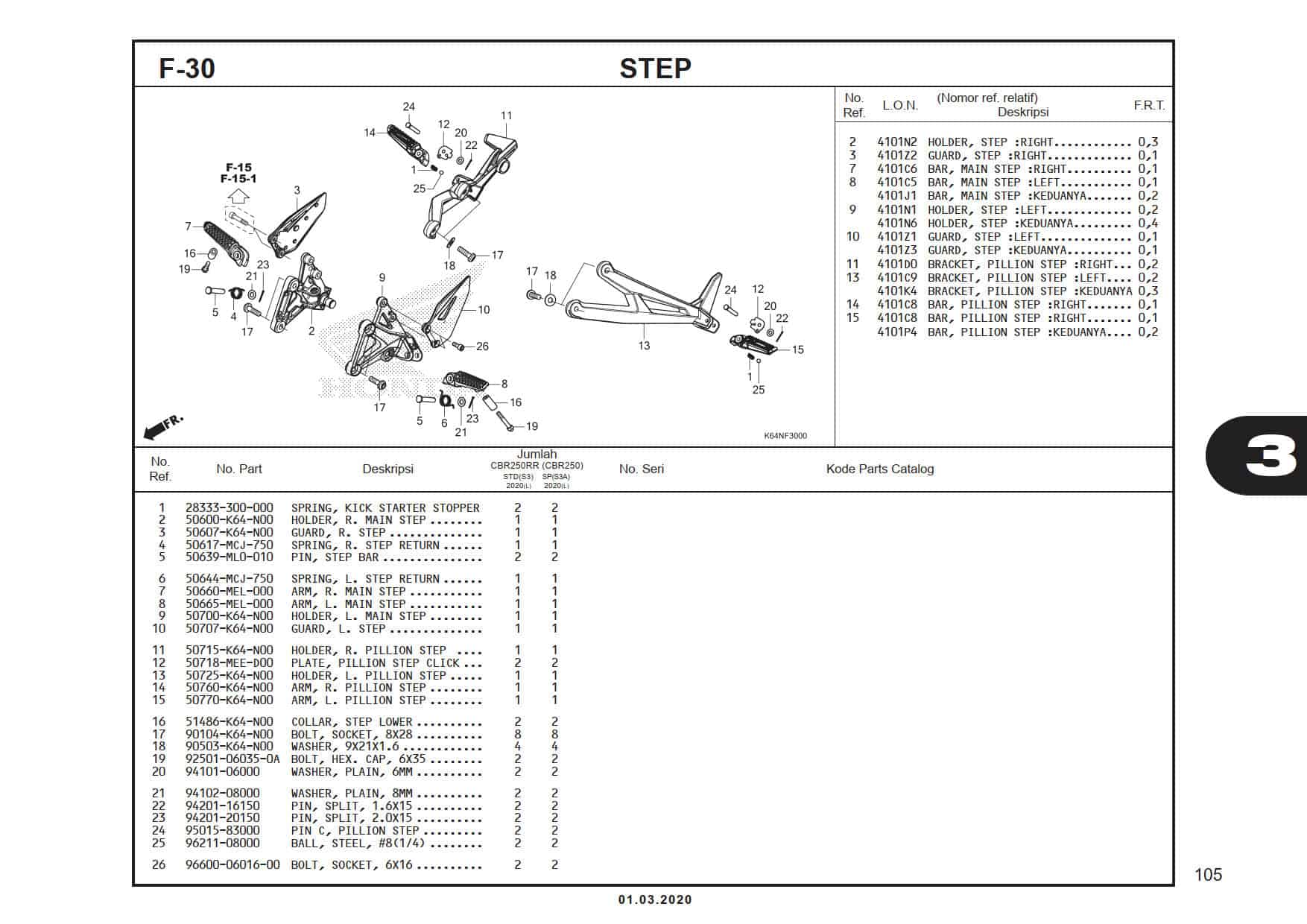

F-30 Step – Katalog Suku Cadang Honda CBR250RR K64J
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SPRING KICK STARTER STPR
Part Number : 28333300000
SPRING KICK STARTER STPR
2
HOLDER, R. MAIN STEP
Part Number : 50600K64N00
HOLDER, R. MAIN STEP
3
GUARD, R. STEP
Part Number : 50607K64N00
GUARD, R. STEP
4
SPRING, R. STEP RETURN LBL
Part Number : 50617MCJ750
SPRING, R. STEP RETURN LBL
5
PIN,STEP BAR
Part Number : 50639ML0010
PIN,STEP BAR
6
SPRING, L. STEP RETURN LBL
Part Number : 50644MCJ750
SPRING, L. STEP RETURN LBL
7
ARM, R. MAIN STEP
Part Number : 50660MEL000
ARM, R. MAIN STEP
8
ARM, L. MAIN STEP
Part Number : 50665MEL000
ARM, L. MAIN STEP
9
HOLDER, L. MAIN STEP
Part Number : 50700K64N00
HOLDER, L. MAIN STEP
10
GUARD, L. STEP
Part Number : 50707K64N00
GUARD, L. STEP
11
HOLDER, R. PILLION STEP
Part Number : 50715K64N00
HOLDER, R. PILLION STEP
12
PLATE, PILLION STEP CLICK
Part Number : 50718MEED00
PLATE, PILLION STEP CLICK
13
HOLDER, L. PILLION STEP
Part Number : 50725K64N00
HOLDER, L. PILLION STEP
14
ARM, R. PILLION STEP
Part Number : 50760K64N00
ARM, R. PILLION STEP
15
ARM, L. PILLION STEP
Part Number : 50770K64N00
ARM, L. PILLION STEP
16
COLLAR, STEP LOWER
Part Number : 51486K64N00
COLLAR, STEP LOWER
17
BOLT, SOCKET, 8X28
Part Number : 90104K64N00
BOLT, SOCKET, 8X28
18
WASHER, 9X21X1.6
Part Number : 90503K64N00
WASHER, 9X21X1.6
19
BOLT, HEX. CAP, 6X35
Part Number : 92501060350A
BOLT, HEX. CAP, 6X35
20
WASHER PLAIN 6MM
Part Number : 9410106000
WASHER PLAIN 6MM
21
WASHER,PLAIN 8MM
Part Number : 9410208000
WASHER,PLAIN 8MM
22
PIN COTTER 16X15
Part Number : 9420116150
PIN COTTER 16X15
23
PIN COTTER 2.0X15
Part Number : 9420120150
PIN COTTER 2.0X15
24
PIN C PILL STEP
Part Number : 9501583000
PIN C PILL STEP
25
BALL,STEEL 8
Part Number : 9621108000
BALL,STEEL 8
26
BOLT, SOCKET, 6X16
Part Number : 966000601600
BOLT, SOCKET, 6X16
