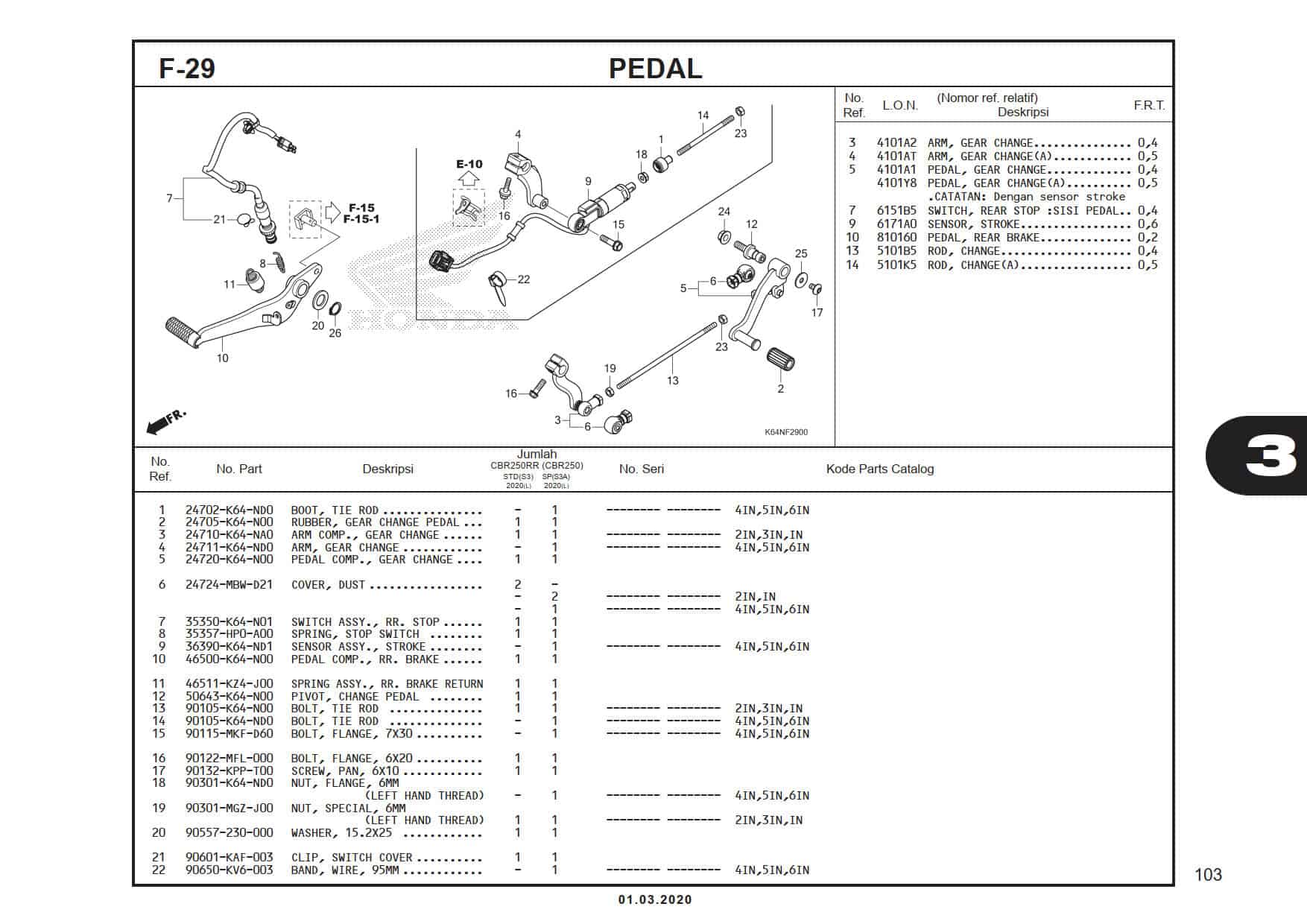

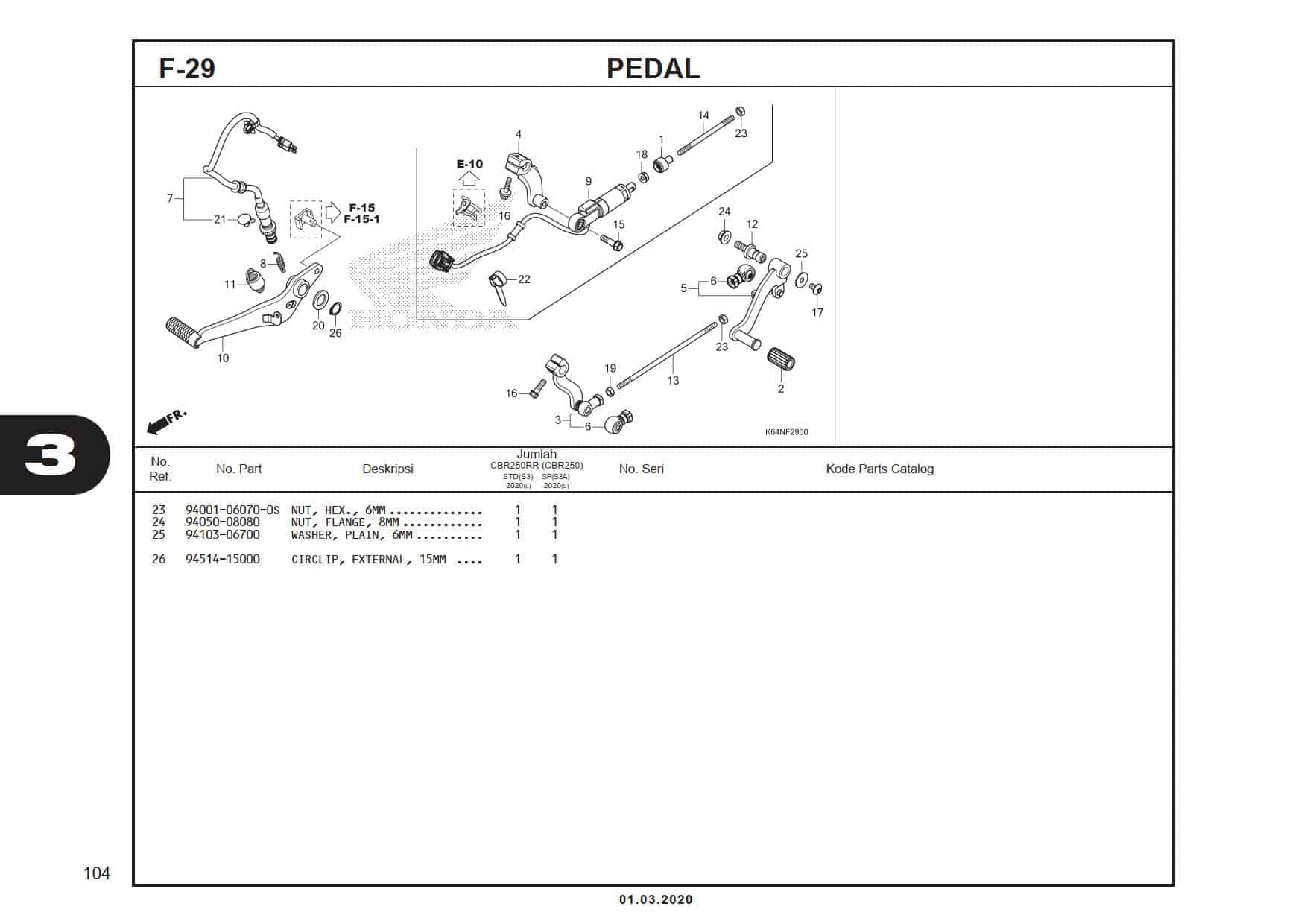

F-29 Pedal – Katalog Suku Cadang Honda CBR250RR K64J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
BOOT,TIE ROD
Part Number : 24702K64ND0
BOOT,TIE ROD
2
RUBBER, GEAR CHANGE PEDAL
Part Number : 24705K64N00
RUBBER, GEAR CHANGE PEDAL
3
ARM COMP,GEAR CHANGE
Part Number : 24710K64NA0
ARM COMP,GEAR CHANGE
4
ARM, GEAR CHANGE
Part Number : 24711K64ND0
ARM, GEAR CHANGE
5
PEDAL COMP., GEAR CHANGE
Part Number : 24720K64N00
PEDAL COMP., GEAR CHANGE
6
COVER DUST
Part Number : 24724MBWD21
COVER DUST
7
SW ASSY REAR STOPH
Part Number : 35350K64N01
SW ASSY REAR STOPH
8
SPRING,STOP SWITCH
Part Number : 35357HP0A00
SPRING,STOP SWITCH
9
SENSOR ASSY,STROKE
Part Number : 36390K64ND1
SENSOR ASSY,STROKE
10
PEDAL COMP., RR. BRAKE
Part Number : 46500K64N00
PEDAL COMP., RR. BRAKE
11
SPRING ASSY., RR. BRAKE RETURN
Part Number : 46511KZ4J00
SPRING ASSY., RR. BRAKE RETURN
12
PIVOT, CHANGE PEDAL
Part Number : 50643K64N00
PIVOT, CHANGE PEDAL
13
BOLT, TIE ROD
Part Number : 90105K64N00
BOLT, TIE ROD
14
BOLT, TIE ROD
Part Number : 90105K64ND0
BOLT, TIE ROD
15
BOLT,FLANGE 7X30
Part Number : 90115MKFD60
BOLT,FLANGE 7X30
16
BOLT, FLANGE, 6X20
Part Number : 90122MFL000
BOLT, FLANGE, 6X20
17
SCREW,PAN 6X10
Part Number : 90132KPPT00
SCREW,PAN 6X10
18
NUT,FLANGE LEFT 6MM
Part Number : 90301K64ND0
NUT,FLANGE LEFT 6MM
19
NUT, SPECIAL, 6MM
Part Number : 90301MGZJ00
NUT, SPECIAL, 6MM
20
WSHR,15.2X25
Part Number : 90557230000
WSHR,15.2X25
21
CLIP,SWITCH COVER
Part Number : 90601KAF003
CLIP,SWITCH COVER
22
BAND,WIRE
Part Number : 90650KV6003
BAND,WIRE
23
NUT HEX 6MM
Part Number : 94001060700S
NUT HEX 6MM
24
NUT FLANGE 8 MM
Part Number : 9405008080
NUT FLANGE 8 MM
25
WASHER, PLAIN, 6MM
Part Number : 9410306700
WASHER, PLAIN, 6MM
26
CIRCLIP EX 15
Part Number : 9451415000
CIRCLIP EX 15
