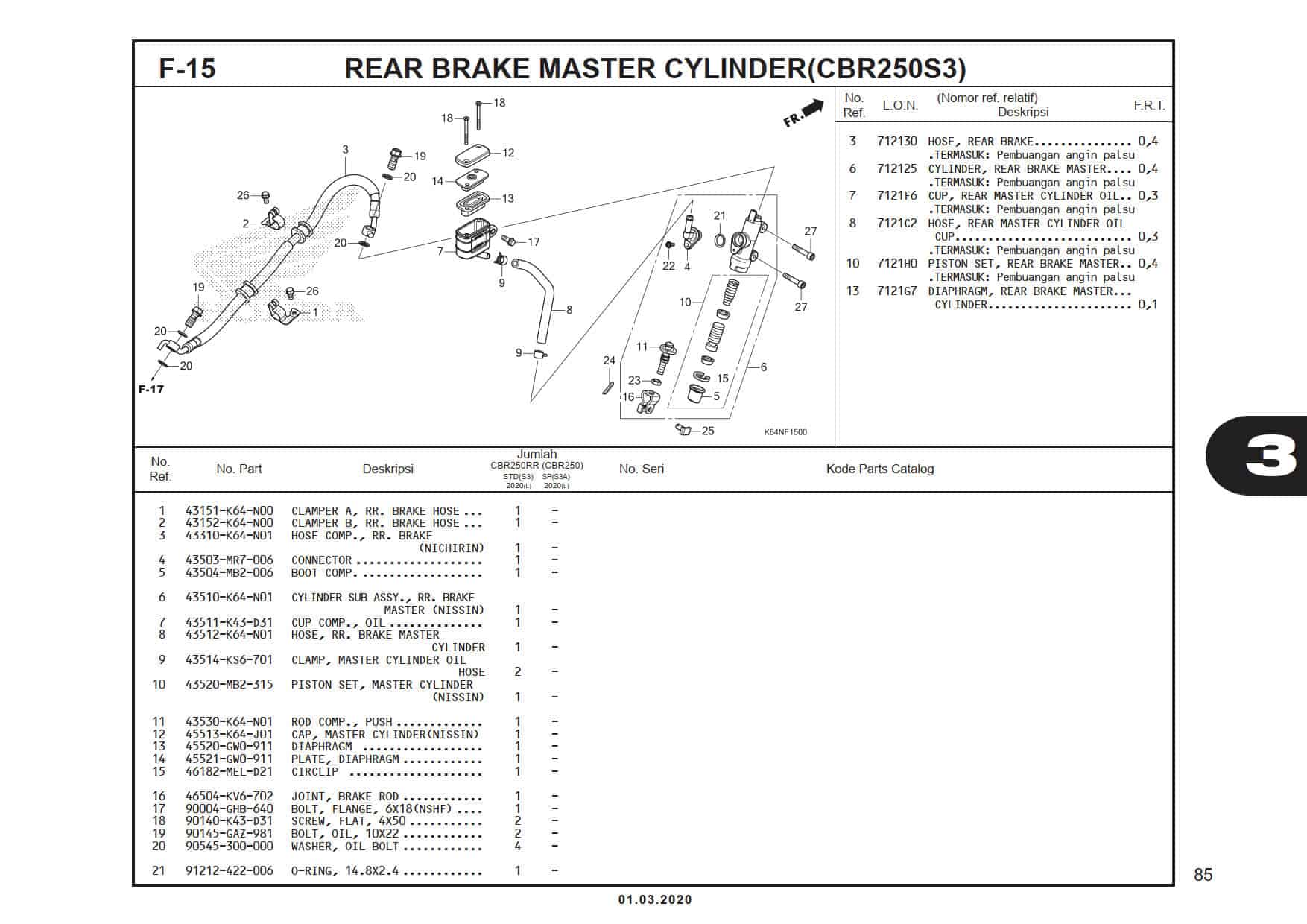

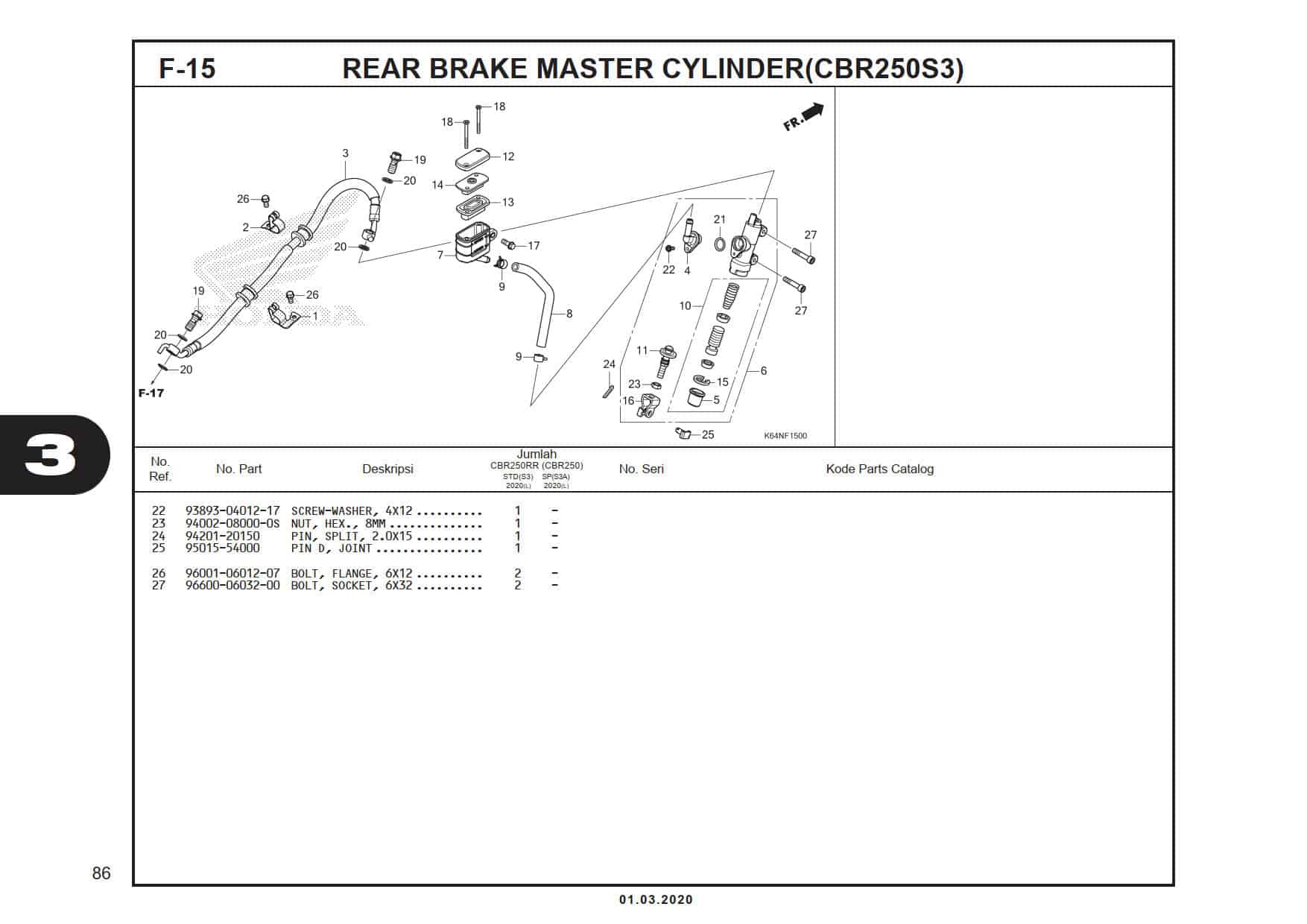

F-15 Rear Brake Master Cylinder (CBR250S3) – Katalog Suku Cadang Honda CBR250RR K64J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CLAMPER A, RR. BRAKE HOSE
Part Number : 43151K64N00
CLAMPER A, RR. BRAKE HOSE
2
CLAMPER B, RR. BRAKE HOSE
Part Number : 43152K64N00
CLAMPER B, RR. BRAKE HOSE
3
HOSE COMP., RR. BRAKE
Part Number : 43310K64N01
HOSE COMP., RR. BRAKE
4
CONNCTR.NISSIN
Part Number : 43503MR7006
CONNCTR.NISSIN
5
BOOT COMP
Part Number : 43504MB2006
BOOT COMP
6
CYLINDER SUB ASSY., RR. BRAKE
Part Number : 43510K64N01
CYLINDER SUB ASSY., RR. BRAKE
7
OIL CUP COMP
Part Number : 43511K43D31
OIL CUP COMP
8
HOSE, RR. BRAKE MASTER
Part Number : 43512K64N01
HOSE, RR. BRAKE MASTER
9
CLMP,CYLN.OIL
Part Number : 43514KS6701
CLMP,CYLN.OIL
10
PISTON SET M/C
Part Number : 43520MB2315
PISTON SET M/C
11
ROD COMP., PUSH
Part Number : 43530K64N01
ROD COMP., PUSH
12
CAP, M/C
Part Number : 45513K64J01
CAP, M/C
13
DIAPHRAGM
Part Number : 45520GW0911
DIAPHRAGM
14
PLATE,DIAPHRAGM
Part Number : 45521GW0911
PLATE,DIAPHRAGM
15
CIRCLIP M/C
Part Number : 46182MELD21
CIRCLIP M/C
16
JOINT BRAKE ROD
Part Number : 46504KV6702
JOINT BRAKE ROD
17
BOLT FLANGE NSHF 6X18
Part Number : 90004GHB640
BOLT FLANGE NSHF 6X18
18
SCREW,FLAT 4X50
Part Number : 90140K43D31
SCREW,FLAT 4X50
19
BOLT OIL 10X22
Part Number : 90145GAZ981
BOLT OIL 10X22
20
WASHER OIL BOLT
Part Number : 90545300000
WASHER OIL BOLT
21
O-RING,14.8X2.4
Part Number : 91212422006
O-RING,14.8X2.4
22
SCREW WASHER 4X12
Part Number : 938930401217
SCREW WASHER 4X12
23
NUT,HEX 8MM
Part Number : 94002080000S
NUT,HEX 8MM
24
PIN COTTER 2.0X15
Part Number : 9420120150
PIN COTTER 2.0X15
25
PIN D JOINT
Part Number : 9501554000
PIN D JOINT
26
BOLT FLANGE 6X12
Part Number : 960010601207
BOLT FLANGE 6X12
27
BOLT, SOCKET, 6X32
Part Number : 966000603200
BOLT, SOCKET, 6X32
