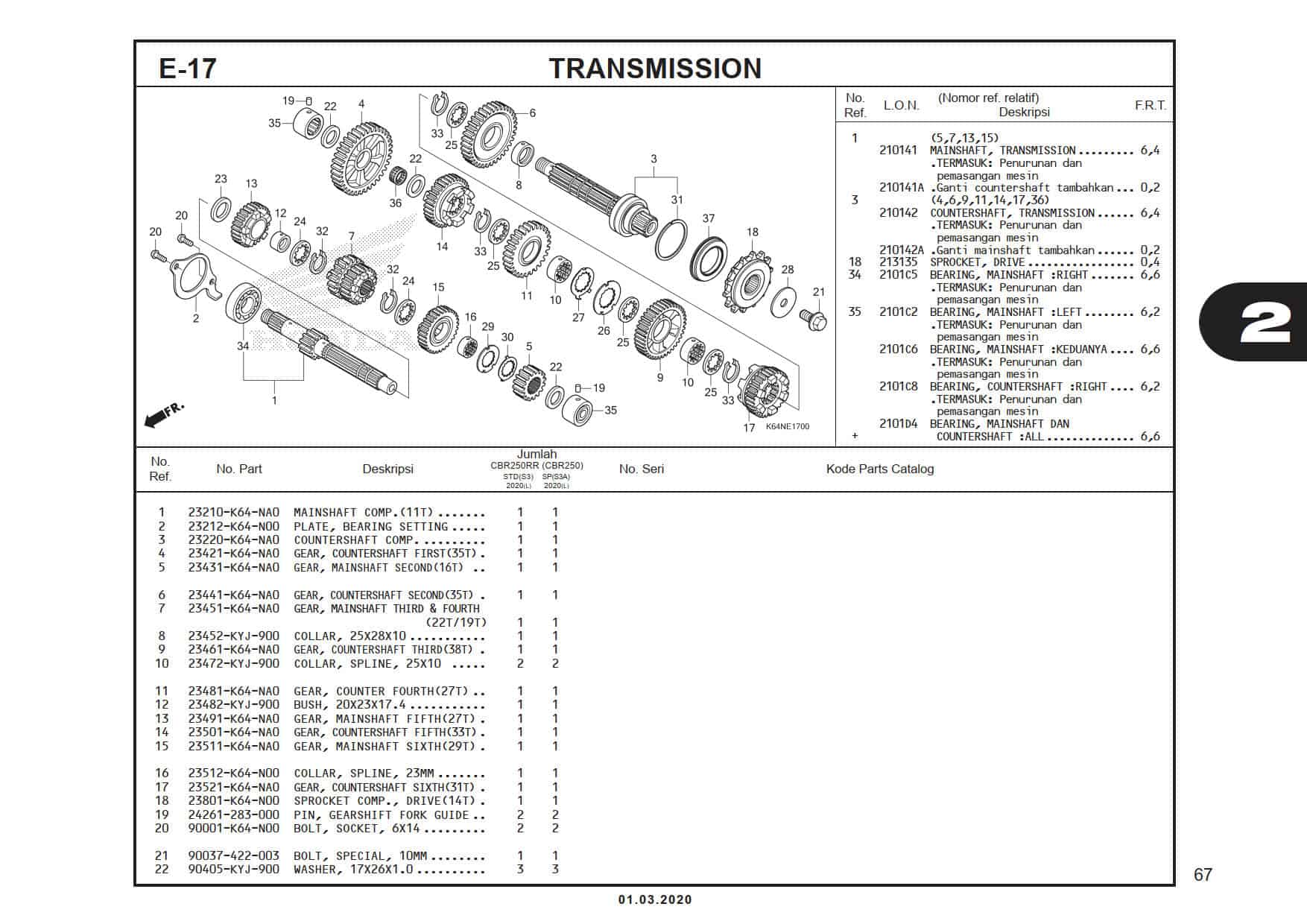

E-17 Transmission – Katalog Suku Cadang Honda CBR250 RR K64J
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
SHAFT COMP, MAIN
Part Number : 23210K64NA0
SHAFT COMP, MAIN
1
SHAFT COMP, MAIN
Part Number : 23210K64NM0
SHAFT COMP, MAIN
2
PLATE, BEARING SETTING
Part Number : 23212K64N00
PLATE, BEARING SETTING
3
SHAFT COMP, COUNTER
Part Number : 23220K64NA0
SHAFT COMP, COUNTER
4
GEAR,C-1
Part Number : 23421K64NA0
GEAR,C-1
4
GEAR,C-1
Part Number : 23421K64NM0
GEAR,C-1
5
GEAR, M-2
Part Number : 23431K64NA0
GEAR, M-2
5
GEAR, M-2
Part Number : 23431K64NM0
GEAR, M-2
6
GEAR, C-2
Part Number : 23441K64NA0
GEAR, C-2
6
GEAR, C-2
Part Number : 23441K64NM0
GEAR, C-2
7
GEAR, M-3 M-4
Part Number : 23451K64NA0
GEAR, M-3 M-4
7
GEAR, M-3 M-4
Part Number : 23451K64NM0
GEAR, M-3 M-4
8
COLLAR,25X28X10
Part Number : 23452KYJ900
COLLAR,25X28X10
9
GEAR, C-3
Part Number : 23461K64NA0
GEAR, C-3
9
GEAR, C-3
Part Number : 23461K64NM0
GEAR, C-3
10
COLLAR,SPLINE 25X10
Part Number : 23472KYJ900
COLLAR,SPLINE 25X10
11
GEAR, C-4
Part Number : 23481K64NA0
GEAR, C-4
11
GEAR, C-4
Part Number : 23481K64NM0
GEAR, C-4
12
BUSH,20X23X17.4
Part Number : 23482KYJ900
BUSH,20X23X17.4
13
GEAR, M-5
Part Number : 23491K64NA0
GEAR, M-5
13
GEAR, M-5
Part Number : 23491K64NM0
GEAR, M-5
14
GEAR, C-5
Part Number : 23501K64NA0
GEAR, C-5
14
GEAR, C-5
Part Number : 23501K64NM0
GEAR, C-5
15
GEAR, M-6
Part Number : 23511K64NA0
GEAR, M-6
15
GEAR, M-6
Part Number : 23511K64NM0
GEAR, M-6
16
COLLAR, SPLINE, 23MM
Part Number : 23512K64N00
COLLAR, SPLINE, 23MM
17
GEAR, C-6
Part Number : 23521K64NA0
GEAR, C-6
17
GEAR, C-6
Part Number : 23521K64NM0
GEAR, C-6
18
SPROCKET COMP., DRIVE(14T)
Part Number : 23801K64N00
SPROCKET COMP., DRIVE(14T)
19
PIN, GEARSHIFT FORK GUIDE
Part Number : 24261283000
PIN, GEARSHIFT FORK GUIDE
20
BOLT, SOCKET, 6X14
Part Number : 90001K64N00
BOLT, SOCKET, 6X14
21
BOLT, SPECIAL, 10MM
Part Number : 90037422003
BOLT, SPECIAL, 10MM
22
WASHER,17X26X1.0
Part Number : 90405KYJ900
WASHER,17X26X1.0
23
WASHER,20X27X1.0
Part Number : 90406KYJ900
WASHER,20X27X1.0
24
WASHER,SPLINE 20X26X1.6
Part Number : 90451KYJ900
WASHER,SPLINE 20X26X1.6
25
WASHER,SPLINE 25X31X1.0
Part Number : 90452KYJ900
WASHER,SPLINE 25X31X1.0
26
WASHER,SPLINE 25X42X1.6
Part Number : 90454KYJ900
WASHER,SPLINE 25X42X1.6
27
WASHER,LOCK 25MM
Part Number : 90455KYJ900
WASHER,LOCK 25MM
28
WASHER, 10.2MM
Part Number : 90459438000
WASHER, 10.2MM
29
WASHER, SPLINE, 20MM
Part Number : 90461KRNA80
WASHER, SPLINE, 20MM
30
WASHER, LOCK, 20MM
Part Number : 90462KRNA80
WASHER, LOCK, 20MM
31
RING, SNAP, 52MM
Part Number : 90601K64N00
RING, SNAP, 52MM
32
CIRCLIP,EX 20MM
Part Number : 90601KYJ900
CIRCLIP,EX 20MM
33
CIRCLIP,EX 25MM
Part Number : 90602KYJ900
CIRCLIP,EX 25MM
34
BEARING, RADIAL BALL, 6304
Part Number : 91001GF6004
BEARING, RADIAL BALL, 6304
35
BEARING, NEEDLE, 17MM
Part Number : 91021K64N01
BEARING, NEEDLE, 17MM
36
BEARING, NEEDLE, 17X21X10
Part Number : 91026K64N01
BEARING, NEEDLE, 17X21X10
37
OIL SEAL, 34X52X7.5
Part Number : 91205K64N01
OIL SEAL, 34X52X7.5
