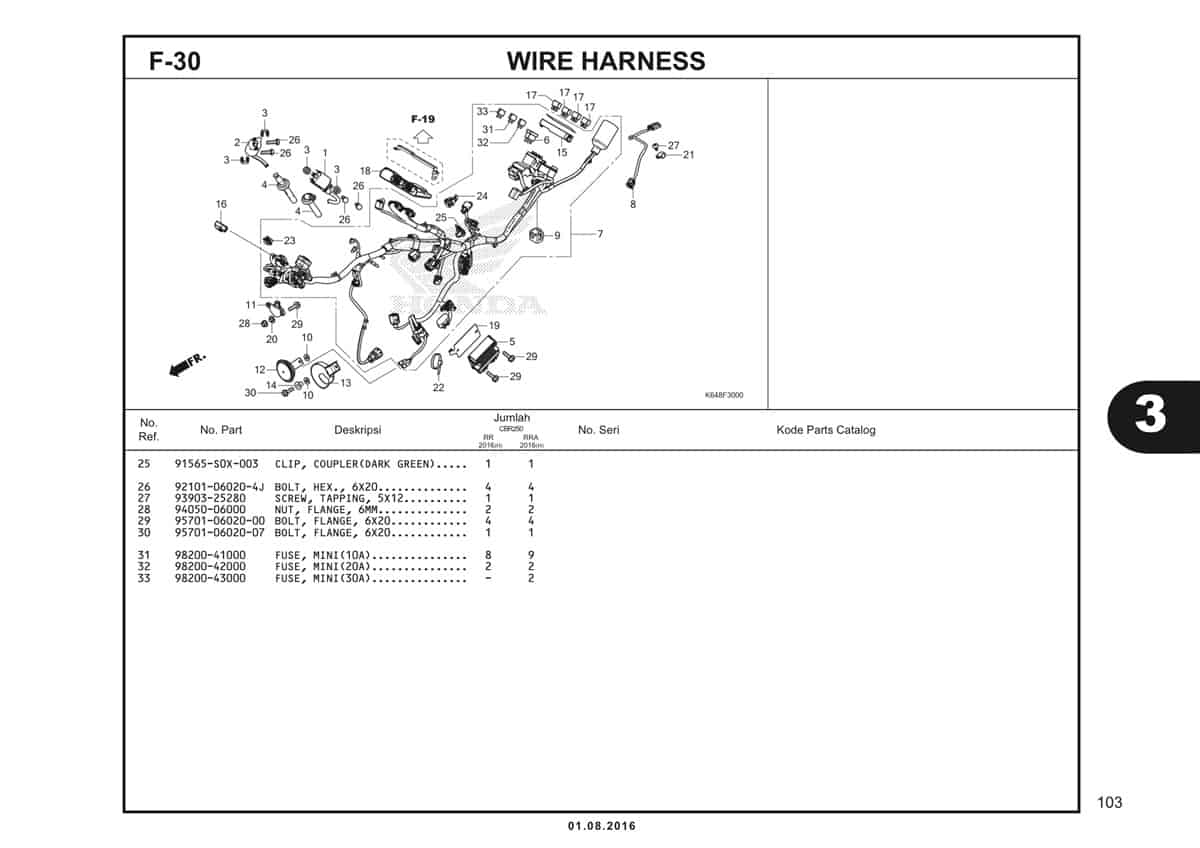

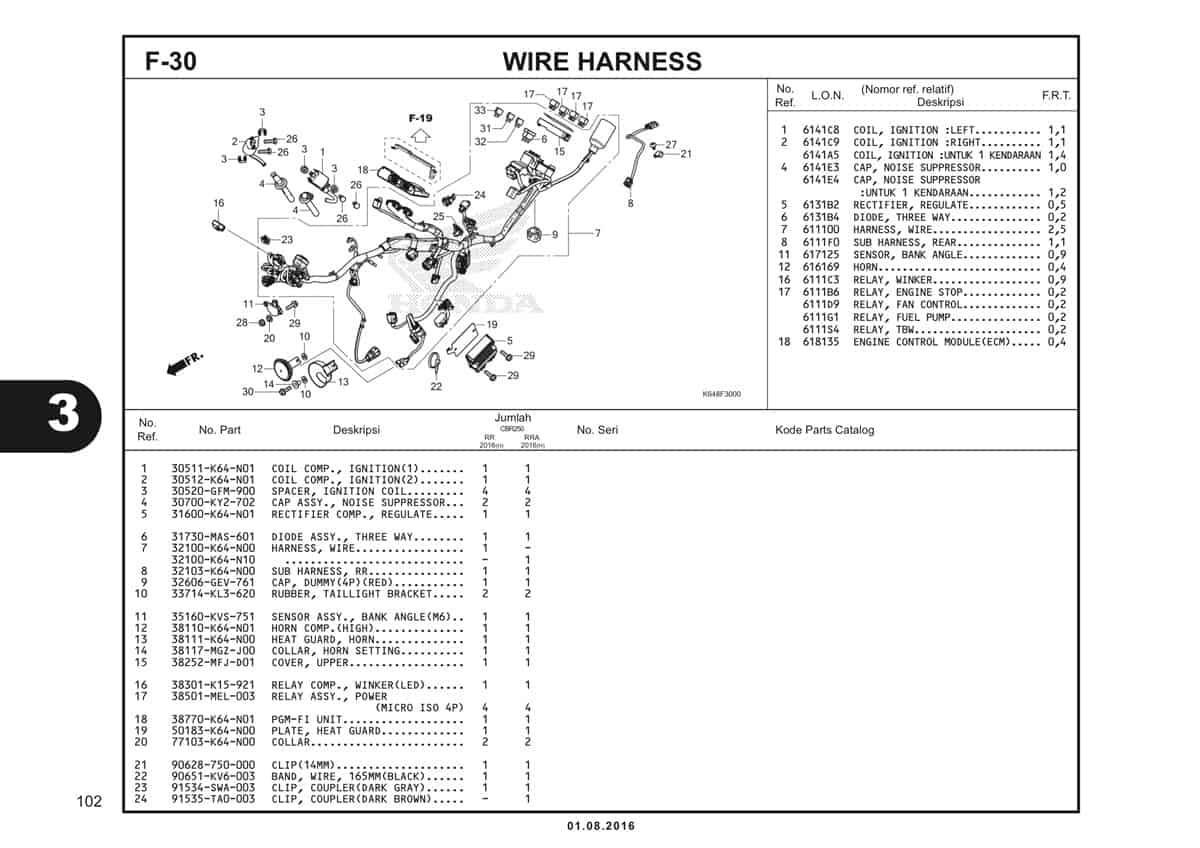

F30 – Wire Harness – Katalog Honda CBR 250RR K64
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Coil Comp Ignition
Part Number : 30511K64N01
Coil Comp Ignition
2
Coil Comp Ignition
Part Number : 30512K64N01
Coil Comp Ignition
3
Spacer Ignition Coil
Part Number : 30520GFM900
Spacer Ignition Coil
4
Cap Assy Noise Suppresor
Part Number : 30700KY2702
Cap Assy Noise Suppresor
5
Rectifier Comp Regulate
Part Number : 31600K64N01
Rectifier Comp Regulate
6
Diode Assy Three Way
Part Number : 31730MAS601
Diode Assy Three Way
7
Harness Wire
Part Number : 32100K64N00
Harness Wire
7
Harness Wire
Part Number : 32100K64N10
Harness Wire
8
Sub Harness RR
Part Number : 32103K64N00
Sub Harness RR
9
Dummy WPC 4P 090 M (RED)
Part Number : 32606GEV761
Dummy WPC 4P 090 M (RED)
10
Rubber Taillight Bracket
Part Number : 33714KL3620
Rubber Taillight Bracket
11
Sensor Assy Bank Angle (M6)
Part Number : 35160KVS751
Sensor Assy Bank Angle (M6)
12
Horn Comp (HIGH)
Part Number : 38110K64N01
Horn Comp (HIGH)
13
Heat Guard Horn
Part Number : 38111K64N00
Heat Guard Horn
14
Collar Horn Setting
Part Number : 38117MGZJ00
Collar Horn Setting
15
Cover Upper
Part Number : 38252MFJD01
Cover Upper
16
Relay Comp Led Winker
Part Number : 38301K15921
Relay Comp Led Winker
17
Relay Assy Power
Part Number : 38501MEL003
Relay Assy Power
18
PGM-FI UNIT
Part Number : 38770K64N04
PGM-FI UNIT
19
Plate Heat Guard
Part Number : 50183K64N00
Plate Heat Guard
20
Collar
Part Number : 77103K64N00
Collar
21
Clip (14MM)
Part Number : 90628750000
Clip (14MM)
22
Band Wire
Part Number : 90651KV6003
Band Wire
23
Clip Coupler (Dark Grey)
Part Number : 91534SWA003
Clip Coupler (Dark Grey)
24
Clip Coupler (Dark Brown)
Part Number : 91535TA0003
Clip Coupler (Dark Brown)
25
Clip Coupler (Dark Green)
Part Number : 91565S0X003
Clip Coupler (Dark Green)
26
Bolt Hex 6X20
Part Number : 92101060204J
Bolt Hex 6X20
27
Screw Tapping 5X12
Part Number : 9390325280
Screw Tapping 5X12
28
Nut Flange 6MM
Part Number : 9405006000
Nut Flange 6MM
29
Bolt Flange 6X20
Part Number : 957010602000
Bolt Flange 6X20
30
Bolt Flange 6X20
Part Number : 957010602007
Bolt Flange 6X20
31
Fuse Mini (10A)
Part Number : 9820041000
Fuse Mini (10A)
32
Fuse Mini (20A)
Part Number : 9820042000
Fuse Mini (20A)
33
Fuse Mini (30A)
Part Number : 9820043000
Fuse Mini (30A)
