F-43 Upper Cowl – Katalog Suku Cadang Honda CBR 250R CBU

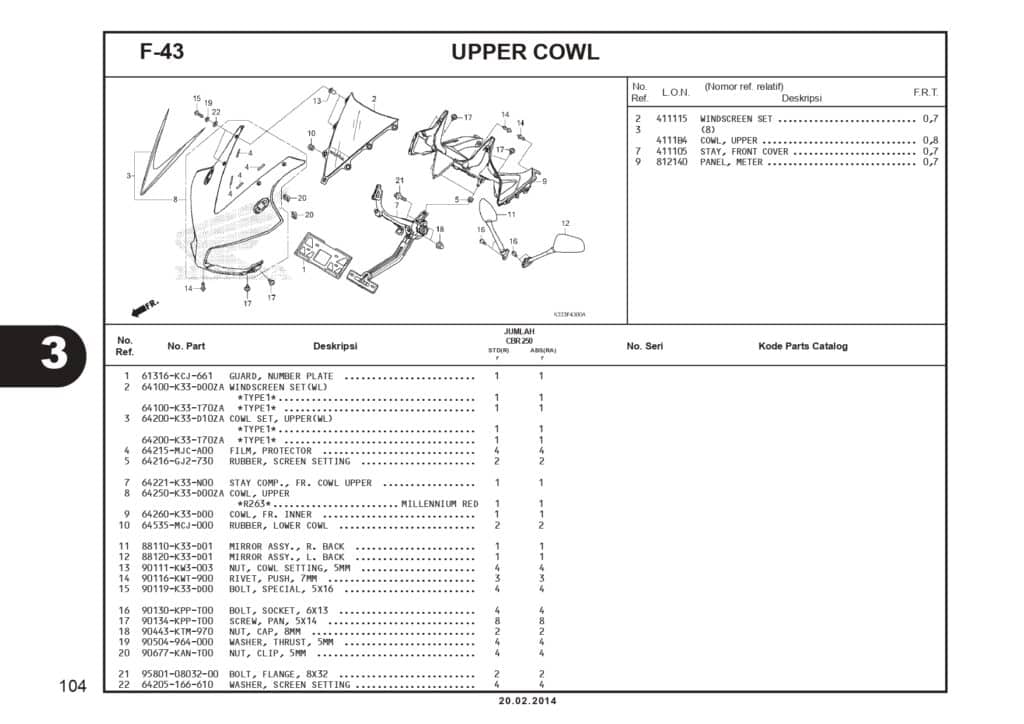

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
GUARD, NUMBER PLATE
Part Number : 61316KCJ661
GUARD, NUMBER PLATE
2
WINDSCREEN SET(WL)
Part Number : 64100K33D00ZA
2
SET ILLUST WIND S
Part Number : 64100K33T70ZA
3
COWL SET UPPER(WL)
Part Number : 64200K33D10ZA
3
SET ILLUST UPPER L
Part Number : 64200K33T70ZA
4
FILM PROTECTOR
Part Number : 64215MJCA00
FILM PROTECTOR
5
RUBBER SCREEN SETTING
Part Number : 64216GJ2730
RUBBER SCREEN SETTING
7
STAY COMP FR COWL UPPER
Part Number : 64221K33N00
8
COWL UPPER
Part Number : 64250K33D00ZA
9
COWL FR INNER
Part Number : 64260K33D00
10
RUBBER LOWER COWL
Part Number : 64535MCJ000
RUBBER LOWER COWL
11
MIRROR ASSY R BACK
Part Number : 88110K33D01
12
MIRROR ASSY L BACK
Part Number : 88120K33D01
13
NUT COWL SET M5X0.8
Part Number : 90111KW3003
NUT COWL SET M5X0.8
14
RIVET,PUSH 7MM
Part Number : 90116KWT900
RIVET,PUSH 7MM
15
BOLT SPECIAL 5X16
Part Number : 90119K33D00
16
BOLT,SOCKET 6X13
Part Number : 90130KPPT00
BOLT,SOCKET 6X13
17
SCREW,PAN 5X14
Part Number : 90134KPPT00
SCREW,PAN 5X14
18
NUT CAP,8MM
Part Number : 90443KTM970
NUT CAP,8MM
19
WASHER, THRUST 5MM
Part Number : 90504964000
WASHER, THRUST 5MM
20
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
21
BOLT FLANGE 8X 32
Part Number : 958010803200
BOLT FLANGE 8X 32
22
WASHER SCREEN SET
Part Number : 64205166610
WASHER SCREEN SET
