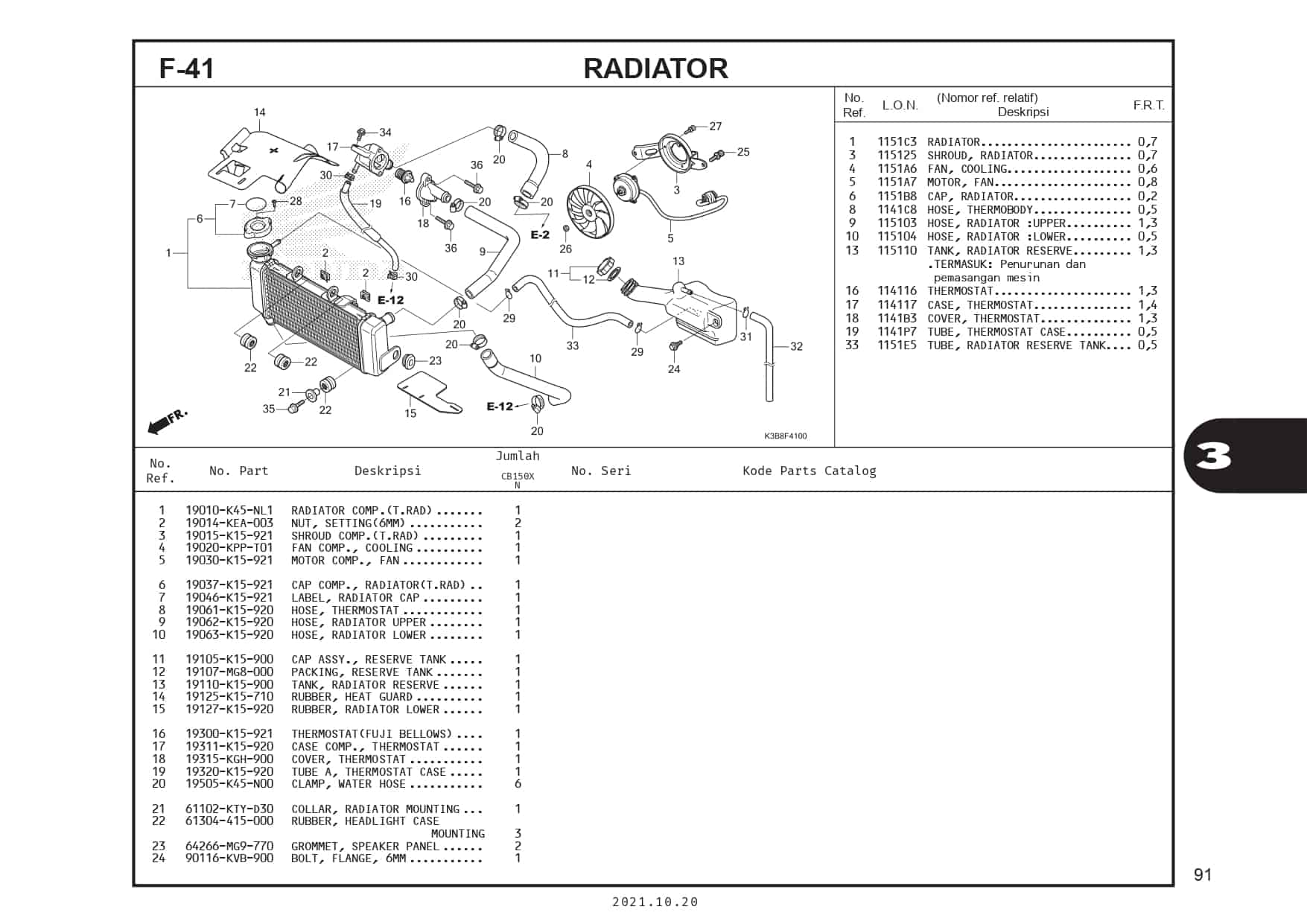

F41 – Radiator – Katalog Honda CB150X
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
RADIATOR COMP
Part Number : 19010K45NL1
RADIATOR COMP
2
SET NUT
Part Number : 19014KEA003
SET NUT
3
SHROUD COMP
Part Number : 19015K15921
SHROUD COMP
4
FAN COMP,COOLING
Part Number : 19020KPPT01
FAN COMP,COOLING
5
MOTOR COMP FAN
Part Number : 19030K15921
MOTOR COMP FAN
6
CAP COMP RADIATOR
Part Number : 19037K15921
CAP COMP RADIATOR
7
CAP COMP RADIATOR
Part Number : 19046K15921
8
HOSE, THERMOSTAT
Part Number : 19061K15920
HOSE, THERMOSTAT
9
HOSE, RADIATOR UPPER
Part Number : 19062K15920
HOSE, RADIATOR UPPER
10
HOSE, RADIATOR LOWER
Part Number : 19063K15920
HOSE, RADIATOR LOWER
11
CAP ASSY,RES TANK
Part Number : 19105K15900
CAP ASSY,RES TANK
12
PACKING,RES TANK
Part Number : 19107MG8000
PACKING,RES TANK
13
TANK,RAD RESERVE
Part Number : 19110K15900
TANK,RAD RESERVE
14
RUBBER,HEAT GUARD
Part Number : 19125K15710
RUBBER,HEAT GUARD
15
RUBBER, RADIATOR LOWER
Part Number : 19127K15920
RUBBER, RADIATOR LOWER
16
THERMOSTAT
Part Number : 19300K15921
THERMOSTAT
17
CASE COMP., THERMOSTAT
Part Number : 19311K15920
CASE COMP., THERMOSTAT
18
COVER,THERMOSTAT
Part Number : 19315KGH900
COVER,THERMOSTAT
19
TUBE A, THERMOSTAT CASE
Part Number : 19320K15920
TUBE A, THERMOSTAT CASE
20
CLAMP, WATER HOSE
Part Number : 19505K45N00
CLAMP, WATER HOSE
21
COLLAR,RADIATOR MOMP
Part Number : 61102KTYD30
COLLAR,RADIATOR MOMP
22
RUBBER,HEADLIGHT
Part Number : 61304415000
RUBBER,HEADLIGHT
23
GROMMET, SPEAKER PANEL
Part Number : 64266MG9770
GROMMET, SPEAKER PANEL
24
BOLT FLANGE 6MM
Part Number : 90116KVB900
BOLT FLANGE 6MM
25
BOLT WASH,6X12
Part Number : 90120GHB601
BOLT WASH,6X12
26
NUT, FLANGE, 3MM
Part Number : 90315MFL003
NUT, FLANGE, 3MM
27
SCREW WASH M4X6
Part Number : 938910400607
SCREW WASH M4X6
28
SCREW, TAPPING, 3X6
Part Number : 9390122020
SCREW, TAPPING, 3X6
29
CLIP B10,TUBE
Part Number : 9500202100
CLIP B10,TUBE
30
CLIP,TUBE,10.5MM
Part Number : 950024105008
CLIP,TUBE,10.5MM
31
CLIP,TUBE 5.0 MM
Part Number : 9500250000
CLIP,TUBE 5.0 MM
32
TUBE 5X480
Part Number : 950055048030
TUBE 5X480
33
TUBE 5.3X650
Part Number : 950055565020
TUBE 5.3X650
34
BOLT FLANGE 6X16
Part Number : 957010601600
BOLT FLANGE 6X16
35
BOLT FLANGE 6X22
Part Number : 957010602200
BOLT FLANGE 6X22
36
BOLT FLANGE 6X25
Part Number : 960010602500
BOLT FLANGE 6X25
