Diagram Bagian

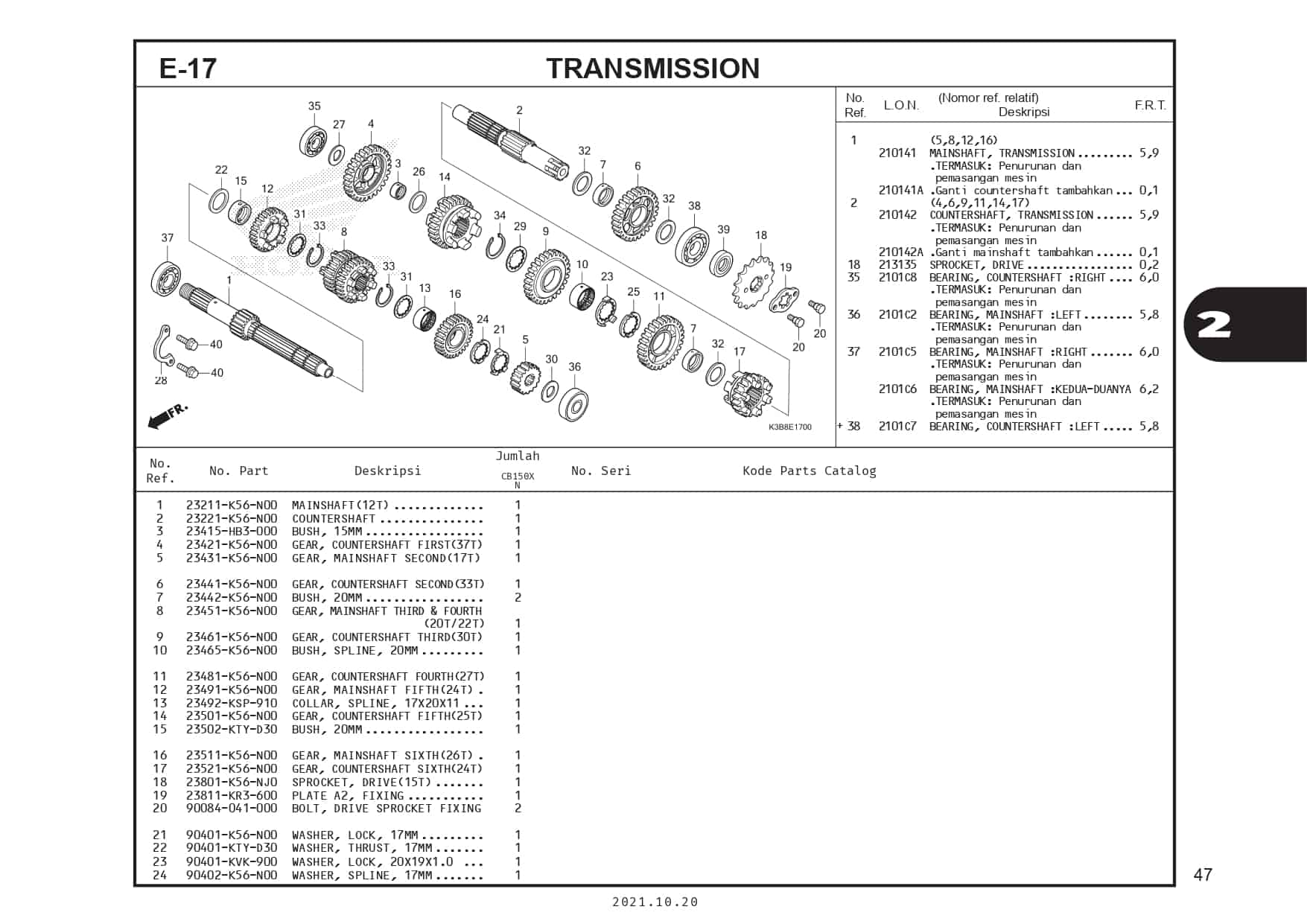

E17 – Transmission – Katalog Honda CB150X
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
MAINSHAFT(12T)
Part Number : 23211K56N00
MAINSHAFT(12T)
2
COUNTERSHAFT
Part Number : 23221K56N00
COUNTERSHAFT
3
BUSH,16MM
Part Number : 23415HB3000
BUSH,16MM
4
GEAR, COUNTERSHAFT FIRST(37T)
Part Number : 23421K56N00
GEAR, COUNTERSHAFT FIRST(37T)
5
GEAR, MAINSHAFT SECOND(17T)
Part Number : 23431K56N00
GEAR, MAINSHAFT SECOND(17T)
6
GEAR, COUNTERSHAFT SECOND(33T)
Part Number : 23441K56N00
GEAR, COUNTERSHAFT SECOND(33T)
7
BUSH, 20MM
Part Number : 23442K56N00
BUSH, 20MM
8
GEAR, MAINSHAFT THIRD & FOURTH
Part Number : 23451K56N00
GEAR, MAINSHAFT THIRD & FOURTH
9
GEAR, COUNTERSHAFT THIRD(30T)
Part Number : 23461K56N00
GEAR, COUNTERSHAFT THIRD(30T)
10
BUSH, SPLINE, 20MM
Part Number : 23465K56N00
BUSH, SPLINE, 20MM
11
GEAR, COUNTERSHAFT FOURTH(27T)
Part Number : 23481K56N00
GEAR, COUNTERSHAFT FOURTH(27T)
12
GEAR, MAINSHAFT FIFTH(24T)
Part Number : 23491K56N00
GEAR, MAINSHAFT FIFTH(24T)
13
COLLAR, SPLINE, 17X20X11
Part Number : 23492KSP910
COLLAR, SPLINE, 17X20X11
14
GEAR, COUNTERSHAFT FIFTH(25T)
Part Number : 23501K56N00
GEAR, COUNTERSHAFT FIFTH(25T)
15
BUSH,20MM
Part Number : 23502KTYD30
BUSH,20MM
16
GEAR, MAINSHAFT SIXTH(26T)
Part Number : 23511K56N00
GEAR, MAINSHAFT SIXTH(26T)
17
GEAR, COUNTERSHAFT SIXTH(24T)
Part Number : 23521K56N00
GEAR, COUNTERSHAFT SIXTH(24T)
18
SPROCKET,DRIVE 15T
Part Number : 23801K56NJ0
SPROCKET,DRIVE 15T
19
PLATE A2 FIXING
Part Number : 23811KR3600
PLATE A2 FIXING
20
BOLT DRIVE SOCKET
Part Number : 90084041000
BOLT DRIVE SOCKET
21
WASHER, LOCK, 17MM
Part Number : 90401K56N00
WASHER, LOCK, 17MM
22
WASHER THRUST,17M2
Part Number : 90401KTYD30
WASHER THRUST,17M2
23
WASHER, LOCK, 20X19X1.0
Part Number : 90401KVK900
WASHER, LOCK, 20X19X1.0
24
WASHER, SPLINE, 17MM
Part Number : 90402K56N00
WASHER, SPLINE, 17MM
25
WASHER, THRUST, 20X19X1.0
Part Number : 90402KVK900
WASHER, THRUST, 20X19X1.0
26
WASHER THRUST 15MM
Part Number : 90412187000
WASHER THRUST 15MM
27
WASHER, SPECIAL, 15MM
Part Number : 90412K56N00
WASHER, SPECIAL, 15MM
28
PLT.BRNG.HOLDER
Part Number : 90441KW7930
PLT.BRNG.HOLDER
29
WASHER, SPLINE, 20MM
Part Number : 90451K56N00
WASHER, SPLINE, 20MM
30
WASHER SPECIAL 12MM
Part Number : 90452KGH900
WASHER SPECIAL 12MM
31
WASHER, SPLINE, 17X23X1.6
Part Number : 90452KRM840
WASHER, SPLINE, 17X23X1.6
32
WASHER 25X20.2X1
Part Number : 90454KPH900
WASHER 25X20.2X1
33
CIR CLIP 17M/M
Part Number : 90601KRM840
CIR CLIP 17M/M
34
SET RING 20MM
Part Number : 90605KVS900
SET RING 20MM
35
BEARING BALL 6202U
Part Number : 91004K56N01
BEARING BALL 6202U
36
BEARING BALL 6201U
Part Number : 91005K56N01
BEARING BALL 6201U
37
BEARING, RADIAL BALL, 6203
Part Number : 91006K56N01
BEARING, RADIAL BALL, 6203
37
BEARING, RADIAL BALL, 6203
Part Number : 91006K56N02
BEARING, RADIAL BALL, 6203
38
BEARING, RADIAL BALL, 6204
Part Number : 91010K56N01
BEARING, RADIAL BALL, 6204
39
OIL SEAL 20X37X7
Part Number : 91216KGH901
OIL SEAL 20X37X7
40
BOLT FLANGE 6X14
Part Number : 957010601400
BOLT FLANGE 6X14
