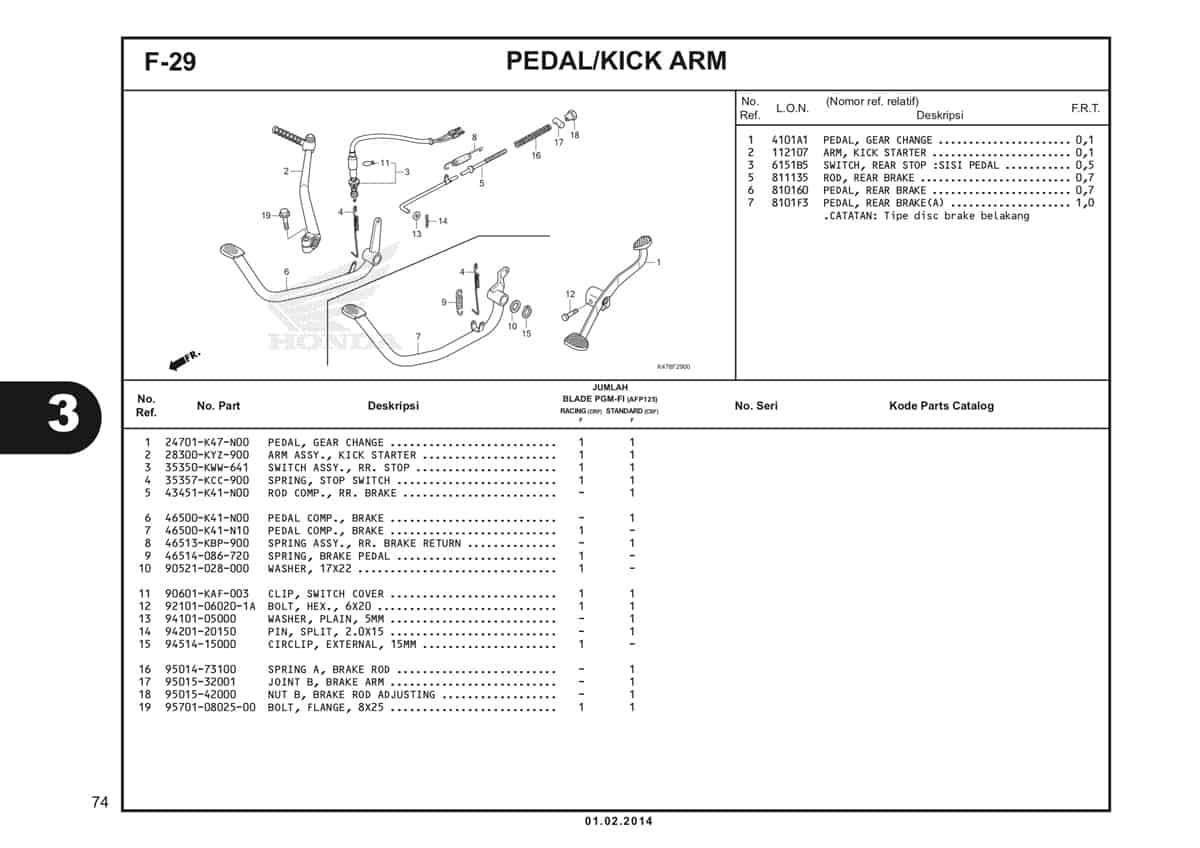

F29 – Pedal/Kick Arm – Katalog Honda Blade K47
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Pedal Gear Change
Part Number : 24701K47N00
Pedal Gear Change
2
Arm Assy Kick Starter
Part Number : 28300KYZ900
Arm Assy Kick Starter
3
Switch Assy RR Stop
Part Number : 35350KWW641
Switch Assy RR Stop
4
Spring Stop Switch
Part Number : 35357KCC900
Spring Stop Switch
5
Rod Comp RR Brake
Part Number : 43451K41N00
Rod Comp RR Brake
6
Pedal Comp Brake
Part Number : 46500K41N00
Pedal Comp Brake
7
Pedal Comp Brake
Part Number : 46500K41N10
Pedal Comp Brake
8
Spring Assy RR Brake
Part Number : 46513KBP900
Spring Assy RR Brake
9
Spring Brake Pedal
Part Number : 46514086720
Spring Brake Pedal
10
Washer 17X22
Part Number : 90521028000
Washer 17X22
11
Clip Switch Cover
Part Number : 90601KAF003
Clip Switch Cover
12
Bolt Hex 6X20
Part Number : 92101060201A
Bolt Hex 6X20
13
Washer Plain 5MM
Part Number : 9410105000
Washer Plain 5MM
14
Pin Cotter 2.0X15
Part Number : 9420120150
Pin Cotter 2.0X15
15
Circlip External 15MM
Part Number : 9451415000
Circlip External 15MM
16
Spring A Brake Rod
Part Number : 9501473100
Spring A Brake Rod
17
Joint Brake Arm
Part Number : 9501532001
Joint Brake Arm
18
Nut Adjust
Part Number : 9501542000
Nut Adjust
19
Bolt Flange 8X25
Part Number : 957010802500
Bolt Flange 8X25
