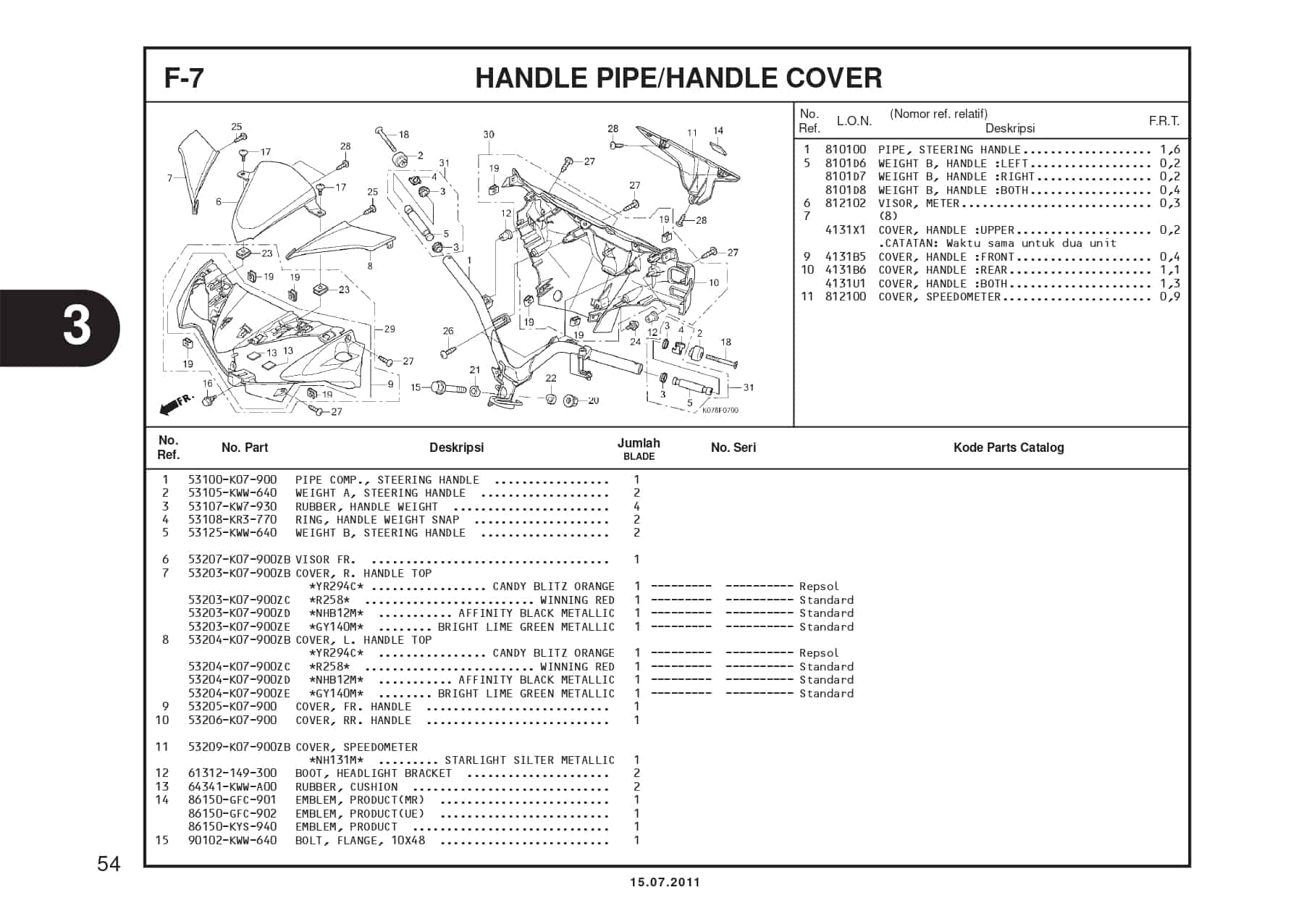

F-7 Handle Pipe/Handle Cover – Katalog Suku Cadang Honda Blade 110
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
PIPE STRG HANDLE
Part Number : 53100K07900
PIPE STRG HANDLE
2
WEIGHT A STRG HDL
Part Number : 53105KWW640
WEIGHT A STRG HDL
3
RUBBER, HANDLE WEIGHT
Part Number : 53107KW7930
RUBBER, HANDLE WEIGHT
4
RING HDL WHT SNAP
Part Number : 53108KR3770
RING HDL WHT SNAP
5
WEIGHT B, STRG HNDL
Part Number : 53125KWW640
WEIGHT B, STRG HNDL
6
VISOR FR
Part Number : 53207K07900ZB
VISOR FR
7
COVER R HDL TOP(CN BZ OR)
Part Number : 53203K07900ZB
COVER R HDL TOP(CN BZ OR)
7
COVER R HDL TOP(WN RD)
Part Number : 53203K07900ZC
COVER R HDL TOP(WN RD)
7
COVER R HDL TOP(AF BK MT)
Part Number : 53203K07900ZD
COVER R HDL TOP(AF BK MT)
7
COVER R HDL TOP(BR LM GR)
Part Number : 53203K07900ZE
COVER R HDL TOP(BR LM GR)
8
COVER L HDL TOP(CN BZ OR)
Part Number : 53204K07900ZB
8
COVER L HDL TOP(WN RD)
Part Number : 53204K07900ZC
COVER L HDL TOP(WN RD)
8
COVER L HDL TOP(AF BK MT)
Part Number : 53204K07900ZD
COVER L HDL TOP(AF BK MT)
8
COVER L HDL TOP(BR LM GR)
Part Number : 53204K07900ZE
COVER L HDL TOP(BR LM GR)
11
COVER SPEEDOMETER(SLV)
Part Number : 53209K07900ZB
COVER SPEEDOMETER(SLV)
12
BOOT HEADLIGHT
Part Number : 61312149300
BOOT HEADLIGHT
13
RUBBER CUSHION
Part Number : 64341KWWA00
RUBBER CUSHION
14
EMBLEM, PRODUCT(MARUI)
Part Number : 86150GFC901
EMBLEM, PRODUCT(MARUI)
14
EMBLEM, PRODUCT(UEHARA)
Part Number : 86150GFC902
EMBLEM, PRODUCT(UEHARA)
14
EMBLEM,PRODUCT
Part Number : 86150KYS940
EMBLEM,PRODUCT
15
BOLT FLANGE 10X48
Part Number : 90102KWW640
BOLT FLANGE 10X48
16
BOLT FR HDL COVER(Y)
Part Number : 90103KPH721
BOLT FR HDL COVER(Y)
17
SCREW VISOR SPC.
Part Number : 90115KW7900
SCREW VISOR SPC.
18
SCREW OVAL 6X45
Part Number : 90191KWB600
SCREW OVAL 6X45
19
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
20
NUT U10MM
Part Number : 90304KGH901
NUT U10MM
21
COLLAR A HDL SET
Part Number : 90501KPH880
COLLAR A HDL SET
22
COLLAR B HDL SET
Part Number : 90505KPH880
COLLAR B HDL SET
23
NUT CLIP 5MM.
Part Number : 90677KANT00
NUT CLIP 5MM.
24
SCREW PAN 5X11.5
Part Number : 91509GE2760
SCREW PAN 5X11.5
25
SCREW TAPPING 4X12
Part Number : 9390324310
SCREW TAPPING 4X12
26
SCREW, TAPPING, 4X16
Part Number : 9390324410
SCREW, TAPPING, 4X16
27
SCREW, TAPPING, 4X16
Part Number : 9390324480
SCREW, TAPPING, 4X16
28
SCREW TAPPING 4X12
Part Number : 9390334310
SCREW TAPPING 4X12
29
COVER HDL FR ASSY
Part Number : 5320AK07900
COVER HDL FR ASSY
30
COVER HDL RR SET
Part Number : 5320CK07900
COVER HDL RR SET
31
WEIGHT B ASSY STRG HDL
Part Number : 5312AKWWA80
WEIGHT B ASSY STRG HDL
