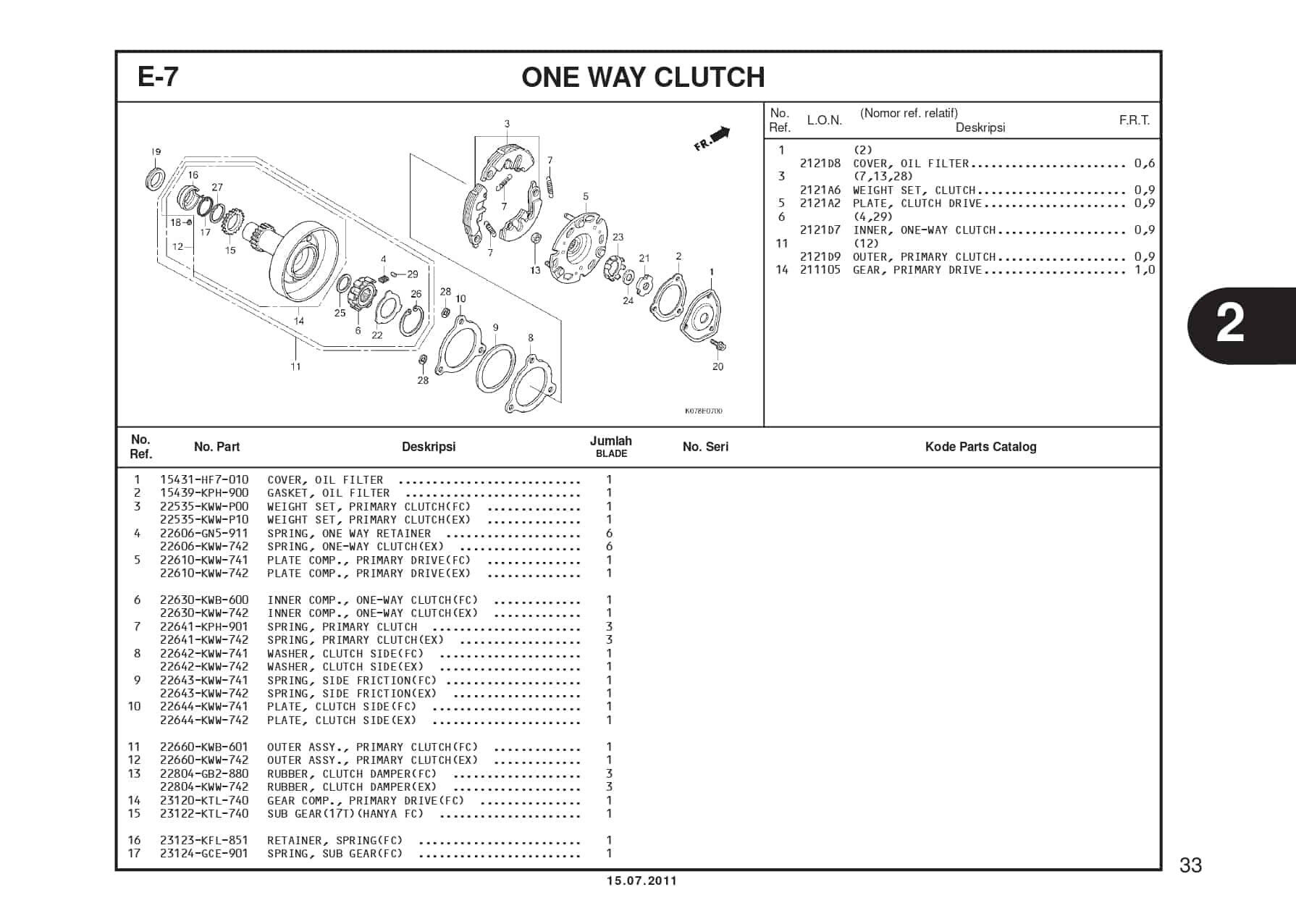

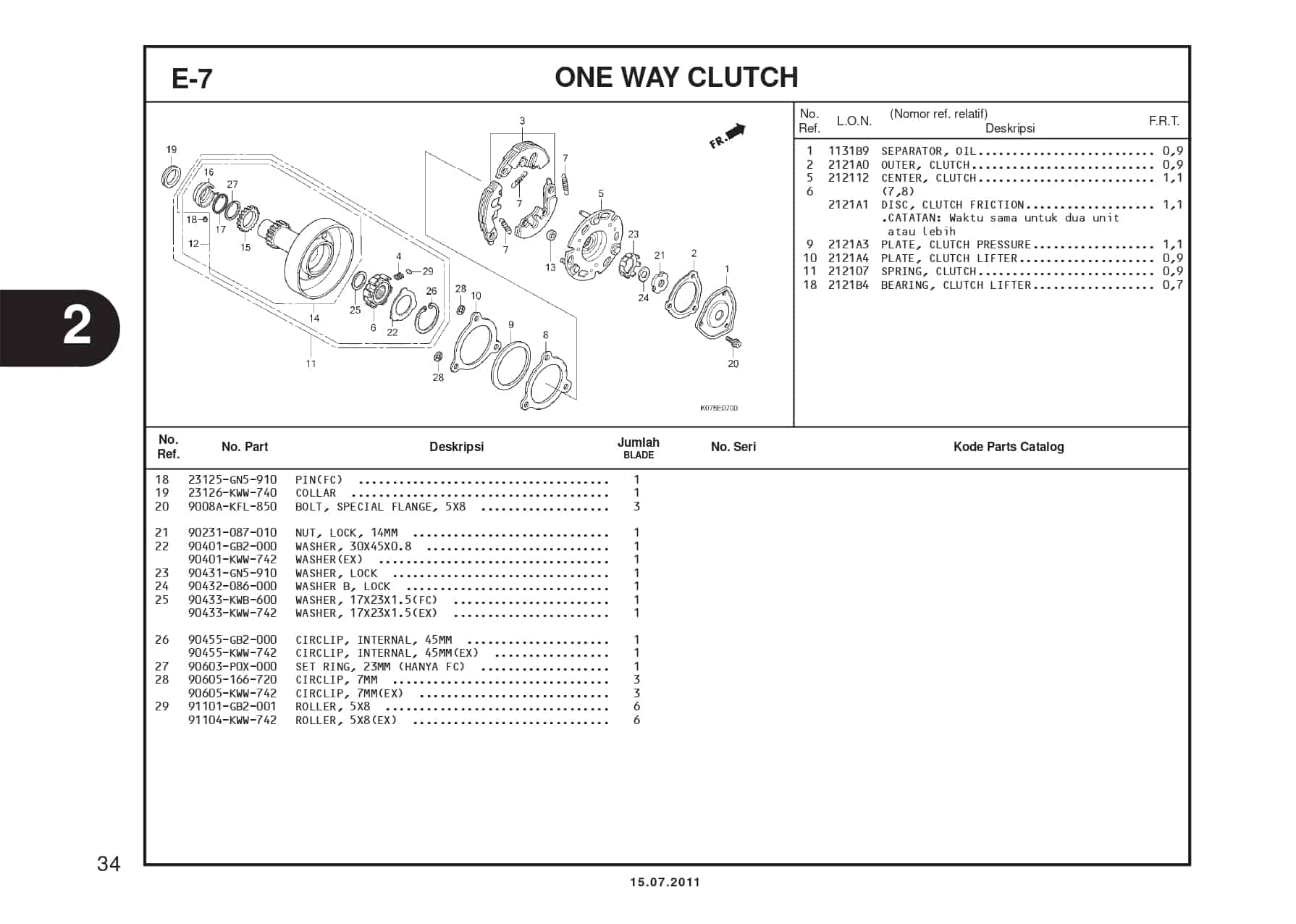

E-7 One Way Clutch – Katalog Suku Cadang Honda Blade 110
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
COVER OIL FILTER
Part Number : 15431HF7010
COVER OIL FILTER
2
GASKET OIL FILTER
Part Number : 15439KPH900
GASKET OIL FILTER
3
WEIGHT SET PRIMARY CLUTCH
Part Number : 22535KWWP00
WEIGHT SET PRIMARY CLUTCH
3
WEIGHT SET PRIMARY CLUTCH
Part Number : 22535KWWP10
WEIGHT SET PRIMARY CLUTCH
4
SPRING ONE WAY RETAINER
Part Number : 22606GN5911
4
SPRING ONE WAY RETAINER
Part Number : 22606KWW742
SPRING ONE WAY RETAINER
5
PLATE COMP PRIMARY DRIVE
Part Number : 22610KWW741
PLATE COMP PRIMARY DRIVE
6
INNER COMP ONE WAY CLUTCH
Part Number : 22630KWB600
INNER COMP ONE WAY CLUTCH
6
INNER COMP ONE WAY CLUTCH
Part Number : 22630KWW742
INNER COMP ONE WAY CLUTCH
7
SPRING, PRIM CLUTCH
Part Number : 22641KPH901
7
SPRING, PRIM CLUTCH
Part Number : 22641KWW742
SPRING, PRIM CLUTCH
8
WASHER CLUTCH SIDE
Part Number : 22642KWW741
WASHER CLUTCH SIDE
8
WASHER,CLUTCH SIDE
Part Number : 22642KWW742
WASHER,CLUTCH SIDE
9
SPRING SIDE FRICTION
Part Number : 22643KWW741
SPRING SIDE FRICTION
9
SPG,SIDE FRICTION
Part Number : 22643KWW742
SPG,SIDE FRICTION
10
PLATE CLUTCH SIDE
Part Number : 22644KWW741
PLATE CLUTCH SIDE
10
PLATE,CLUTCH SIDE
Part Number : 22644KWW742
PLATE,CLUTCH SIDE
11
OUTER ASSY PRIMARY CLUTCH
Part Number : 22660KWB601
OUTER ASSY PRIMARY CLUTCH
12
OUTER ASSY. PRIMARY CLUTCH
Part Number : 22660KWW742
13
RUBBER CLUTCH DAMPER
Part Number : 22804GB2880
RUBBER CLUTCH DAMPER
13
RUBBER, CLUTCH DAMPER
Part Number : 22804KWW742
RUBBER, CLUTCH DAMPER
14
GEAR COMP PRIMARY DRIVE
Part Number : 23120KTL740
GEAR COMP PRIMARY DRIVE
15
GEAR SUB
Part Number : 23122KTL740
GEAR SUB
16
RETAINER SPG
Part Number : 23123KFL851
RETAINER SPG
17
SPG SUB GEAR
Part Number : 23124GCE901
SPG SUB GEAR
18
PIN
Part Number : 23125GN5910
19
COLLAR 19.1X30X4
Part Number : 23126KWW740
COLLAR 19.1X30X4
20
BOLT SPL FLANGE 5X8
Part Number : 9008AKFL850
BOLT SPL FLANGE 5X8
21
NUT LOCK 14MM
Part Number : 90231087010
NUT LOCK 14MM
22
WASHER,30X45X0,8
Part Number : 90401GB2000
WASHER,30X45X0,8
22
WASHER
Part Number : 90401KWW742
WASHER
23
WASHER LOCK
Part Number : 90431GN5910
WASHER LOCK
24
WASHER BLOCK
Part Number : 90432086000
WASHER BLOCK
25
WASHER, 17X23X1.5
Part Number : 90433KWB601
WASHER, 17X23X1.5
26
CIRCLIP,INT 45 MM
Part Number : 90455GB2000
CIRCLIP,INT 45 MM
26
CIRCLIP,IN,45MM
Part Number : 90455KWW742
27
SET RING 23 MM
Part Number : 90603P0X000
SET RING 23 MM
28
CIRCLIP 7MM
Part Number : 90605166720
CIRCLIP 7MM
28
CIRCLIP, 7MM
Part Number : 90605KWW742
CIRCLIP, 7MM
29
ROLLER, 5X8
Part Number : 91101GB2000
