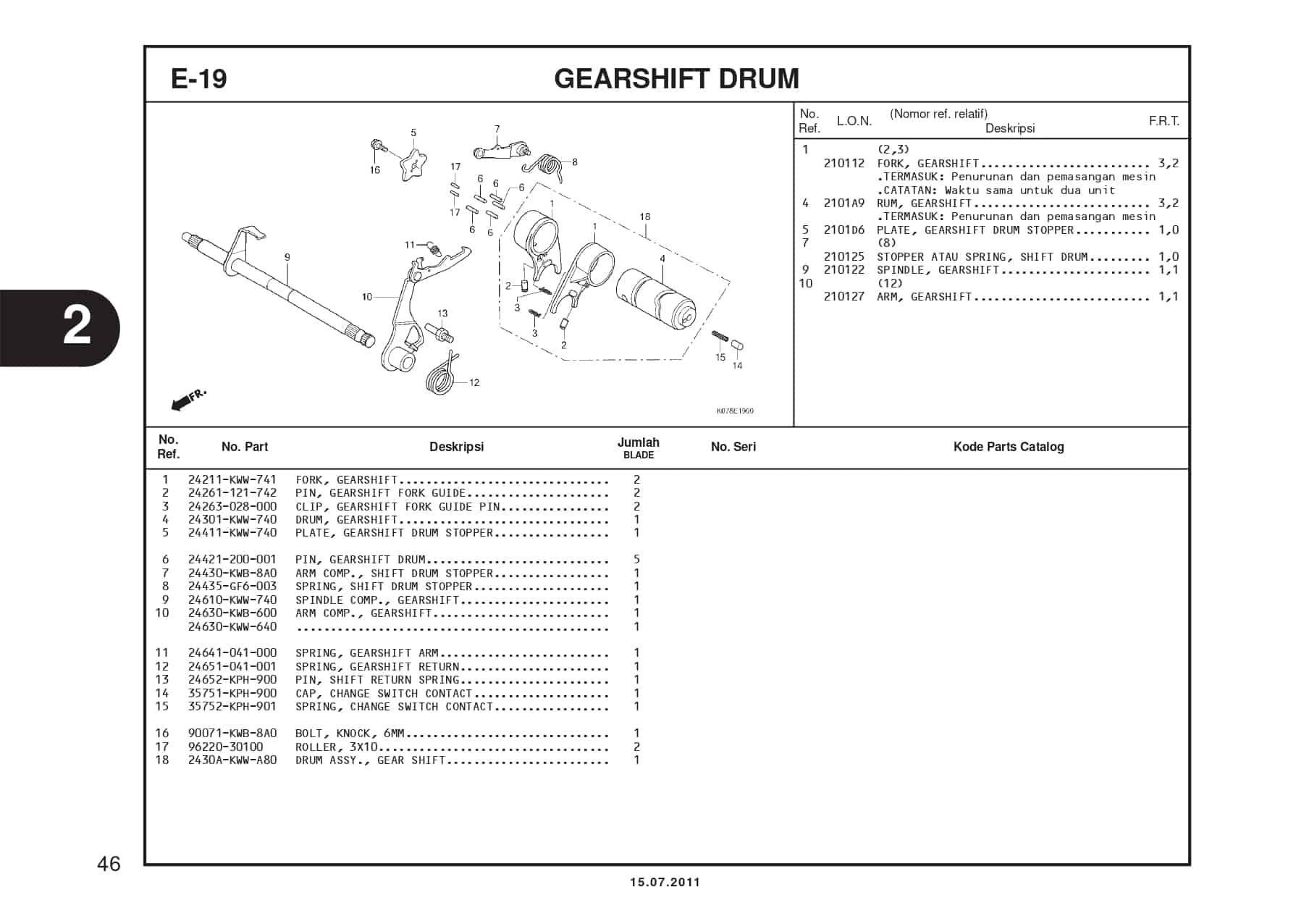

E-19 Gearshift Drum – Katalog Suku Cadang Honda Blade 110
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
FORK GEAR SHIFT
Part Number : 24211KWW741
2
PIN GEAR SHIFT FO
Part Number : 24261121742
PIN GEAR SHIFT FO
3
GEAR SHIFT FORK GUIDE
Part Number : 24263028000
GEAR SHIFT FORK GUIDE
5
PLATE SHIFT DRUM STOPPER
Part Number : 24411KWW740
PLATE SHIFT DRUM STOPPER
6
GEAR SHIFT DRUM
Part Number : 24421200001
GEAR SHIFT DRUM
7
ARM COMP SHIFT DRUM
Part Number : 24430GB4772
ARM COMP SHIFT DRUM
8
SPRING,SHIFT DRUM STPR
Part Number : 24435GB4721
9
SPINDLE COMP GEAR SHIFT
Part Number : 24610KWW740
10
ARM COMP GEAR SHIFT
Part Number : 24630KWB600
ARM COMP GEAR SHIFT
10
ARM COMP GEAR SHIFT
Part Number : 24630KWW640
ARM COMP GEAR SHIFT
11
SPRING GEAR SHIFT ARM
Part Number : 24641041000
SPRING GEAR SHIFT ARM
12
SPRING GEAR SHIFT RETURN
Part Number : 24651041001
SPRING GEAR SHIFT RETURN
13
PIN SHIFT RETURN SPRING
Part Number : 24652KPH900
PIN SHIFT RETURN SPRING
14
CAP CONTACT CHANGE SW
Part Number : 35751KPH900
CAP CONTACT CHANGE SW
15
SPRINGCONTACTCHANGESW
Part Number : 35752KPH900
SPRINGCONTACTCHANGESW
16
BOLT KNOCK 6MM
Part Number : 90071KWB8A0
BOLT KNOCK 6MM
17
ROLLER 3X10
Part Number : 9622030100
ROLLER 3X10
18
DRUM ASSY GEARSHIFT
Part Number : 2430AKWWA80
DRUM ASSY GEARSHIFT
