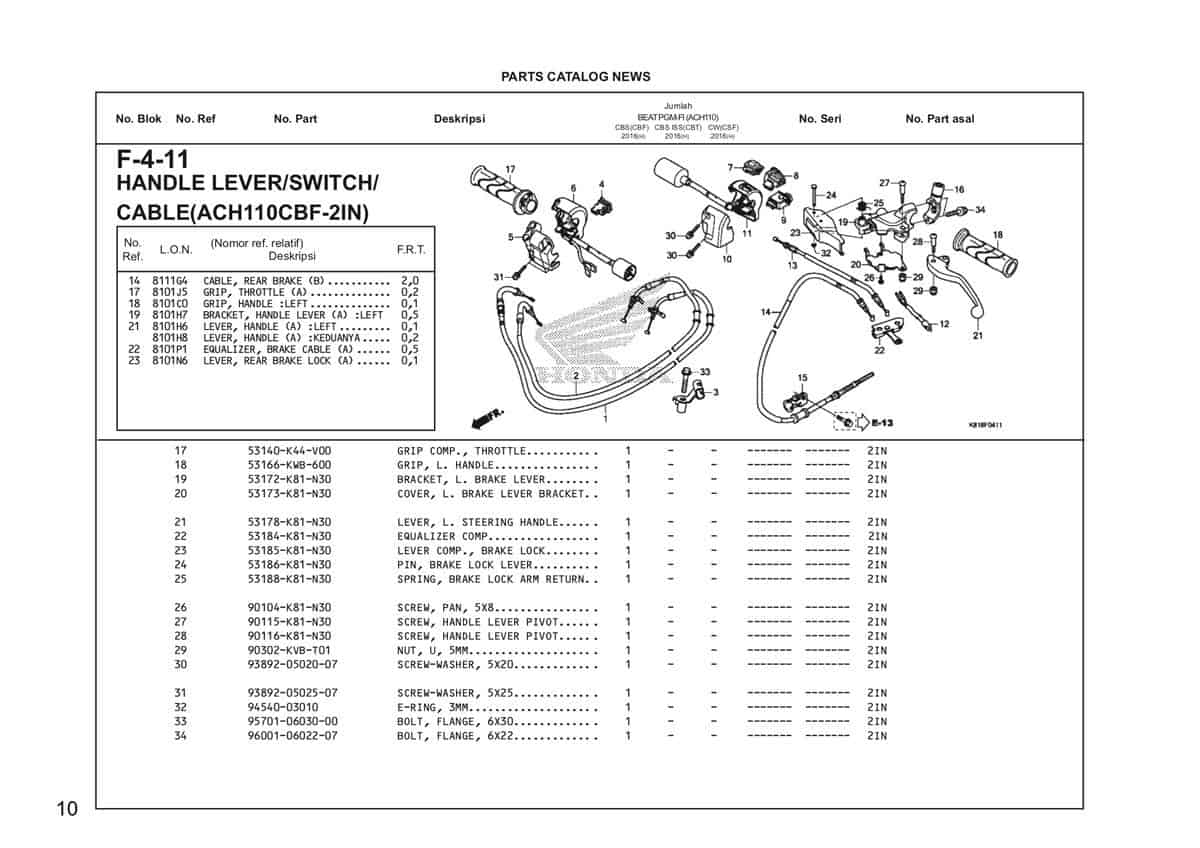

F4 – 11 – Handle Lever/Switch/Cable – Katalog Honda BeAT Street eSP
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CABLE COMP A,THROT
Part Number : 17910K81N31
CABLE COMP A,THROT
2
CABLE COMP B,THROT
Part Number : 17920K81N31
CABLE COMP B,THROT
3
CLAMPER THROT CABLE
Part Number : 17925K50T00
CLAMPER THROT CABLE
4
SWITCH UNIT, STARTER(TOYO)
Part Number : 35160K20T21
SWITCH UNIT, STARTER(TOYO)
5
HOUSING RR STARTER SWITCH
Part Number : 35164K81N31
HOUSING RR STARTER SWITCH
6
HOUSING COMP STARTER SWITCH
Part Number : 35165K81N31
HOUSING COMP STARTER SWITCH
7
SWITCH UNIT DIMMER
Part Number : 35170KYZ901
SWITCH UNIT DIMMER
8
SWITCH UNIT, HORN(TOYO)
Part Number : 35180K20T21
SWITCH UNIT, HORN(TOYO)
9
SW UNIT,WINKER
Part Number : 35200K03N31
SW UNIT,WINKER
10
HOUSING WINKER SWITCH RR
Part Number : 35202GGZJ02
HOUSING WINKER SWITCH RR
11
HOUSING COMP WINKER SWITCH
Part Number : 35205K81N31
HOUSING COMP WINKER SWITCH
12
SWITCH ASSY., FR. STOP
Part Number : 35340K81N31
SWITCH ASSY., FR. STOP
13
CABLE COMP FR BRAKE
Part Number : 43440K81N31
CABLE COMP FR BRAKE
14
CABLE COMP RR BRAKE
Part Number : 43450K81N30
CABLE COMP RR BRAKE
14
CABLE COMP RR BRAKE
Part Number : 43450K81N31
CABLE COMP RR BRAKE
15
CLAMPER RR BRAKE CABLE
Part Number : 43455KZL930
CLAMPER RR BRAKE CABLE
16
HOLDER, MIRROR
Part Number : 45517K81N30
HOLDER, MIRROR
17
GRIP COMP THROTTLE
Part Number : 53140K44V00
GRIP COMP THROTTLE
18
GRIP L HDL
Part Number : 53166KWB600
GRIP L HDL
18
GRIP L HDL
Part Number : 53166K2SN00
GRIP L HDL
19
BRACKET L BRAKE LEVER
Part Number : 53172K81N30
BRACKET L BRAKE LEVER
20
COVER L BRAKE LEVER BRACKET
Part Number : 53173K81N30
COVER L BRAKE LEVER BRACKET
21
LEVER L STEERING HANDLE
Part Number : 53178K81N30
LEVER L STEERING HANDLE
22
EQUALIZER COMP
Part Number : 53184K81N30
EQUALIZER COMP
23
LEVER COMP BRAKE LOCK
Part Number : 53185K81N30
LEVER COMP BRAKE LOCK
24
PIN BRAKE LOCK LEVER
Part Number : 53186K81N30
PIN BRAKE LOCK LEVER
25
SPRING BRAKE LOCK ARM RETURN
Part Number : 53188K81N30
SPRING BRAKE LOCK ARM RETURN
26
SCREW PAN 5X8
Part Number : 90104K81N30
SCREW PAN 5X8
27
SCREW HANDLE LEVER PIVOT
Part Number : 90115K81N30
SCREW HANDLE LEVER PIVOT
28
SCREW HANDLE LEVER PIVOT
Part Number : 90116K81N30
SCREW HANDLE LEVER PIVOT
29
NUT,U,5MM
Part Number : 90302KVBT01
NUT,U,5MM
30
SCREW,WASHER 5X20
Part Number : 938920502007
SCREW,WASHER 5X20
31
SCREW,WASHER 5X25
Part Number : 938920502507
SCREW,WASHER 5X25
31
SCREW,WASHER 5X25
Part Number : 938920502500
SCREW,WASHER 5X25
32
E-RING 3 MM
Part Number : 9454003010
E-RING 3 MM
33
BOLT FLANGE 6X30
Part Number : 957010603000
BOLT FLANGE 6X30
33
BOLT FLANGE 6X30
Part Number : 957010603008
BOLT FLANGE 6X30
34
BOLT FLANGE 6X22
Part Number : 960010602207
BOLT FLANGE 6X22
34
BOLT FLANGE 6X22
Part Number : 90105HP1000
BOLT FLANGE 6X22
