Diagram Bagian

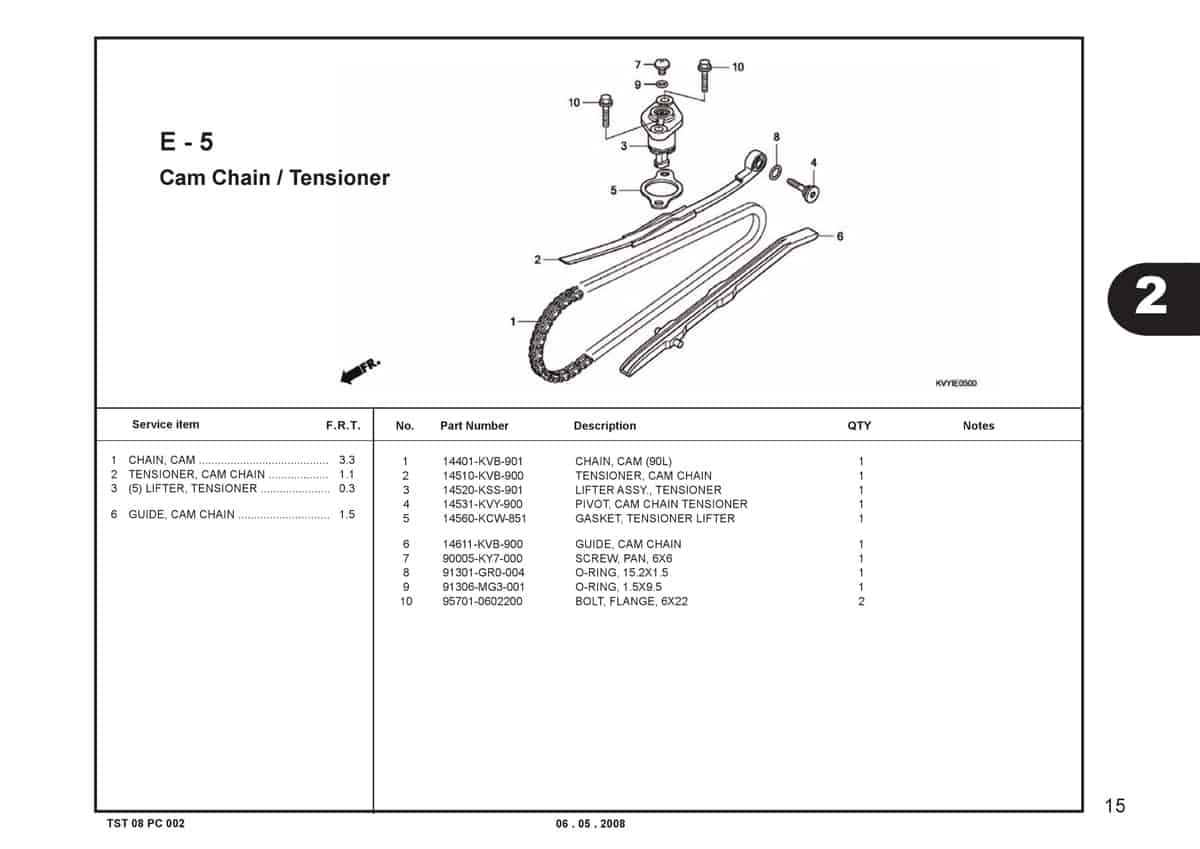

E5 – Cam Chain/Tensioner – Katalog Honda BeAT Karbu KVY
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
CHAIN CAM DID SCR-0404SV
Part Number : 14401KVB901
CHAIN CAM DID SCR-0404SV
2
TENSIONER, CAM CHAIN
Part Number : 14510KVB900
TENSIONER, CAM CHAIN
3
LIFTER ASSY. TENSIONER
Part Number : 14520KSS901
LIFTER ASSY. TENSIONER
4
PIVOT CAM CHAIN TENSIONER
Part Number : 14531KVY900
PIVOT CAM CHAIN TENSIONER
5
GASKET TENSIONER LIFTER
Part Number : 14560KCW851
GASKET TENSIONER LIFTER
6
GUIDECAM CHAIN
Part Number : 14611KVB900
GUIDECAM CHAIN
7
SCREW PAN 6X6
Part Number : 90005KY7000
SCREW PAN 6X6
8
O-RING 15.2X1.5
Part Number : 91301GR0004
O-RING 15.2X1.5
9
O RING 1.5 X 9.5
Part Number : 91306MG3000
O RING 1.5 X 9.5
9
O RING 1.5 X 9.5
Part Number : 91306KRM840
O RING 1.5 X 9.5
10
BOLT FLANGE 6X22
Part Number : 957010602200
BOLT FLANGE 6X22
