F-35 Stand/Kick Pedal – Katalog Suku Cadang Honda BeAT FI K25A

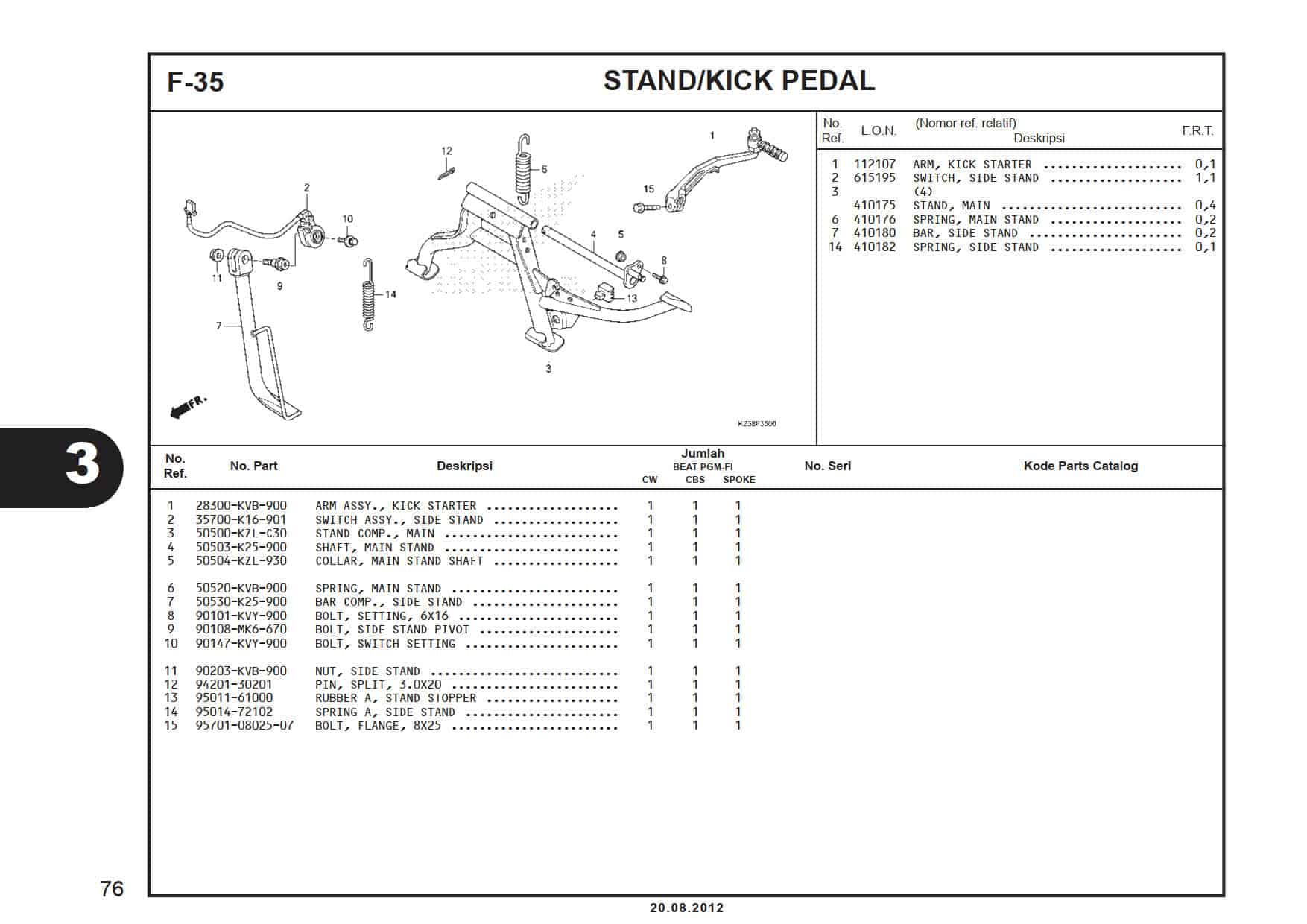

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
ARM ASSY KICK STARTER
Part Number : 28300KVB900
ARM ASSY KICK STARTER
2
SWITCH ASSY., SIDE STAND
Part Number : 35700K16901
SWITCH ASSY., SIDE STAND
3
STAND COMP MAIN
Part Number : 50500KZLC30
4
SHAFT, MAIN STAND
Part Number : 50503K25900
SHAFT, MAIN STAND
5
COLLAR MAIN STAND SHAFT
Part Number : 50504KZL930
COLLAR MAIN STAND SHAFT
6
SPRING MAIN STAND
Part Number : 50520KVB900
SPRING MAIN STAND
7
BAR COMP., SIDE STAND
Part Number : 50530K25900
BAR COMP., SIDE STAND
8
BOLT SETTING 6X16
Part Number : 90101KVY900
BOLT SETTING 6X16
9
BOLT SIDE STAND PIVOT
Part Number : 90108MK6670
BOLT SIDE STAND PIVOT
10
BOLT SW SETTING
Part Number : 90147KVY900
BOLT SW SETTING
11
NUT SIDE STAND
Part Number : 90203KVB900
NUT SIDE STAND
12
PIN SPLIT 3.0X20
Part Number : 9420130201
PIN SPLIT 3.0X20
12
PIN SPLIT 3.0X20
Part Number : 9420130200
PIN SPLIT 3.0X20
13
STOPPER RUBBER A STAND
Part Number : 9501161000
STOPPER RUBBER A STAND
14
SPRING A SIDE STAND
Part Number : 9501472102
SPRING A SIDE STAND
15
BOLT FLANGE 8X25
Part Number : 957010802507
BOLT FLANGE 8X25
