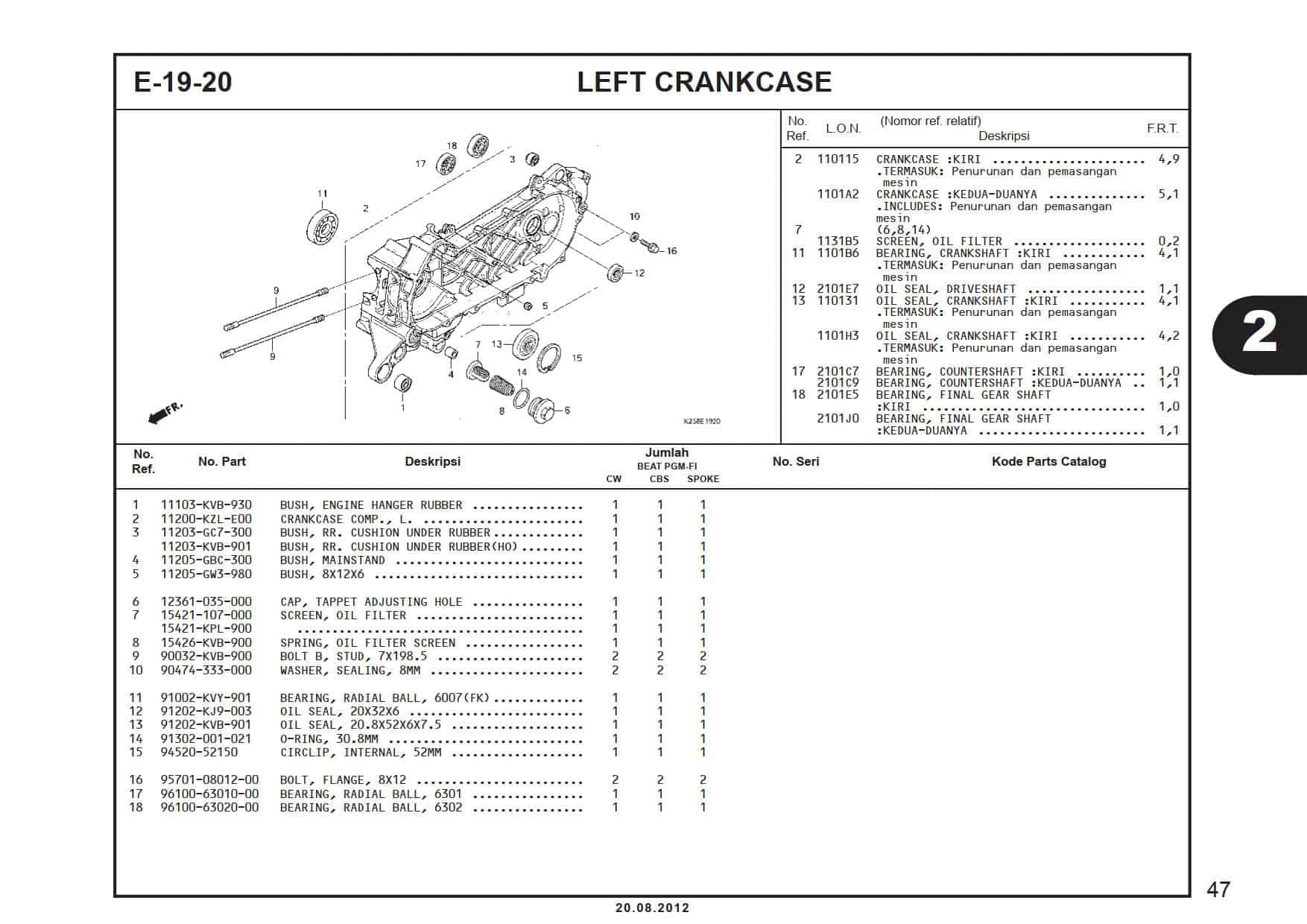

E-19-20 Left CrankCase – Katalog Suku Cadang Honda BeAT FI K25A
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
RUB.BUSH,ENG.HANGER
Part Number : 11103KVB930
RUB.BUSH,ENG.HANGER
1
RUB.BUSH,ENG.HANGER
Part Number : 11103K0JN00
RUB.BUSH,ENG.HANGER
1
RUB.BUSH,ENG.HANGER
Part Number : 11103K0JN21
RUB.BUSH,ENG.HANGER
2
CRANKCASE COMP L
Part Number : 11200KZLE00
3
BUSH, RR CUSHION UNDER RUBBER
Part Number : 11203GC7300
BUSH, RR CUSHION UNDER RUBBER
3
UNDER RUBBER BUSH REAR
Part Number : 11203KVB901
UNDER RUBBER BUSH REAR
3
UNDER RUBBER BUSH REAR
Part Number : 11203K35J01
UNDER RUBBER BUSH REAR
4
BUSH M STAND
Part Number : 11205GBC300
BUSH M STAND
5
BUSH 8X12X6
Part Number : 11205GW3931
BUSH 8X12X6
6
CAP TAPPET
Part Number : 12361035000
CAP TAPPET
7
SCREEN OIL FILTER
Part Number : 15421107000
SCREEN OIL FILTER
7
SCREEN,OIL FILTER
Part Number : 15421KPL900
SCREEN,OIL FILTER
8
SPRING OIL FILTER SCREEN
Part Number : 15426KVB900
SPRING OIL FILTER SCREEN
9
BOLT B STUD 7X198.5
Part Number : 90032KVB900
BOLT B STUD 7X198.5
10
WASHER,8MM
Part Number : 90474333000
WASHER,8MM
11
BRG BALL RADIAL 6007
Part Number : 91002KVY901
BRG BALL RADIAL 6007
11
BRG BALL RADIAL 6007
Part Number : 91002KZLA01
BRG BALL RADIAL 6007
11
BRG BALL RADIAL 6007
Part Number : 91002K46N21
BRG BALL RADIAL 6007
11
BRG BALL RADIAL 6007
Part Number : 91002K44V01
BRG BALL RADIAL 6007
12
OIL SEAL 20X32X6
Part Number : 91202KJ9003
OIL SEAL 20X32X6
13
OIL SEAL 20.8X52X7.5
Part Number : 91202KVB901
OIL SEAL 20.8X52X7.5
13
OIL SEAL 20.8X52X7.5
Part Number : 91202K50T01
OIL SEAL 20.8X52X7.5
14
O-RING 30.8MM
Part Number : 91302001020
O-RING 30.8MM
15
CIRCLIP INT 52MM
Part Number : 9452052150
CIRCLIP INT 52MM
16
BOLT, FLANGE, 8X12
Part Number : 957010801200
BOLT, FLANGE, 8X12
17
BEARING RADIAL 6301
Part Number : 961006301000
BEARING RADIAL 6301
17
BEARING RADIAL 6301
Part Number : 91005K50T01
BEARING RADIAL 6301
18
BEARING RADIAL 6302
Part Number : 961006302000
BEARING RADIAL 6302
