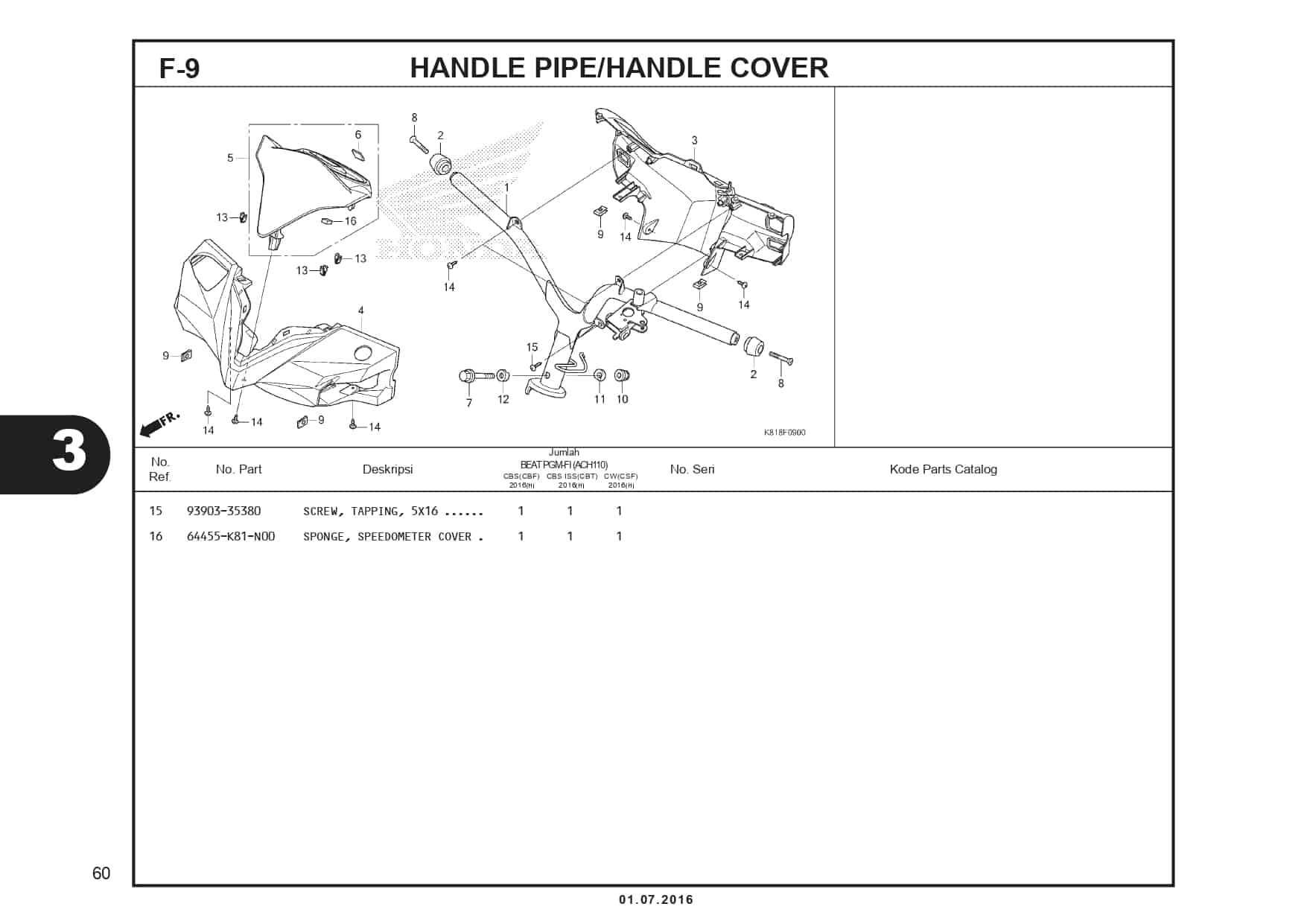

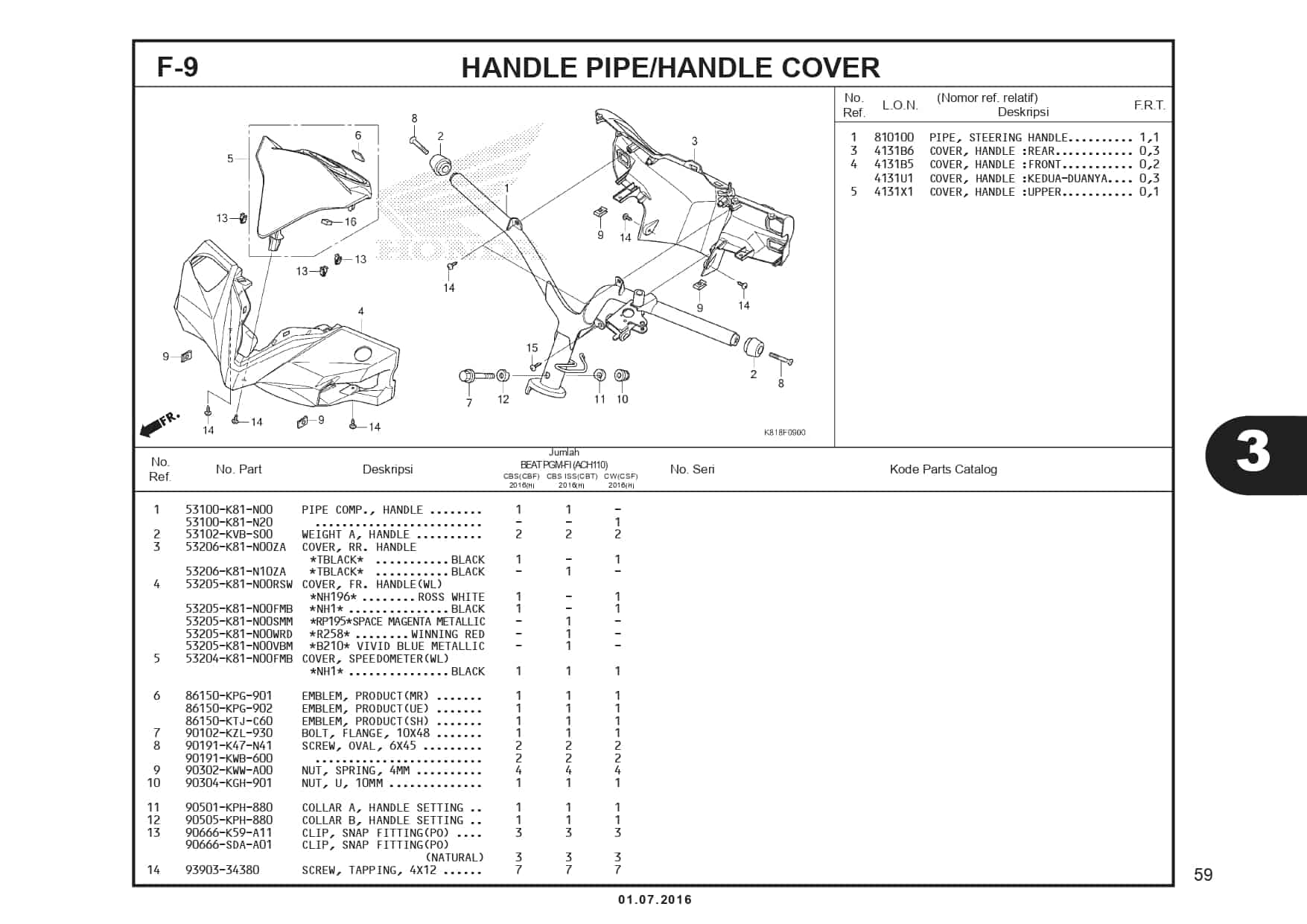

F9 – Handle Pipe/Handle Cover – Katalog Honda BeAT eSP K81
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
PIPE COMP HNDL
Part Number : 53100K81N00
PIPE COMP HNDL
1
PIPE COMP HNDL
Part Number : 53100K81N20
PIPE COMP HNDL
2
WEIGHT A HDL
Part Number : 53102KVBS00
WEIGHT A HDL
3
COVER HANDLE RR
Part Number : 53206K81N00ZA
COVER HANDLE RR
3
COVER HANDLE RR R
Part Number : 53206K81N10ZA
COVER HANDLE RR R
4
Cover Handle Fr Ni Or
Part Number : 53205K81N00ZJ
Cover Handle Fr Ni Or
4
COVER HANDLE FR WHITE
Part Number : 53205K81N00RSW
COVER HANDLE FR WHITE
4
COVER HANDLE FR WHITE
Part Number : 53205K81N00ZE
COVER HANDLE FR WHITE
4
COVER HANDLE FR BLACK
Part Number : 53205K81N00FMB
COVER HANDLE FR BLACK
4
COVER HANDLE FR BLACK
Part Number : 53205K81N00ZB
COVER HANDLE FR BLACK
4
COVER HANDLE FR MAGENTA
Part Number : 53205K81N00SMM
COVER HANDLE FR MAGENTA
4
COVER HANDLE FR MAGENTA
Part Number : 53205K81N00ZG
COVER HANDLE FR MAGENTA
4
COVER HDL FR (WN RD)
Part Number : 53205K81N00WRD
COVER HDL FR (WN RD)
4
COVER HDL FR (BIRU)
Part Number : 53205K81N00VBM
COVER HDL FR (BIRU)
4
Cover Handle FR (Biru)
Part Number : 53205K81N00ZF
Cover Handle FR (Biru)
5
COVER SPDT (BLK)
Part Number : 53204K81N00FMB
COVER SPDT (BLK)
6
EMBLEM, WING MARK
Part Number : 86150KPG901
EMBLEM, WING MARK
6
EMBLEM,PRODUCT (UEHARA)
Part Number : 86150KPG902
EMBLEM,PRODUCT (UEHARA)
6
EMBLEM,PRODUCT
Part Number : 86150KTJC60
EMBLEM,PRODUCT
7
BOLT FLANGE DR 10X48
Part Number : 90102KZL930
BOLT FLANGE DR 10X48
8
SCREW, OVAL 6X45
Part Number : 90191K47N41
SCREW, OVAL 6X45
8
SCREW OVAL 6X45
Part Number : 90191KWB600
SCREW OVAL 6X45
9
NUT SPRING 4MM
Part Number : 90302KWWA00
NUT SPRING 4MM
10
NUT U10MM
Part Number : 90304KGH901
NUT U10MM
11
COLLAR A HDL SET
Part Number : 90501KPH880
COLLAR A HDL SET
12
COLLAR B HDL SET
Part Number : 90505KPH880
COLLAR B HDL SET
13
CLIP SNAP FIT(PO)
Part Number : 90666K59A11
CLIP SNAP FIT(PO)
13
CLIP SNAP FIT (P0)
Part Number : 90666SDAA01
CLIP SNAP FIT (P0)
14
SCREW TAPPING 4X12
Part Number : 9390334380
SCREW TAPPING 4X12
15
SCREW TAPPING 5X16
Part Number : 9390335380
SCREW TAPPING 5X16
15
SCREW TAPPING 5X16
Part Number : 9390325380
SCREW TAPPING 5X16
16
SPONGE, SPEEDOMETER COVER
Part Number : 64455K81N00
SPONGE, SPEEDOMETER COVER
