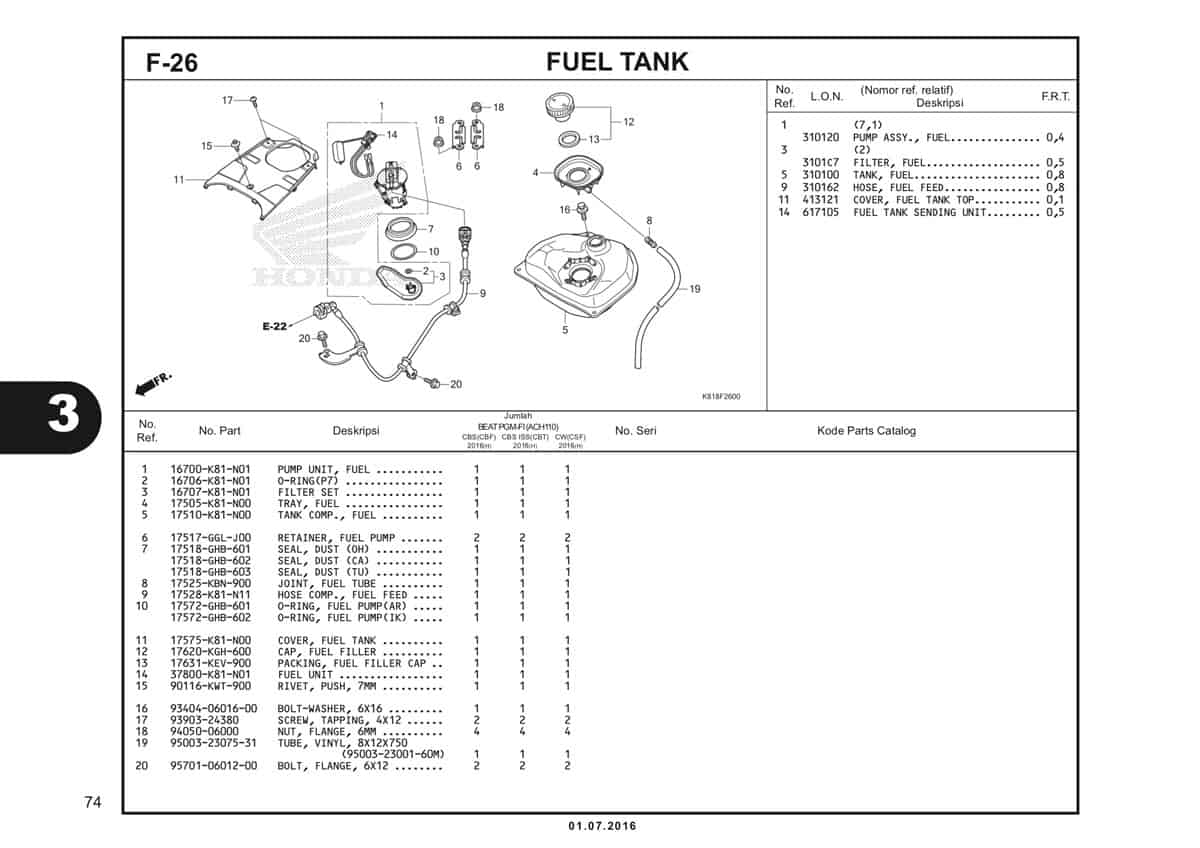

F26 – Fuel Tank – Katalog Honda BeAT eSP K81
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
UNIT ASSY,FUEL PUMP
Part Number : 16700K81N01
UNIT ASSY,FUEL PUMP
1
UNIT ASSY,FUEL PUMP
Part Number : 16700K81N00
UNIT ASSY,FUEL PUMP
2
O-RING P7
Part Number : 16706K81N01
O-RING P7
3
FILTER SET
Part Number : 16707K81N01
FILTER SET
4
TRAY FUEL
Part Number : 17505K81N00
TRAY FUEL
5
TANK COMP,FUEL
Part Number : 17510K81N00
TANK COMP,FUEL
6
RETAINER FUEL PUMP
Part Number : 17517GGLJ00
RETAINER FUEL PUMP
7
SEAL, DUST
Part Number : 17518GHB601
SEAL, DUST
7
SEAL, DUST
Part Number : 17518GHB602
SEAL, DUST
7
SEAL, DUST
Part Number : 17518GGLJ00
SEAL, DUST
8
JOINT,FUEL TUBE
Part Number : 17525KBN900
JOINT,FUEL TUBE
9
HOSE COMP,FUEL FEED
Part Number : 17528K81N11
HOSE COMP,FUEL FEED
10
O-RING, FUEL PUMP
Part Number : 17572GHB601
O-RING, FUEL PUMP
10
O-RING, FUEL PUMP
Part Number : 17572GHB602
O-RING, FUEL PUMP
11
COVER FUEL TANK
Part Number : 17575K81N00
COVER FUEL TANK
12
CAP FUEL FILLER
Part Number : 17620KGH600
CAP FUEL FILLER
13
PACKING FUEL FILLER CAP
Part Number : 17631KEV900
PACKING FUEL FILLER CAP
14
FUEL UNIT
Part Number : 37800K81N01
FUEL UNIT
15
RIVET,PUSH 7MM
Part Number : 90116KWT900
RIVET,PUSH 7MM
16
BOLT WASHER 6X16
Part Number : 934040601600
BOLT WASHER 6X16
17
SCREW TAPPING 4X12
Part Number : 9390324380
SCREW TAPPING 4X12
18
NUT,FLANGE 6MM
Part Number : 9405006000
NUT,FLANGE 6MM
19
TUBE VINYL
Part Number : 950032307531
TUBE VINYL
20
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
