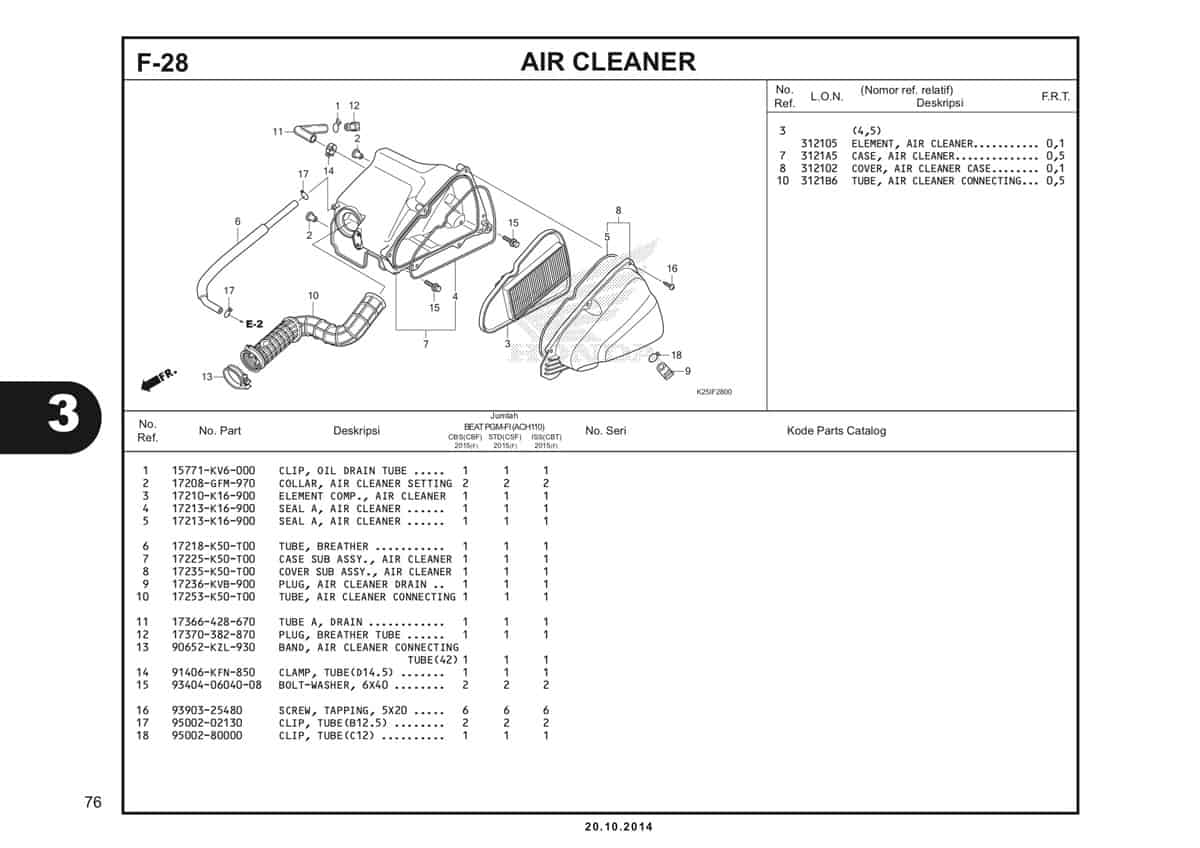

F28 – Air Cleaner – Katalog Honda BeAT eSP K25
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Clip Oil Drain Tube
Part Number : 15771KV6000
Clip Oil Drain Tube
2
Collar Air Cleaner Setting
Part Number : 17208GFM970
Collar Air Cleaner Setting
3
Element Comp Air Cleaner
Part Number : 17210K16900
Element Comp Air Cleaner
3
Element Comp Air Cleaner
Part Number : 17210K46N20
Element Comp Air Cleaner
4
Seal A Air Cleaner
Part Number : 17213K16900
Seal A Air Cleaner
5
Seal A Air Cleaner
Part Number : 17213K16900
Seal A Air Cleaner
6
Tube Breather
Part Number : 17218K50T00
Tube Breather
7
Case Sub Assy Air Cleaner
Part Number : 17225K50T00
Case Sub Assy Air Cleaner
8
Case Sub Assy Air Cleaner
Part Number : 17235K50T00
Case Sub Assy Air Cleaner
9
PLUGlug Air Cleaner Drain
Part Number : 17236KVB900
PLUGlug Air Cleaner Drain
10
Tube Air Connecting
Part Number : 17253K50T00
Tube Air Connecting
11
Tube A Drain
Part Number : 17366428670
Tube A Drain
12
Plug Breather Tube
Part Number : 17370382870
Plug Breather Tube
13
Band A/C Connecting Tube (42)
Part Number : 90652KZL930
Band A/C Connecting Tube (42)
14
Clamp Tube D14.5
Part Number : 91406KFN850
Clamp Tube D14.5
15
Bolt Washer 6X40
Part Number : 934040604008
Bolt Washer 6X40
16
Screw Tapping 5X2
Part Number : 9390325480
Screw Tapping 5X2
17
Clip Tube B12.5
Part Number : 9500202130
Clip Tube B12.5
18
Clip Tube C12
Part Number : 9500280000
Clip Tube C12
