E16 – Drive Face – Katalog Honda BeAT eSP K25

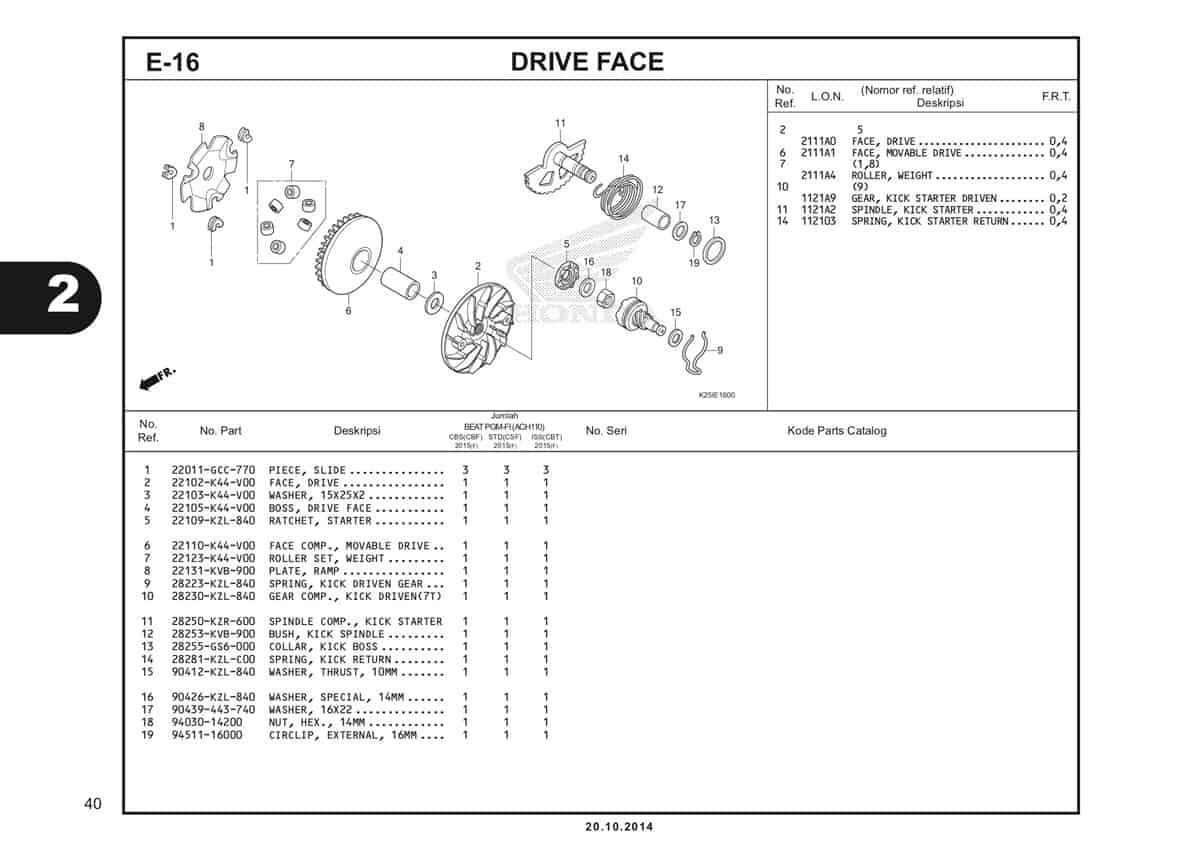

Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Piece Slide
Part Number : 22011GCC770
Piece Slide
1
Piece Slide Set
Part Number : 22011K81N00
Piece Slide Set
2
Face Drive
Part Number : 22102K44V00
Face Drive
3
Washer 15X25X2
Part Number : 22103K44V00
Washer 15X25X2
4
Boss Drive Face
Part Number : 22105K44V00
Boss Drive Face
5
Ratchet Starter
Part Number : 22109KZL840
Ratchet Starter
6
Face Comp Movable Drive
Part Number : 22110K44V00
Face Comp Movable Drive
6
Face Comp Movable Drive
Part Number : 22110GFM960
Face Comp Movable Drive
6
Face Comp Movable Drive
Part Number : 22110KVB900
Face Comp Movable Drive
7
Roller Set Weighter
Part Number : 22123K44V00
Roller Set Weighter
7
Roller Set Weighter
Part Number : 22123K81N00
Roller Set Weighter
7
Roller Set Weighter
Part Number : 2212AK44V00
Roller Set Weighter
7
Roller Set Weighter
Part Number : 2212AKVB900
Roller Set Weighter
8
Plate Ramp
Part Number : 22131KVB900
Plate Ramp
9
Spring Kick Driven Gear
Part Number : 28223KZL840
Spring Kick Driven Gear
10
Gear Comp Kick Driven (7T)
Part Number : 28230KZL840
Gear Comp Kick Driven (7T)
11
Spindle Comp Kick Starter
Part Number : 28250KZR600
Spindle Comp Kick Starter
12
Bush Kick Spindle
Part Number : 28253KVB900
Bush Kick Spindle
13
Collar Kick Boss
Part Number : 28255GS6000
Collar Kick Boss
14
Spring Kick Return
Part Number : 28281KZLC00
Spring Kick Return
15
Washer Thrust 10MM
Part Number : 90412KZL840
Washer Thrust 10MM
15
Washer Thrust 10MM
Part Number : 90412329000
Washer Thrust 10MM
16
Washer Special 14MM
Part Number : 90426KVB900
Washer Special 14MM
16
Washer Special 14MM
Part Number : 90426KZL840
Washer Special 14MM
17
Washer 16X22
Part Number : 90439443740
Washer 16X22
18
Nut Hex 14MM
Part Number : 9403014200
Nut Hex 14MM
19
Circlip External 16MM
Part Number : 9451116000
Circlip External 16MM
19
Circlip External 16MM
Part Number : 90602KPT900
Circlip External 16MM
