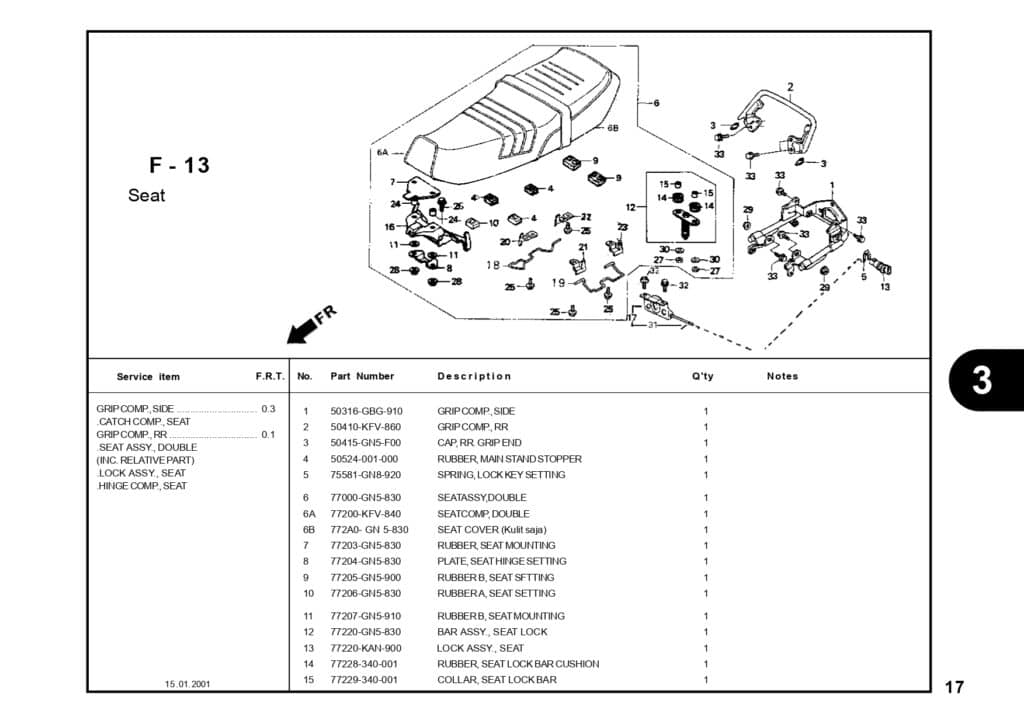

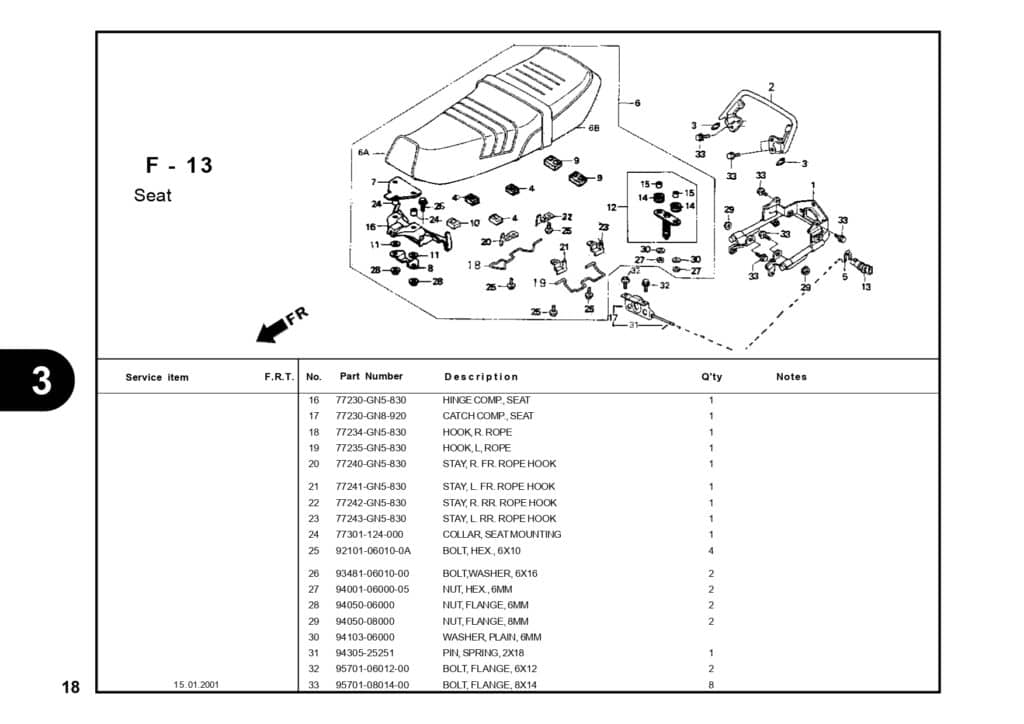

F-13 Seat – Katalog Suku Cadang Honda Astrea Legenda
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
50316GBG910
Part Number : 50316GBG910
2
PIPE RR GRIP
Part Number : 50410KFV860
3
CAP RR GRIP
Part Number : 50415GN5F00
CAP RR GRIP
4
RUBBER STAND STOPER
Part Number : 50524001000
5
SPRING LOCK KEY
Part Number : 75581GN8920
SPRING LOCK KEY
6
77000GN5830
Part Number : 77000GN5830
6a
77200KFV840
Part Number : 77200KFV840
6b
772A0 GN 5830
Part Number : 772A0 GN 5830
7
77203GN5830
Part Number : 77203GN5830
8
77204GN5830
Part Number : 77204GN5830
9
77205GN5900
Part Number : 77205GN5900
10
77206GN5830
Part Number : 77206GN5830
11
RUBBER SEAT
Part Number : 77207GN5910
12
77220GN5830
Part Number : 77220GN5830
13
77220KAN900
Part Number : 77220KAN900
14
RUBBER,LOCK CUSH
Part Number : 77228340001
15
COLLAR,SEAT LOCK
Part Number : 77229340001
16
77230GN5830
Part Number : 77230GN5830
17
77230GN8920
Part Number : 77230GN8920
18
77234GN5830
Part Number : 77234GN5830
19
77235GN5830
Part Number : 77235GN5830
20
77240GN5830
Part Number : 77240GN5830
21
77241GN5830
Part Number : 77241GN5830
22
77242GN5830
Part Number : 77242GN5830
23
77243GN5830
Part Number : 77243GN5830
24
COLLAR,SEAT MOUNT
Part Number : 77301124000
25
BOLT, HEX., 6X10
Part Number : 92101060100A
BOLT, HEX., 6X10
26
934810601000
Part Number : 934810601000
27
940010600005
Part Number : 940010600005
28
NUT,FLANGE 6MM
Part Number : 9405006000
NUT,FLANGE 6MM
29
NUT FLANGE 8MM
Part Number : 9405008000
NUT FLANGE 8MM
30
WASHER PLAIN 6MM
Part Number : 9410306000
WASHER PLAIN 6MM
31
PIN,SPRING2.5X2.5
Part Number : 9430525251
32
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
33
BOLT,FLANGE 8X14
Part Number : 957010801400
BOLT,FLANGE 8X14
