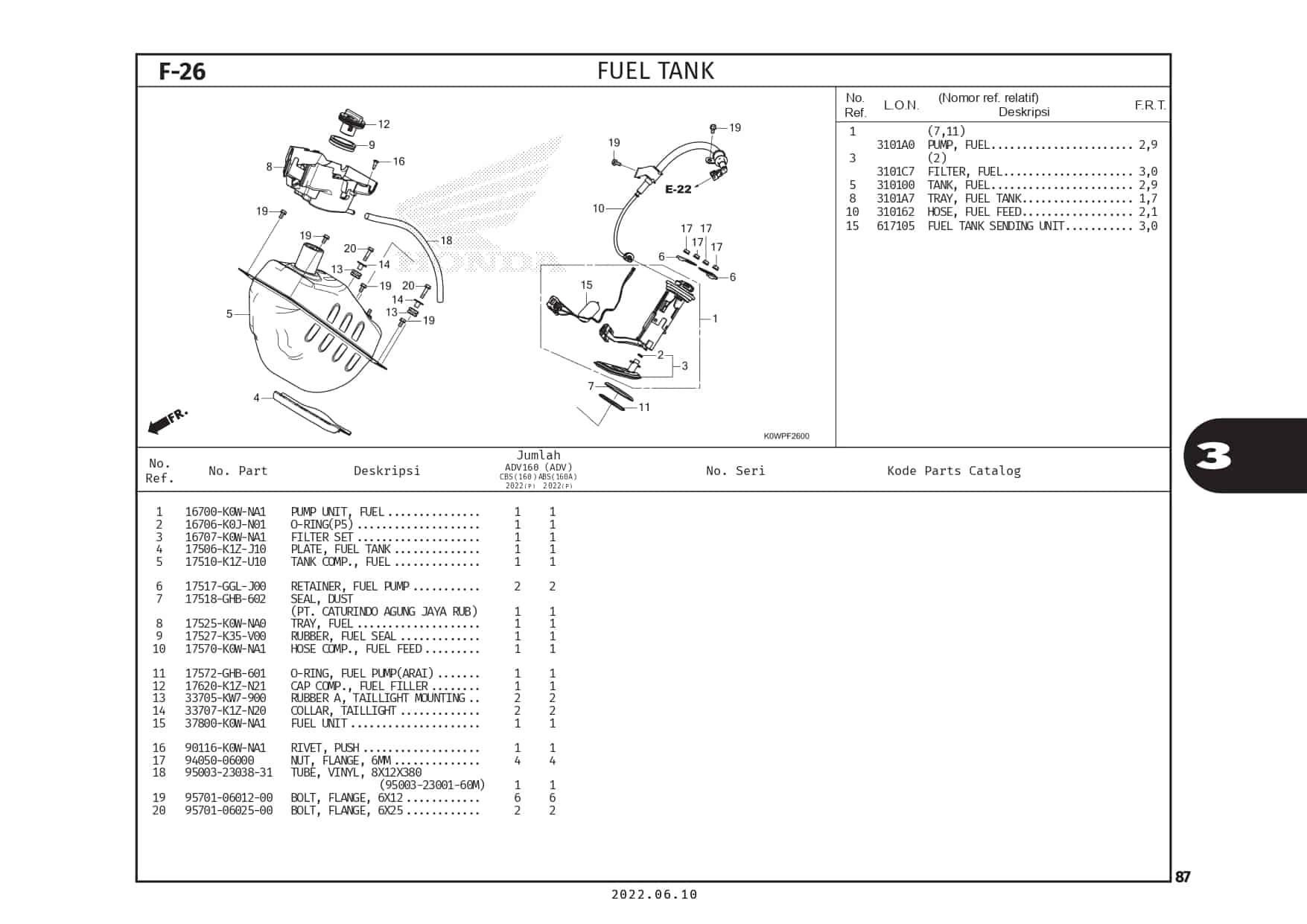

F-26 Fuel Tank – Honda ADV 160
Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
UNIT ASSY,FUEL PUMP
Part Number : 16700K0WNA1
UNIT ASSY,FUEL PUMP
1
UNIT ASSY,FUEL PUMP
Part Number : 16700K1ZJ11
UNIT ASSY,FUEL PUMP
2
O-RING,P5
Part Number : 16706K0JN01
O-RING,P5
3
FILTER SET
Part Number : 16707K0WNA1
FILTER SET
4
PLATE,FUEL TANK
Part Number : 17506K1ZJ10
PLATE,FUEL TANK
5
TANK COMP,FUEL
Part Number : 17510K1ZU10
TANK COMP,FUEL
6
RETAINER FUEL PUMP
Part Number : 17517GGLJ00
RETAINER FUEL PUMP
7
SEAL, DUST
Part Number : 17518GHB602
SEAL, DUST
8
TRAY,FUEL
Part Number : 17525K0WNA0
TRAY,FUEL
9
RUBBER FUEL SEAL
Part Number : 17527K35V00
RUBBER FUEL SEAL
10
HOSE COMP,FUEL FEED
Part Number : 17570K0WNA1
HOSE COMP,FUEL FEED
11
O-RING, FUEL PUMP
Part Number : 17572GHB601
O-RING, FUEL PUMP
12
CAP COMP,FUEL FILLER
Part Number : 17620K1ZN21
CAP COMP,FUEL FILLER
13
RUBBER TAILLIGHT
Part Number : 33705KW7900
RUBBER TAILLIGHT
14
COLLER,TAIL LIGHT
Part Number : 33707K1ZN20
COLLER,TAIL LIGHT
15
FUEL UNIT
Part Number : 37800K0WNA1
FUEL UNIT
16
RIVET,PUSH
Part Number : 90116K0WNA1
RIVET,PUSH
17
NUT,FLANGE 6MM
Part Number : 9405006000
NUT,FLANGE 6MM
18
V.TUBE 8X12X380
Part Number : 950032303831
18
V, TUBE, 8X12X400
Part Number : 950032304031
V, TUBE, 8X12X400
19
BOLT FLANGE 6X12
Part Number : 957010601200
BOLT FLANGE 6X12
20
BOLT FLANGE 6X25
Part Number : 957010602500
BOLT FLANGE 6X25
