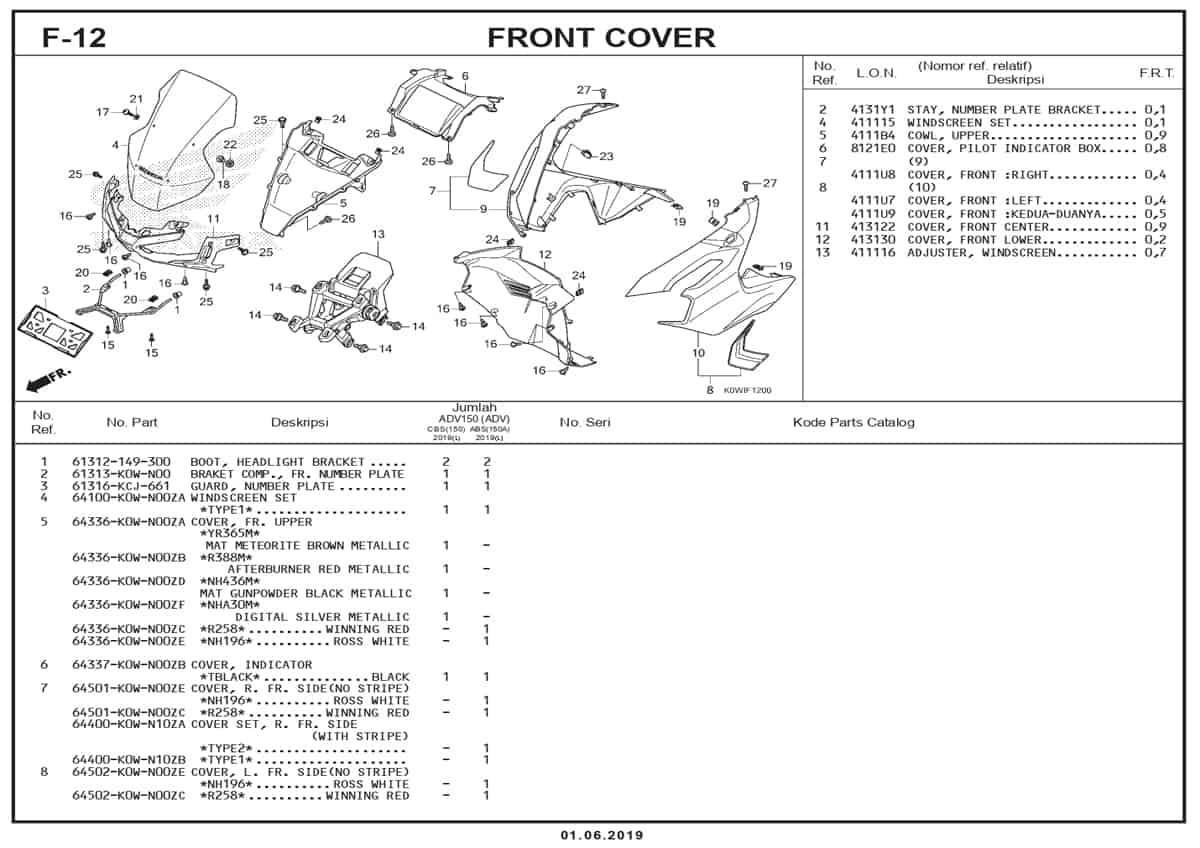

F12 – Front Cover – Katalog Honda ADV 150
Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Boot Headlight Bracket
Part Number : 61312149300
Boot Headlight Bracket
2
Bracket Comp FR Number Plate
Part Number : 61313K0WN00
Bracket Comp FR Number Plate
3
Guard Number Plate
Part Number : 61316KCJ661
Guard Number Plate
4
Wind Screen Set
Part Number : 64100K0WN00ZA
Wind Screen Set
4
Wind Screen Set
Part Number : 64100K0WN20ZA
Wind Screen Set
5
Cover FR Upper (MT ME BR)
Part Number : 64336K0WN00ZA
Cover FR Upper (MT ME BR)
5
Cover FR Upper (AB RD MT)
Part Number : 64336K0WN00ZB
Cover FR Upper (AB RD MT)
5
Cover FR Upper (MT GN BL)
Part Number : 64336K0WN00ZD
Cover FR Upper (MT GN BL)
5
Cover FR Upper (DG SL MT)
Part Number : 64336K0WN00ZF
Cover FR Upper (DG SL MT)
5
Cover FR Upper (WN RD)
Part Number : 64336K0WN00ZC
Cover FR Upper (WN RD)
5
Cover FR Upper (RO WH)
Part Number : 64336K0WN00ZE
Cover FR Upper (RO WH)
6
Cover Indicator
Part Number : 64337K0WN00ZB
Cover Indicator
7
Cover R FR Side (RO WH)
Part Number : 64501K0WN00ZE
Cover R FR Side (RO WH)
7
Cover R FR Side (RO WH)
Part Number : 64501K0WN01ZE
Cover R FR Side (RO WH)
7
Cover R FR Side (WN RD)
Part Number : 64501K0WN00ZC
Cover R FR Side (WN RD)
7
Cover Body R FR Side WN RD
Part Number : 64501K0WN01ZC
Cover Body R FR Side WN RD
7
Cover R FR Side (AB RD MT)
Part Number : 64501K0WN01ZB
Cover R FR Side (AB RD MT)
7
Cover R FR (SIDE MT ME BR)
Part Number : 64501K0WN01ZA
Cover R FR (SIDE MT ME BR)
7
Cover Set R FR Side (Type 2)
Part Number : 64400K0WN10ZA
Cover Set R FR Side (Type 2)
7
Cover Set R FR Side (Type 1)
Part Number : 64400K0WN10ZB
Cover Set R FR Side (Type 1)
8
Cover L FR Side MT ME BR
Part Number : 64502K0WN01ZA
Cover L FR Side MT ME BR
8
Cover L Front Side (MT GN BL)
Part Number : 64502K0WN01ZD
Cover L Front Side (MT GN BL)
8
Cover L FR Side DG SL MT
Part Number : 64502K0WN01ZF
Cover L FR Side DG SL MT
8
Cover Set L FR Side (RO WH)
Part Number : 64502K0WN00ZE
Cover Set L FR Side (RO WH)
8
Cover L FR Side RO WH
Part Number : 64502K0WN01ZE
Cover L FR Side RO WH
8
Cover Set L FR Side (WN RD)
Part Number : 64502K0WN00ZC
Cover Set L FR Side (WN RD)
8
Cover Light Front Side WN RD
Part Number : 64502K0WN01ZC
Cover Light Front Side WN RD
8
Cover Set L FR Side (Type 2)
Part Number : 64500K0WN10ZA
Cover Set L FR Side (Type 2)
8
Cover Set L FR Side (Type 1)
Part Number : 64500K0WN10ZB
Cover Set L FR Side (Type 1)
9
Cover R FR Side (MT ME BR)
Part Number : 64501K0WN00ZA
Cover R FR Side (MT ME BR)
9
Cover R FR Side (AB RD MT)
Part Number : 64501K0WN00ZB
Cover R FR Side (AB RD MT)
9
Cover R FR Side (MT GN BL)
Part Number : 64501K0WN01ZD
Cover R FR Side (MT GN BL)
9
Cover R FR Side (DG SL MT)
Part Number : 64501K0WN01ZF
Cover R FR Side (DG SL MT)
9
Cover R Front Side (SOZAI)
Part Number : 64501K0WN010AA
Cover R Front Side (SOZAI)
10
Cover L FR Side (MT ME BR)
Part Number : 64502K0WN00ZA
Cover L FR Side (MT ME BR)
10
Cover L FR Side (AB RD MT)
Part Number : 64502K0WN01ZB
Cover L FR Side (AB RD MT)
10
Cover L FR Side (MT GN BL)
Part Number : 64502K0WN00ZD
Cover L FR Side (MT GN BL)
10
Cover L FR Side (DG SL MT)
Part Number : 64502K0WN00ZF
Cover L FR Side (DG SL MT)
10
Cover L Front Side (SOZAI)
Part Number : 64502K0WN010AA
Cover L Front Side (SOZAI)
11
Cover FR Center
Part Number : 64503K0WN00
Cover FR Center
12
Cover FR Lower
Part Number : 64521K0WN00
Cover FR Lower
13
Link Assy Screen Adjust
Part Number : 64700K0WN01
Link Assy Screen Adjust
14
Bolt Special 16X6
Part Number : 90001MFE670
Bolt Special 16X6
15
Screw Pan 6X15
Part Number : 90109K15900
Screw Pan 6X15
16
Clip Bumper Hex 6MM
Part Number : 90116SP0003
Clip Bumper Hex 6MM
16
Clip Bumper Seal
Part Number : 90116K2PV61
Clip Bumper Seal
17
Screw Pan 5X20 (SUS)
Part Number : 90118MJPG50
Screw Pan 5X20 (SUS)
18
Nut Well 5MM
Part Number : 90156GZ4670
Nut Well 5MM
19
Nut Spring 4MM
Part Number : 90302KWWA00
Nut Spring 4MM
19
Nut Spring 4MM
Part Number : 90302SA4003
Nut Spring 4MM
20
Nut Clip 6MM
Part Number : 90305GK8000
Nut Clip 6MM
21
Washer Thrust 5MM
Part Number : 90504964000
Washer Thrust 5MM
22
Washer Nylon 9MM
Part Number : 90507ZV1000
Washer Nylon 9MM
23
Clip Snap Fit (PO)
Part Number : 90666K59A11
Clip Snap Fit (PO)
23
Clip Snap Fit
Part Number : 90666SDAA01
Clip Snap Fit
24
Nut Clip 5MM
Part Number : 90677KANT00
Nut Clip 5MM
25
Screw Pan 5X11.5
Part Number : 91509GE2760
Screw Pan 5X11.5
26
Screw Tapping 4X12
Part Number : 9390334310
Screw Tapping 4X12
27
Screw Tapping 4X16
Part Number : 9390334410
Screw Tapping 4X16
