Diagram Bagian

E19 -20 – Left Crankcase – Katalog Honda ADV 150

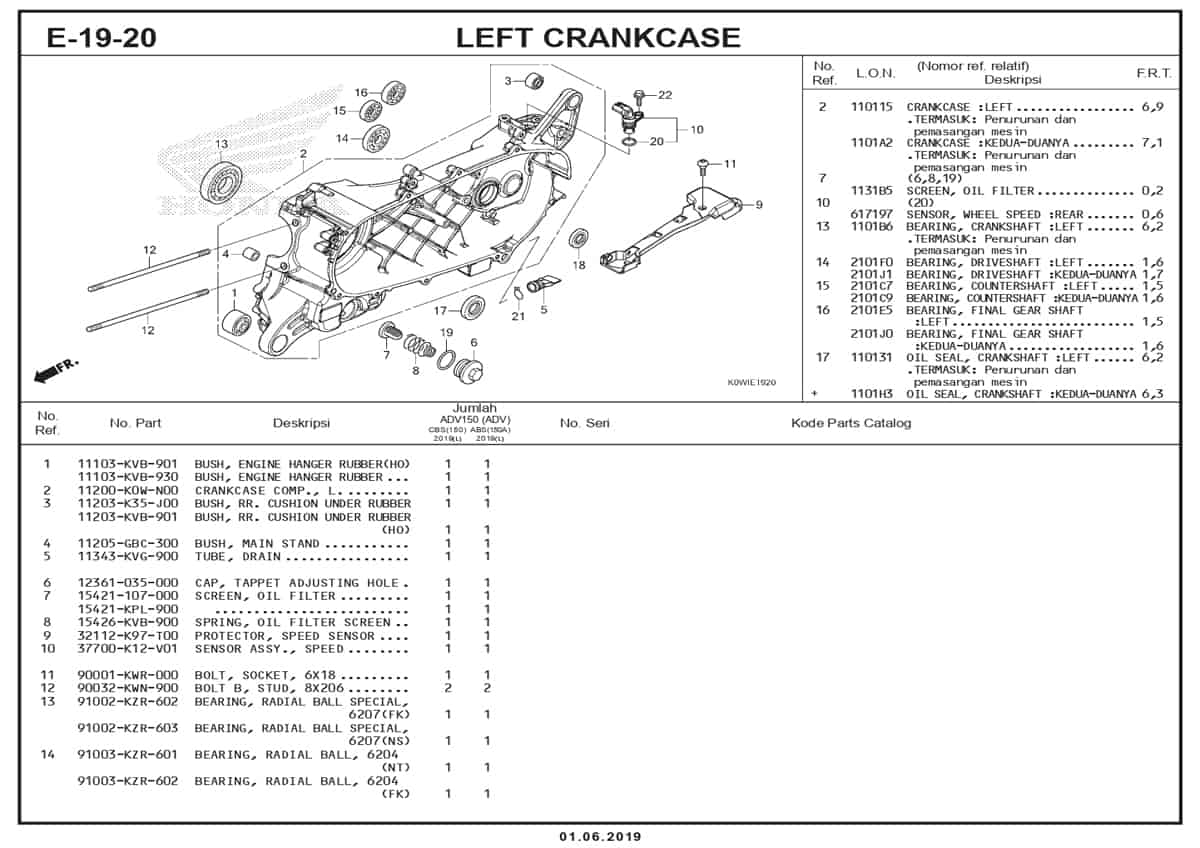

Technical Diagram Technical Diagram
Daftar Suku Cadang
# Informasi Produk Visual
1
Bush Engine Hanger Rubber
Part Number : 11103K0JN21
Bush Engine Hanger Rubber
1
Bush Engine Hanger Rubber
Part Number : 11103KVB930
Bush Engine Hanger Rubber
2
Crankcase Comp L
Part Number : 11200K0WN00
3
Bush RR Cushion Under Rubber
Part Number : 11203K35J01
Bush RR Cushion Under Rubber
3
Bush RR Cushion Under Rubber
Part Number : 11203KVB901
Bush RR Cushion Under Rubber
4
Bush Mainstand
Part Number : 11205GBC300
Bush Mainstand
5
Tube Drain
Part Number : 11343KVG900
Tube Drain
6
Cap Tappet
Part Number : 12361035000
Cap Tappet
7
Screen Oil Filter
Part Number : 15421107000
Screen Oil Filter
7
Screen Oil Filter
Part Number : 15421KPL900
Screen Oil Filter
8
Spring Oil Filter Screen
Part Number : 15426KVB900
Spring Oil Filter Screen
9
Protector Speed Sensor
Part Number : 32112K97T00
Protector Speed Sensor
10
Sensor Assy Speed
Part Number : 37700K12V01
Sensor Assy Speed
11
Bolt Socket 6X18
Part Number : 90001KWR000
Bolt Socket 6X18
12
Bolt B Stud 8X206
Part Number : 90032KWN900
Bolt B Stud 8X206
13
Bearing Radial Ball Special 6207
Part Number : 91002KZR602
Bearing Radial Ball Special 6207
13
Bearing Radial Ball Special 6207
Part Number : 91002KZR603
Bearing Radial Ball Special 6207
13
Bearing Radial Ball Special 6207
Part Number : 91002K2SN01
Bearing Radial Ball Special 6207
14
Bearing Radial Ball 6204
Part Number : 91003KZR601
Bearing Radial Ball 6204
14
Bearing Radial Ball 6204
Part Number : 91003KZR602
Bearing Radial Ball 6204
15
Bearing Radial Ball 6301
Part Number : 91005KZR601
Bearing Radial Ball 6301
15
Bearing Radial Ball 6301
Part Number : 91005KZR602
Bearing Radial Ball 6301
16
Bearing Radial Ball 6004
Part Number : 91016KBB901
Bearing Radial Ball 6004
17
Oil Seal 26X45X6 18
Part Number : 91202K97T01
Oil Seal 26X45X6 18
18
Oil Seal 20X32X6
Part Number : 91203K35J01
Oil Seal 20X32X6
19
O-Ring 30.8MM
Part Number : 91302001020
O-Ring 30.8MM
20
O-Ring 14.8X2.4
Part Number : 91303K27V01
O-Ring 14.8X2.4
21
Clip Tube (C12)
Part Number : 9500280000
Clip Tube (C12)
22
Bolt Flange 6X16
Part Number : 957010601600
Bolt Flange 6X16
